Прогиб балки перекрытия: как считают запас по L/250

Прочность и прогиб — две разные проверки

Балка проходит по прочности, если не ломается под нагрузкой. Балка проходит по прогибу, если не проседает больше нормы, даже когда с прочностью всё в порядке. Норма для перекрытий жилых домов — L/250: балка пролётом 3 м не должна провисать больше чем на 12 мм. Кровля и покрытия считаются жёстче — L/200, а там, где важен ровный потолок или чистовая отделка без трещин, берут L/300.

Разница ощутима на глаз: при L/250 балка 3 м может опуститься на 12 мм, при L/300 — только на 10. Норму выбирают по назначению конструкции, а не по вкусу — путать перекрытие с кровлей нельзя.

Формула калькулятора и почему пролёт решает всё

Калькулятор считает прогиб равномерно нагруженной балки по формуле δ = k·q·L⁴/(E·I): k — коэффициент схемы опирания, q — нагрузка на метр, L — пролёт, E — модуль упругости древесины, I — момент инерции сечения. Пролёт стоит в четвёртой степени — вот откуда резкие скачки при, казалось бы, небольшой прибавке длины.

На дефолтных значениях формы (сечение 50×200 мм, нагрузка 150 кг/м, шарнирное опирание, хвоя) это выглядит так:

• ▪Пролёт 2000 мм — прогиб 0,9 мм при допуске 8,0 мм. Использовано 11 % нормы.

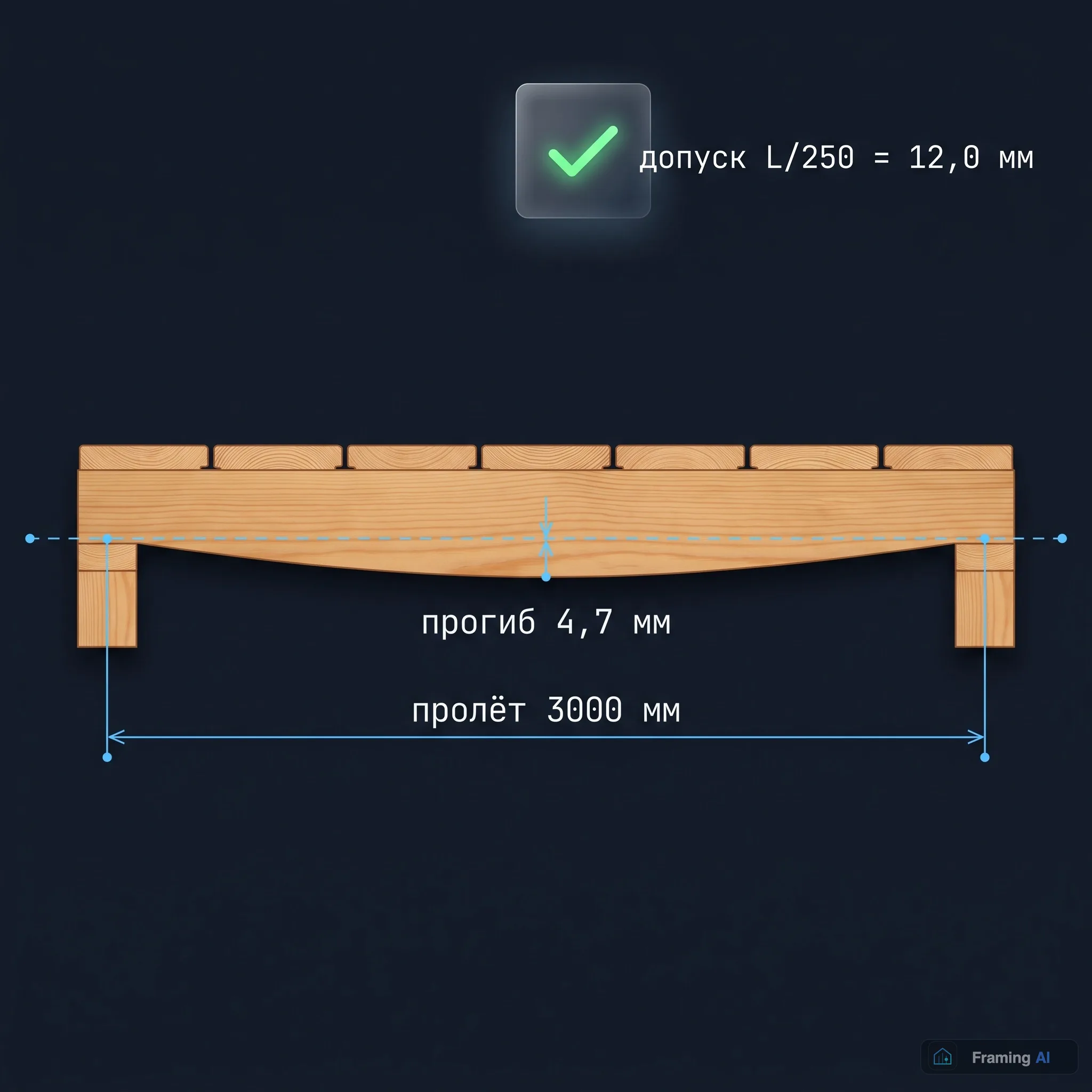

• ▪Пролёт 3000 мм — прогиб 4,7 мм при допуске 12,0 мм. Использовано 39 % нормы.
• ▪Пролёт 4000 мм — прогиб 14,7 мм при допуске 16,0 мм. Использовано 92 % нормы — статус «на грани».

Пролёт вырос вдвое (2 м → 4 м), а прогиб — в 16 раз. Это и есть четвёртая степень: 2⁴ = 16. При 4 м та же доска 50×200 уже упирается в статус «на грани» — калькулятор помечает так результат, где от нормы осталось меньше 10 % запаса, до того как она будет превышена.

Ряды пола не реже 2000 мм — не просто правило

У нас в расчёте ряды пола ставятся с шагом не больше 2000 мм по осям — на примере дома 8×10 получилось 1,96 м. При таком пролёте и обычной нагрузке лага 50×200 использует прогибом всего около 11 % нормы: запас держит не прогиб, а прочность и шаг стоек сверху. Прогиб начинает решать при пролётах от 3,5–4 м — там же, где сечение приходится набирать пакетом из нескольких досок.

Как норма L/250 убрала доску из пакета

На одном из мансардных проектов лага пролётом 4830 мм при нагрузке 190 кгс/м держала прочность парой досок 50×200 с запасом (напряжение 8,1 МПа при допуске 14,0), но прогибалась на 15,2 мм. По прежней норме L/350 допуск был 13,8 мм — пара не проходила, перебор 10 %, и в пакет добавляли третью доску. По действующей норме L/250 допуск — 19,3 мм: та же пара досок использует 79 % нормы и проходит без добавок.

На восьми таких пакетах по дому это минус 8 досок 50×200 длиной 4,9 м — без единого изменения в сечении или пролёте, только уточнение нормы под тип конструкции.

Схема опирания меняет запас сильнее, чем сечение

У калькулятора четыре схемы, и на одном и том же пролёте и сечении они дают разный прогиб:

• ▪Шарнир с обоих концов — обычная лага или балка на двух опорах.
• ▪Защемление с обоих концов — прогиб впятеро меньше, чем у шарнирной схемы.
• ▪Защемление плюс шарнир (одноконсольная) — прогиб примерно вдвое меньше шарнирной.
• ▪Консоль (один конец защемлён, второй свободен) — прогиб в 9,6 раза больше шарнирной схемы на том же пролёте.

Отсюда практический вывод: консольный свес — самая слабая по прогибу схема, и его либо делают короче, либо ставят на сечение крупнее, чем у рядовой балки того же пролёта.

Проверить свою балку

Калькулятор прогиба балки — бесплатный, без регистрации: схема опирания, порода дерева, сечение, пролёт и нагрузка вводятся вручную, результат считается сразу и показывает, сколько процентов нормы использовано. Он проверяет только прогиб — для полной проверки стропила по прочности, снегу и ветру нужен отдельный расчёт стропильной системы.
