План квартиры и дома онлайн — за вечер, без архитектора
Нарисуйте план квартиры — сами или руками AI

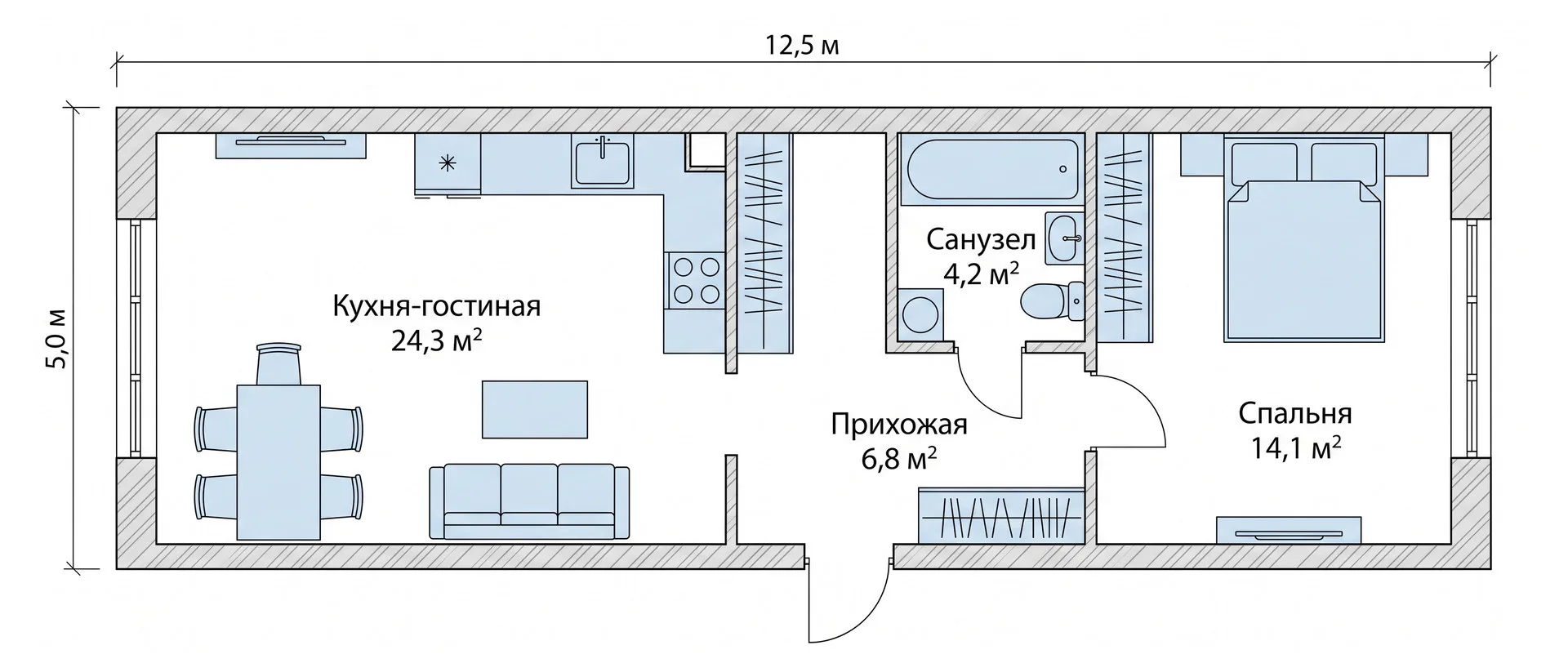

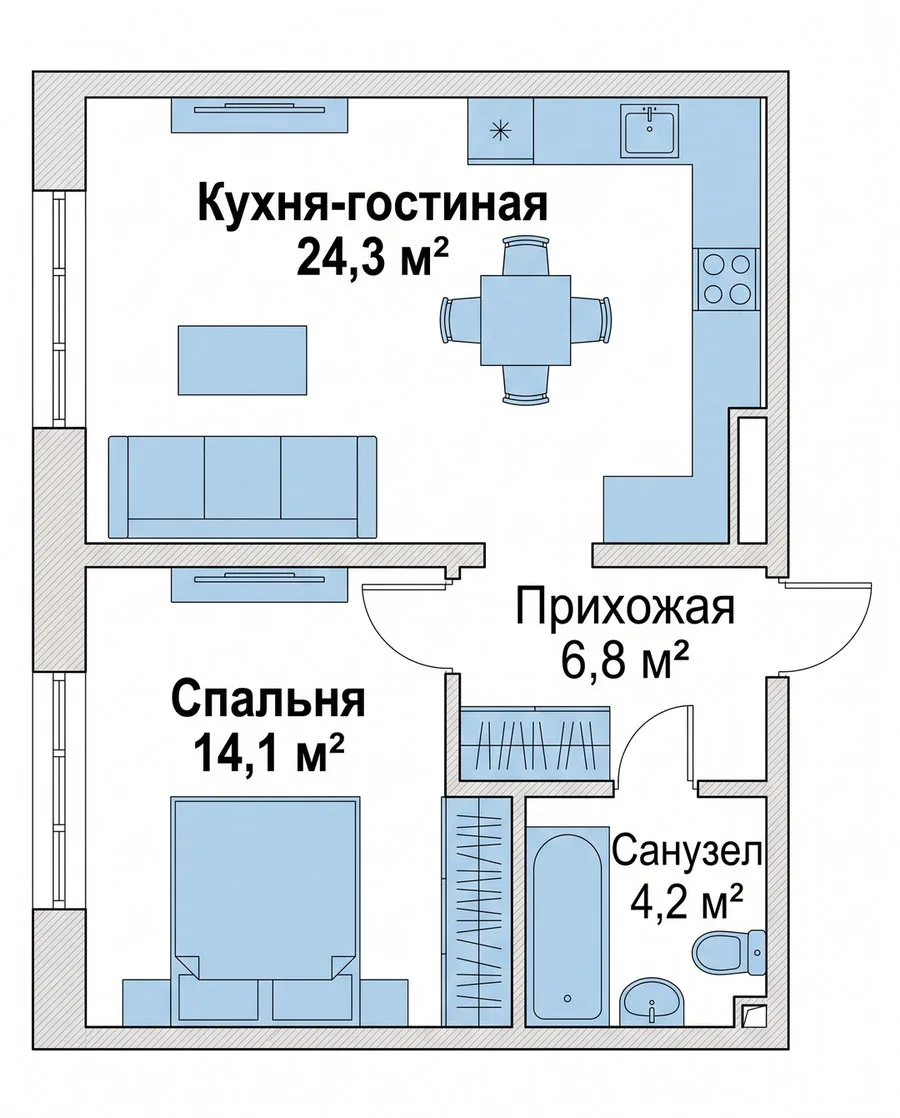

Стены, окна, двери, комнаты с площадью в м² и мебель в масштабе — сразу видно, что куда влезает. Рисовать, сохранять, смотреть в 3D и ходить по плану — бесплатно, без регистрации. Чертёж в PDF — 690 ₽, AI-разбор планировки — 190 ₽.
Начнём с габарита квартиры
Поставьте размеры по обмеру — контур встанет сам, дальше режьте его на комнаты.
Квартира не прямоугольная? Поставьте габарит по внешним стенам и уберите лишнее — или начните с пустого холста.
Планируете ремонт или перепланировку
Обведите квартиру по обмеру, разложите комнаты и расставьте мебель в масштабе: кухню, шкаф, ванну, стиральную машину. Площади считаются сами, два варианта планировки можно держать рядом и сравнить по метрам.
Как это делают за десять минут →
Не хотите чертить сами? Готовые планировки домов 8×10, 6×7, 8×8 — с чертежами каркаса
Все готовые проекты · 24 →
Что делает редактор
- Сетка с привязкой — стены сажаются на узлы, углы автоматически прямые. Толщина стен настраивается в миллиметрах.
- Окна и двери — по контуру стены, с указанием ширины и высоты. Проёмы сразу видно на плане и в 3D-просмотре.
- Комнаты — с названиями и автоматической площадью в м². Названия можно расставить руками или дать AI.
- Мебель в масштабе — диван, кровать, шкаф, кухонный модуль, плита, холодильник, ванна, душевая, стиральная машина. Ставится на план по реальным размерам: видно, остаётся ли проход.
- Несколько этажей на один проект — переключаетесь вкладками, каждый этаж имеет свою сетку и раскладку.
- Просмотр в объёме без прогулки — быстрый рендер плана как «объёмных стен», чтобы оценить пропорции.

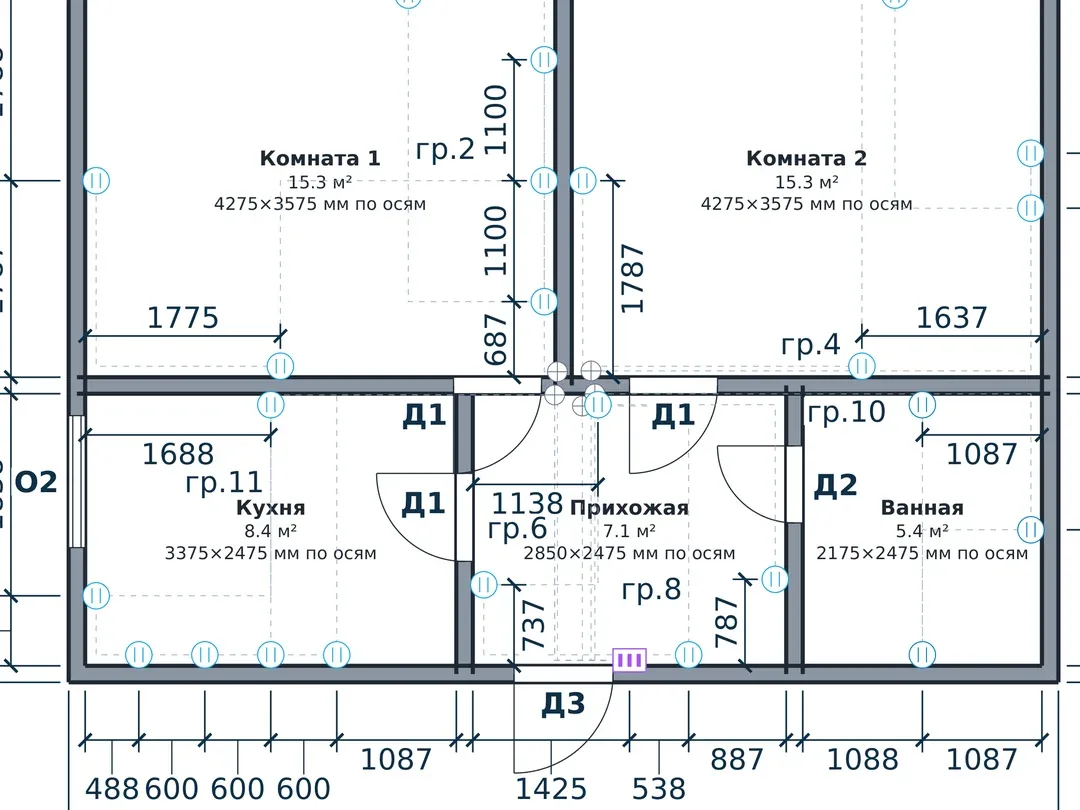

План электрики для ремонта — на том же плане квартиры
Кнопка «Инженерка» в редакторе. Электрик первым делом спросит, где розетки и на какой высоте, — отдайте ему лист, а не рисунок на обоях.
- Розетки, выключатели, светильники и щит ставите прямо на план. Настенные сами встают на стену на типовой высоте: розетка 300 мм, выключатель 900 мм — высоту можно поменять.
- «Заполнить типовой электрикой» — один клик на комнату. На кухне сразу розетки над столешницей и под плиту, в ванной — влагозащищённые IP44, в комнате — под ТВ. Дальше правите под свою технику.
- Группы, автоматы и сечение кабеля считаются сами, где нужно — УЗО. Разводка через распаечные коробки или шлейфом от щита — на выбор.
- Проверка по ходу работы: розетка без IP44 во влажной зоне, розетки дальше 4 м друг от друга, комната без света — значок прямо на плане.
- В PDF — два листа на этаж («Освещение и выключатели», «Розетки») с привязками в миллиметрах и сводка: высоты установки, метры кабеля по сечениям, список групп и ориентировочная стоимость материалов. Входит в чертёж плана за 690 ₽ без доплаты.
Отопление и водопровод в Инженерке — в разработке.
Это рабочий план для электрика, а не проект электроснабжения.
Что вы получаете за деньги
- Чертёж плана в PDF — 690 ₽ — лист со штампом, размерами до миллиметра, экспликацией помещений с площадями и ведомостью окон и дверей. По нему заказывают кухню, считают материалы и работают бригада и дизайнер. Раздел «Электрика» в том же файле без доплаты. Оплата один раз на редакцию: пока не меняете стены, выгружать можно повторно бесплатно.
- AI-разбор планировки — 190 ₽ — модель смотрит план целиком: узкие проходы, двери, которые бьются друг о друга, санузел рядом с кухней, комнаты без окон, соотношение общей и полезной площади. Годится и для квартиры, и для дома. За каждый прогон.
- AI-раскладка комнат — 190 ₽ · для дома — рисовать не нужно: задаёте габарит, стороны света и состав помещений, планировка собирается сама отдельным проектом. Для готовой квартиры не подходит — там контур и несущие стены уже заданы.
Бесплатно и без регистрации: редактор, сохранение, площади комнат, мебель в масштабе, проверка геометрии, просмотр в объёме (в том числе с телефона) и прогулка по плану в 3D — она требует мыши и клавиатуры, поэтому работает на компьютере.
Пример комплекта: план + ведомости + инженерка
Образец: план 8×10 с мебелью, экспликация и ведомость проёмов. Если в проекте есть электрика (розетки, выключатели, свет, щиток) — автоматически добавляются лист «Чертёж электрики» и сводка со спецификацией и стоимостью материалов. Штамп со стандартными графами. Нажмите на кадр, чтобы рассмотреть.
Частые вопросы
Сколько стоит?
Редактор, сохранение, сетка, размеры, вырезы под окна и двери, названия комнат, проверка геометрии и прогулка по плану в 3D — бесплатно и без регистрации. Платные — AI-разбор планировки (за каждый прогон), AI-раскладка комнат (за прогон) и чертёж плана в PDF (раз на редакцию). Суммы названы выше, в разделе «Что вы получаете за деньги»: они берутся из каталога тарифов, а не из этого текста.
Подойдёт для квартиры и перепланировки?
Да, половина планов у нас — квартиры и отдельные комнаты. Обводите квартиру по обмеру, режете на комнаты, ставите мебель в масштабе и смотрите площади — всё в миллиметрах, как в обмерном плане. Рядом можно держать второй вариант перепланировки и сравнить метры. Чертёж с экспликацией и ведомостью проёмов выгружается в PDF. Каркас, стойки и стоимость коробки — это другой, домовый раздел, квартире он не нужен.
Как это делают на практике: нарисовать план квартиры и вариант перепланировки рядом за десять минут — без Автокада, с проверкой, влезает ли мебель.
Можно сделать план электрики?
Да, в том же редакторе — кнопка «Инженерка». Ставите розетки, выключатели, свет и щит или заполняете комнату типовым набором одним кликом. Группы, автоматы, кабель и смета материалов считаются сами, спорные места (розетка без IP44 в ванной, комната без света) помечаются на плане. В PDF плана добавляются листы «Освещение и выключатели» и «Розетки» на каждый этаж и сводка по электрике — без доплаты. Отопление и вода — в разработке.
Как работает AI-аудит?
Модель смотрит планировку целиком: соотношение общей и полезной площади, узкие проходы, слепые санузлы, попадание окон в стены, спорные соседства помещений. Возвращает заметки, которые можно применить одним кликом.
Раскладку можно не рисовать, а получить: как алгоритм сам делает планировку каркасного дома — почему прихожая оказывается у входа и где ему нельзя доверять.
Что такое прогулка в 3D?
От первого лица (WASD + мышь) — открываете свой план как объёмную сцену и ходите по комнатам. Бесплатно, сколько угодно раз. Работает только на десктопе с мышью и клавиатурой: на смартфоне PointerLock ненадёжен.
Что видит гость без регистрации?
Всё, кроме синхронизации между устройствами. Черновик держится в браузере — с того же устройства можно вернуться к работе позже. При регистрации на ту же почту прошлые проекты подтянутся в аккаунт автоматически.
