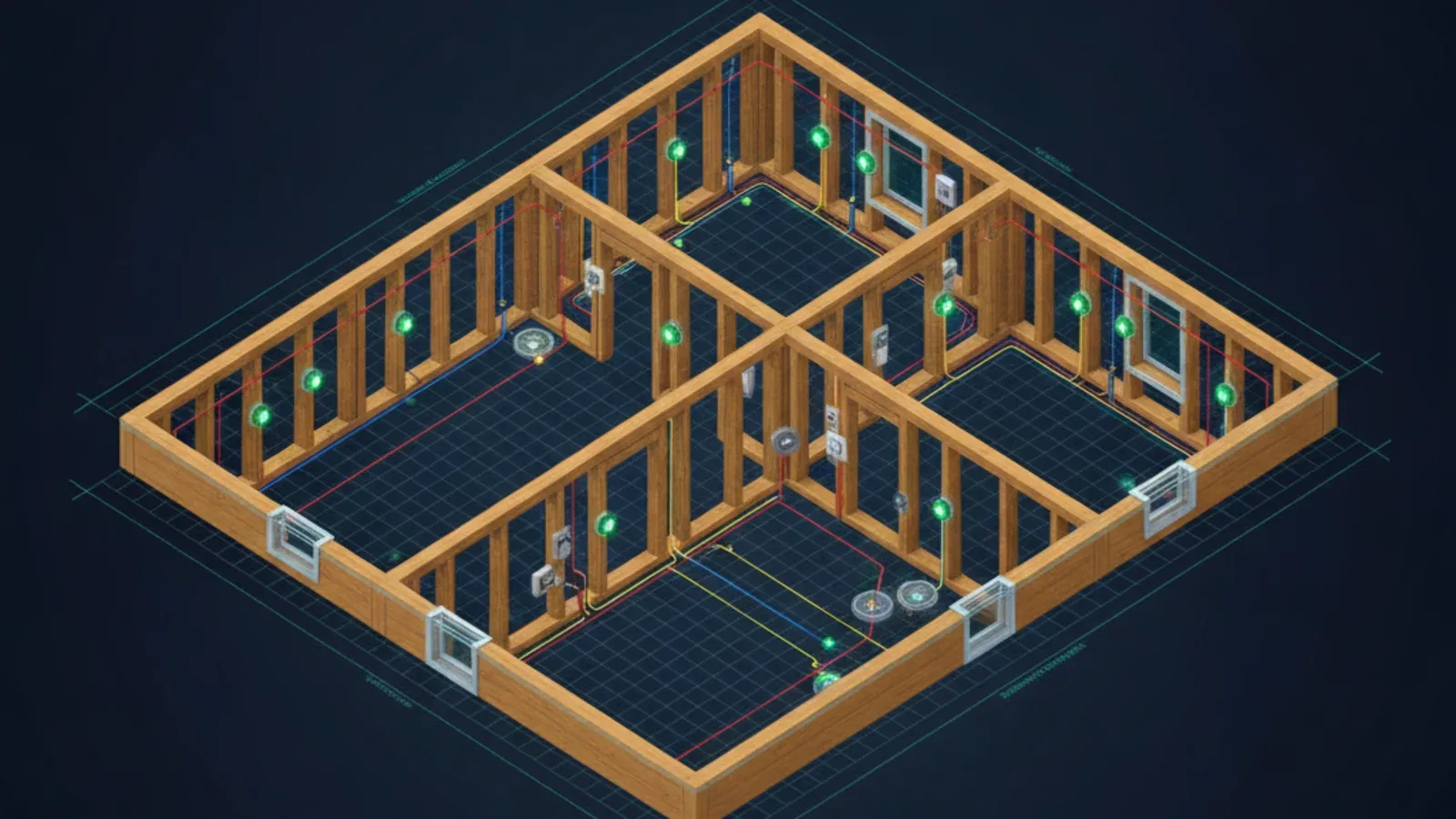

План электрики в доме — онлайн
Расставляете розетки, выключатели, светильники и щиток прямо на плане. Софт сам группирует в цепи, ставит распаечные коробки, тянет кабель и считает расход. Без установки, в браузере, бесплатно.
Что делает редактор
- Каталог из 14 элементов: розетки обычные, двойные, влагозащищённые IP44, для стиральной/посудомойки, плиты, ТВ, кухонной столешницы; выключатели 1- и 2-клавишные, проходные; светильники потолочные, точечные, настенные (бра); щиток.
- Расстановка одним кликом — выбрал тип, кликнул на плане, элемент прилип к комнате.
- Свойства элемента: тип, высота установки (со стандартом по подтипу и кнопкой «сбросить»), IP, мощность потребителя.
- Автоматическое формирование цепей: свет + выключатели одной комнаты в одну группу (C10, 3×1,5); розетки комнаты в свою группу (C16, 3×2,5); силовые нагрузки — отдельными цепями с автоматом по нагрузке.
- Распаечные коробки — тумблер: с коробками (одна на комнату, ставится автоматически) или без (всё в щитке). Обе схемы валидны.
- Разводка кабеля — ортогональные полилинии от щитка через коробки к элементам, с цветовой маркировкой групп. Длина считается с учётом вертикальных спусков.
- Реалтайм-подсказки по СП: розетки дальше 4 м, IP44 во влажных зонах, комнаты без света, УЗО в санузлах — все с бейджами на плане.
Что попадёт в PDF
- План этажа с иконками электрики поверх и пунктирными кабелями.
- Таблица высот установки по каждому обозначению.
- Расход кабеля по сечениям (в метрах, готово для сметы).
- Список цепей: название, автомат, кабель, кол-во элементов, флаг УЗО.
Частые вопросы
Сколько стоит план электрики?
Редактор — бесплатно. Расстановка розеток/выключателей/светильников, автоматическая группировка в цепи, расчёт длины кабеля и спецификация — без оплаты. Платите только за PDF-чертёж всего проекта (плана + инженерных разделов) — раз на редакцию.
Что попадёт в PDF?
План этажа с расставленными элементами электрики поверх, таблица высот установки по каждому обозначению, расход кабеля по сечениям, список цепей с автоматами и признаком УЗО. Всё это добавляется к вашему PDF-плану помещений автоматически, если в проекте есть электрика.
Автоматы и сечения кабеля считаются правильно?
Софт использует типовые нормы: свет — C10, кабель 3×1,5 ВВГнг; розетки — C16, 3×2,5; силовые нагрузки (плита, бойлер, стиралка) — по подтипу с C25–C32 и 3×4/6. Для влажных зон автоматически предлагается УЗО/дифавтомат. Это не проектная документация, а рабочая прикидка для сметы и заказа материалов.
Ставить на влажную зону отдельный дифавтомат или общее УЗО на группу — развилка, которую софт решает за вас по умолчанию: что выбрать, УЗО или дифавтомат, разобрано с уставками 10 и 30 мА.
Через какие коробки идёт разводка?
В настройках выбирается схема: «Через распаечные коробки» (традиционная — по одной коробке на комнату для каждой цепи, ставится автоматически) или «Без коробок» (все соединения в щитке, элементы шлейфом). Обе схемы валидны, выбирайте под своего электрика.
Правила по СП проверяются?
Реалтайм-подсказки в редакторе: две розетки одной комнаты дальше 4 м друг от друга — жёлтое предупреждение; розетка во влажной зоне без IP44 — красная ошибка; комната без светильников — предупреждение; влажная комната без цепи с УЗО — синяя подсказка. Правила намеренно грубые: покрывают частые бытовые ошибки, но не заменяют проект.
Можно ли редактировать высоты установки?
Да. По умолчанию софт ставит стандарты: розетка 300 мм от пола, выключатель 900 мм, розетка над столешницей 1100 мм, розетка ТВ 1200 мм, потолочный светильник — по высоте комнаты, щиток 1500 мм. Каждую высоту можно поменять в свойствах элемента; кнопка «к стандарту» возвращает дефолт.
Что видит гость без регистрации?
Всё то же самое, что и зарегистрированный: расстановку, редактирование, автоматический расчёт цепей, сохранение черновика в браузере. Оплата PDF доступна и гостю — результат уходит на почту.
