Сколько ждать расчёт?

Обычно 10–60 секунд. Дом 10×8 в замере собирался за 13 секунд. Страницу можно закрыть: ссылка останется в кабинете, а гостю уйдёт на почту.

Нужна ли регистрация?

Нет. Расчёт, редактор и проверки открыты гостю. Регистрация нужна, только чтобы ваши проекты не потерялись при смене браузера.

Что именно попадает в каркас?

Стойки с заданным шагом, нижняя и верхняя обвязка (двойная там, где нужна), угловые стойки, обрамление проёмов стойками с перемычкой и подоконной доской, доборные стойки, перегородки, лаги перекрытий, ростверк, стропильная система с фронтонами и коньком.

Можно ли поправить каркас, если автомат разложил не так?

Да, и это бесплатно. В редакторе двигайте и удаляйте стойки, ставьте окна и двери на развёртке стены или на плане этажа, переставляйте перегородки. Каркас пересобирается по тем же узлам. Габариты и этажность в редакторе не меняются — для другого дома запускается новый расчёт.

Можно ли строить по этому проекту?

По нему можно понять состав каркаса, объём материала и бюджет и передать бригаде понятные чертежи. Перед стройкой решения должен проверить инженер-конструктор — см. «Чего этот расчёт не делает».

Проектирование каркаса

Задаёте габариты, этажность и помещения — движок собирает каркас по узлам и показывает его в редакторе: развёртки стен, планы конструкций и 3D.

Расчёт каркаса, редактор и проверки — бесплатно, без регистрации. Платите только за то, что унесёте с собой: комплект рабочих чертежей на листах A3 и 3D-модель — от 590 ₽.

Каркас двухэтажного дома: стойки равным шагом, платформа перекрытия, двускатная крыша; рядом три листа комплекта — фронтон, план этажа и план стропил

Задать свой дом

Откроется редактор: в нём спросим габариты и помещения, каркас соберётся за 10–60 секунд.

Так выглядит результат

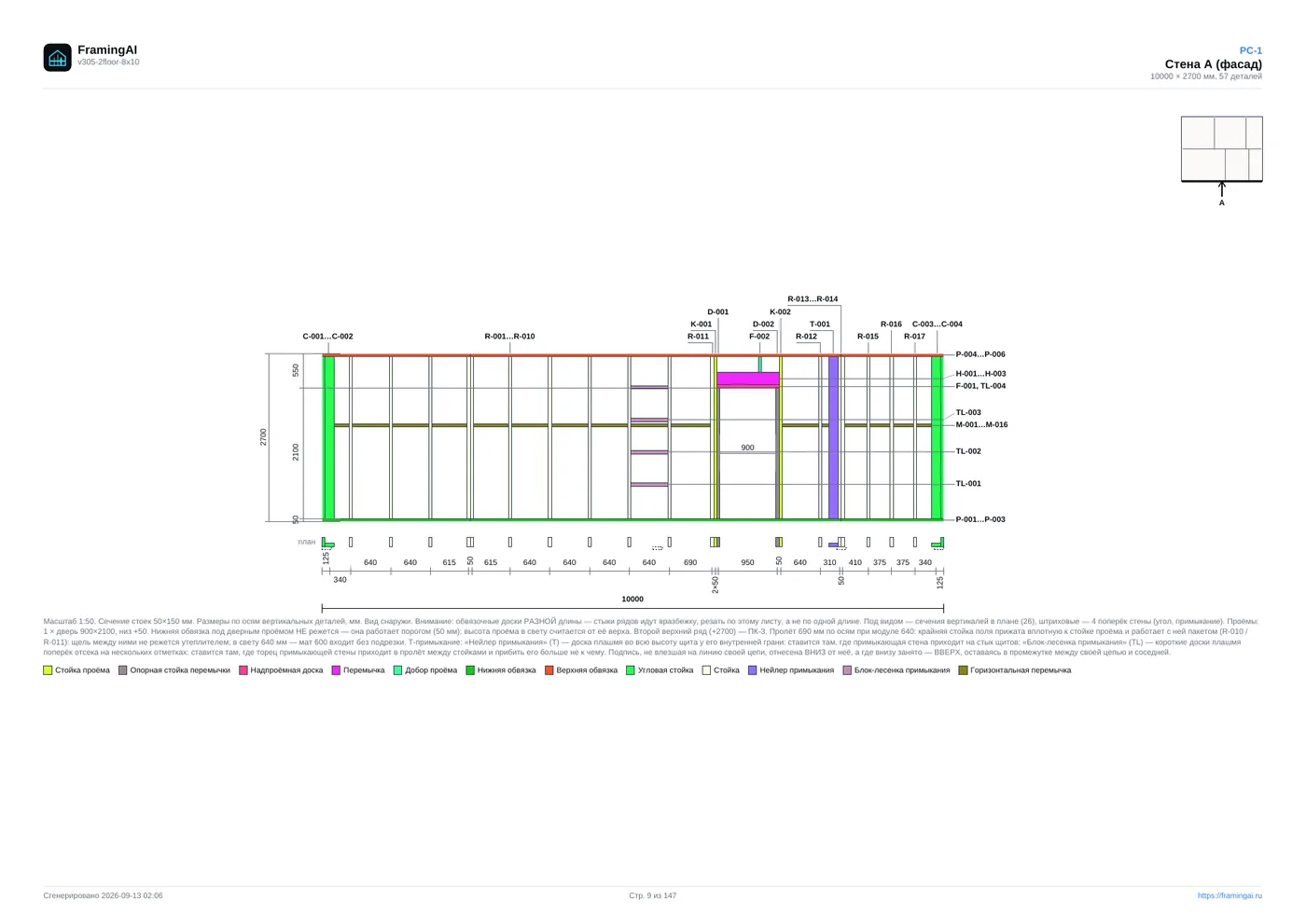

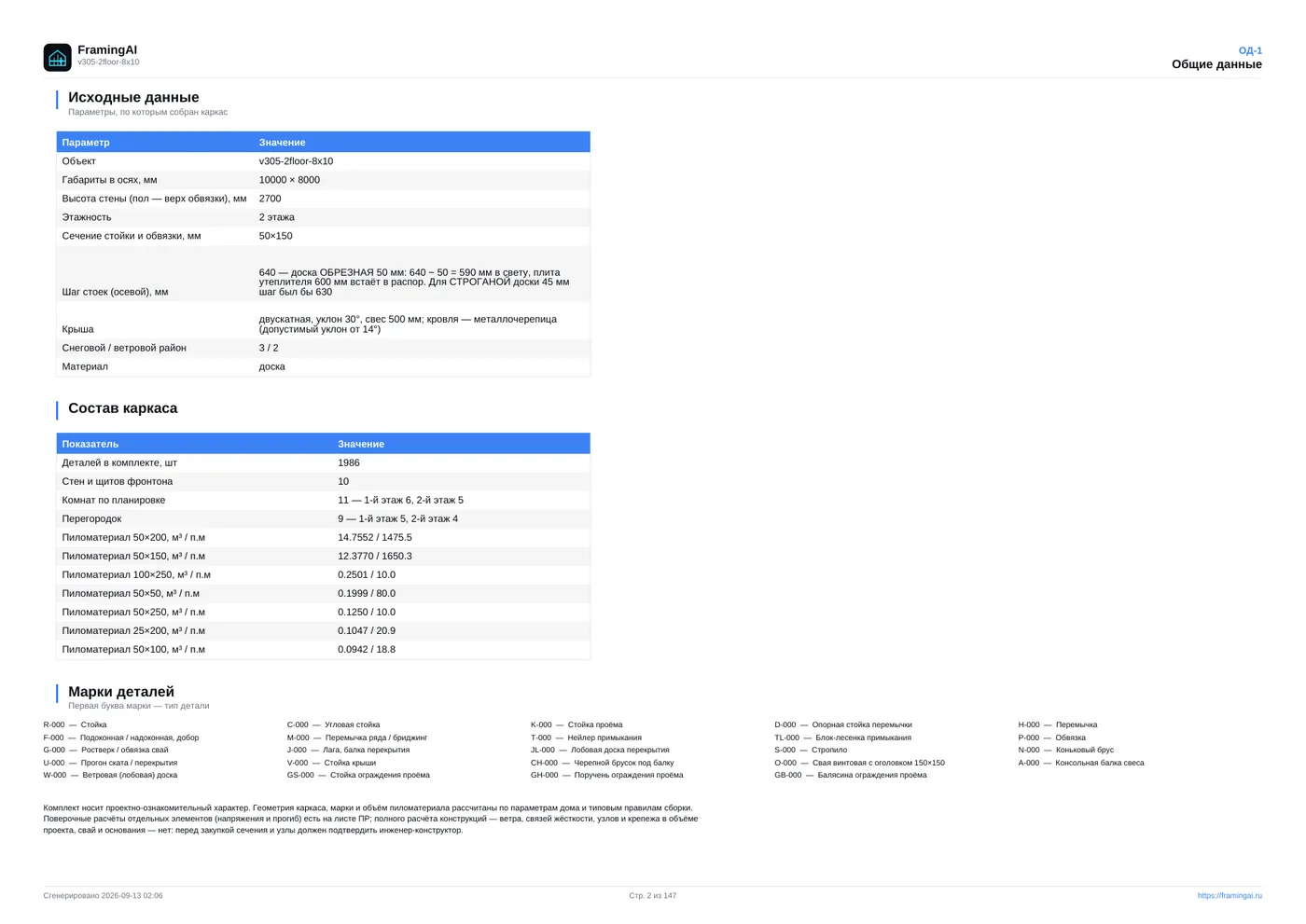

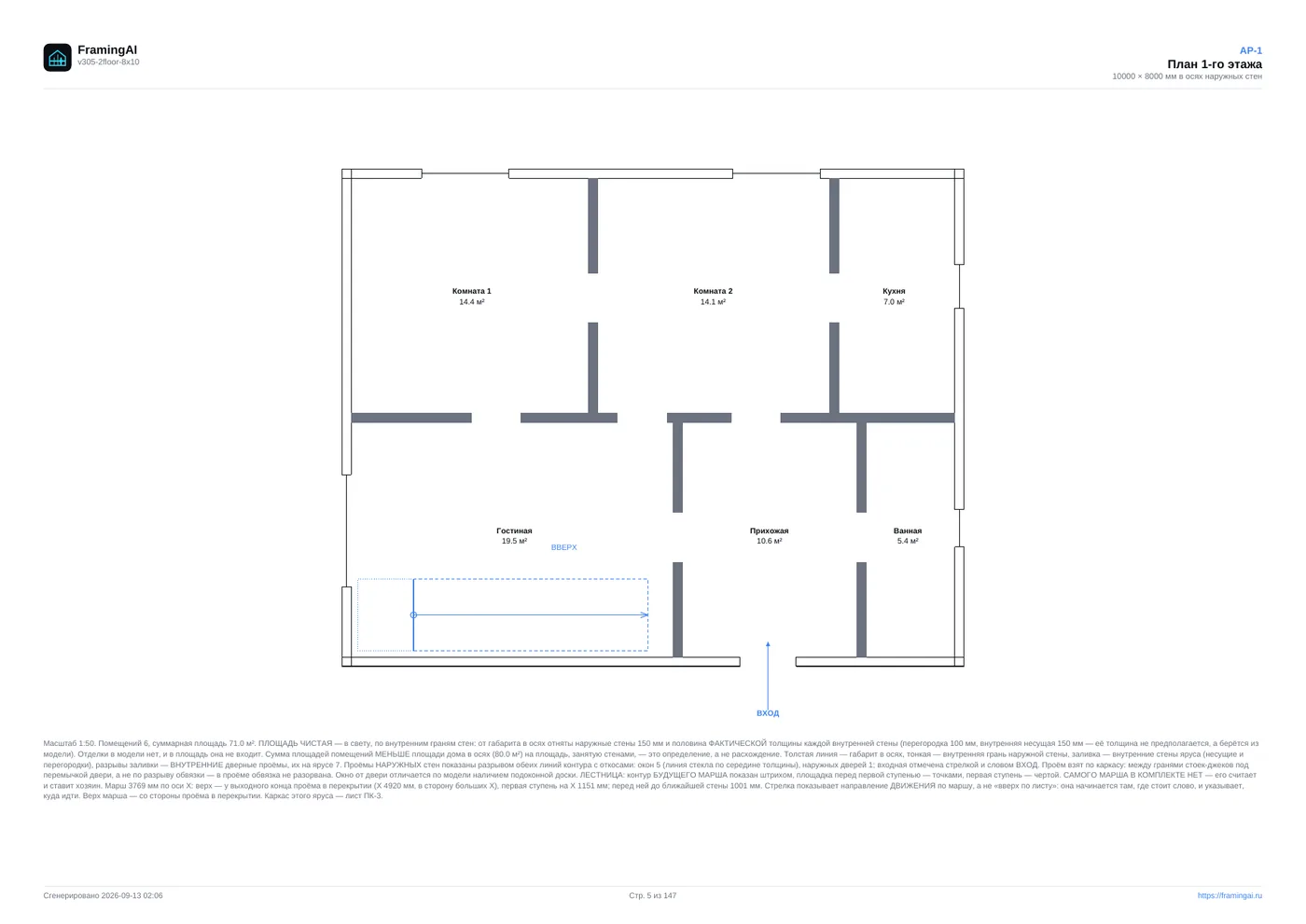

Образец на доме 10×8 в два этажа. У вас будут ваши габариты, ваши комнаты и ваши чертежи. Нажмите на кадр, чтобы рассмотреть.

В этом образце — 147 листов A3. У вашего дома их будет столько, сколько нужно: комплект собирается под ваши габариты.

Что бесплатно, а за что платят

Бесплатно, без регистрации

расчёт каркаса по вашим габаритам: стойки с шагом, обвязки, углы, обрамление проёмов, перекрытия и стропильная система;
редактор в браузере: двигайте стойки, ставьте окна и двери, переставляйте перегородки — каркас пересобирается по тем же узлам;
развёртки всех стен, планы этажей и конструкций, осмотр в 3D;
проверки каркаса: где шаг стоек вышел за норму, где деталь мешает другой — с объяснением причины, а не кодом.

от 590 ₽ — то, с чем идут в магазин и на стройку

комплект рабочих чертежей на листах A3: планы, развёртки всех стен, фронтоны, план стропил, узлы;
сквозные марки деталей: марка с развёртки находится в ведомости элементов и в спецификации пиломатериала;
карта раскроя: как резать каждый хлыст, чтобы отходов было меньше;
смета на материалы и порядок сборки по шагам;
акт приёмки монтажа каркаса — бланк, по которому принимают работу у бригады;
3D-модель .dae для Blender, ArchiCAD или SketchUp.

Сколько стоит комплект

Цена зависит от постройки: проект дома и проект навеса — разная работа. Платят один раз за свой проект; правки в редакторе и пересборка бесплатны.

дом1 990 ₽
баня1 490 ₽
гараж990 ₽
сарай590 ₽
курятник590 ₽
хозблок590 ₽
бытовка590 ₽

Кому это нужно

Строите сами, впервые.

Вы не обязаны знать, что такое обвязка проёма и какой шаг у стоек, — это посчитает движок. Вам нужны две вещи: сколько уйдёт леса и в каком порядке его собирать. И то, и другое в комплекте есть: список материалов, карта раскроя и порядок сборки по шагам с колонкой «Контроль».

Нанимаете бригаду.

Комплект — это ваш способ проверять. Смета показывает, сколько материала нужно на самом деле; акт приёмки даёт список того, что принимать; ведомость проверок — чем задать бригаде правильные вопросы.

Строите чужие дома.

Марки деталей сквозные по всем листам: плотник видит марку на развёртке и находит ту же доску в ведомости и в спецификации. Каркас правится в браузере — если бригадир хочет переставить стойку, это минута, а не переделка проекта.

Чего этот расчёт не делает

Это проектная проработка каркаса, а не рабочий проект с подписью конструктора: сечения назначаются по типовым таблицам.
Снеговую и ветровую нагрузку, прогибы, узлы крепежа и связи жёсткости здесь не считают — для крыши это делает отдельный расчёт стропильной системы.
Укосины и связи жёсткости в модель не входят: их назначает проектировщик.
Фундамент, инженерные сети и отделка в комплект не входят.
Перед стройкой решения должен проверить инженер-конструктор.

Вопросы и ответы

Сколько ждать расчёт?: Обычно 10–60 секунд. Дом 10×8 в замере собирался за 13 секунд. Страницу можно закрыть: ссылка останется в кабинете, а гостю уйдёт на почту.
Нужна ли регистрация?: Нет. Расчёт, редактор и проверки открыты гостю. Регистрация нужна, только чтобы ваши проекты не потерялись при смене браузера.
Что именно попадает в каркас?: Стойки с заданным шагом, нижняя и верхняя обвязка (двойная там, где нужна), угловые стойки, обрамление проёмов стойками с перемычкой и подоконной доской, доборные стойки, перегородки, лаги перекрытий, ростверк, стропильная система с фронтонами и коньком.
Можно ли поправить каркас, если автомат разложил не так?: Да, и это бесплатно. В редакторе двигайте и удаляйте стойки, ставьте окна и двери на развёртке стены или на плане этажа, переставляйте перегородки. Каркас пересобирается по тем же узлам. Габариты и этажность в редакторе не меняются — для другого дома запускается новый расчёт.
Можно ли строить по этому проекту?: По нему можно понять состав каркаса, объём материала и бюджет и передать бригаде понятные чертежи. Перед стройкой решения должен проверить инженер-конструктор — см. «Чего этот расчёт не делает».

Задать свой дом

Габариты и помещения спросим в редакторе — остальное можно поправить потом.
