Расчёт стропильной системы онлайн
Расчёт по СП 20 и СП 64, чертежи разреза и деталировки стропила. Расчёт, чертежи и редактор — бесплатно, без регистрации. PDF-пакет для стройки — 690 ₽.

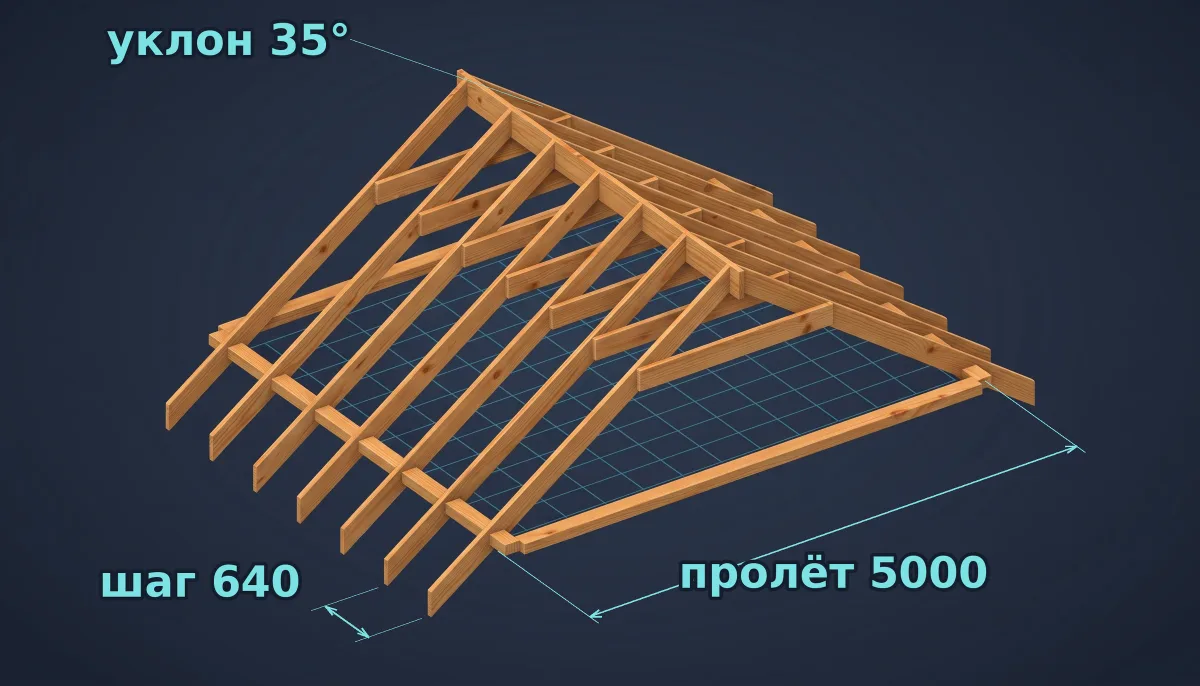

Формы крыши: двускатная и односкатная — обе считаются полностью. Кровельный материал и обрешётку выбираете вы: их вес входит в нагрузку, а уклон проверяется на минимально допустимый для выбранной кровли. Вальмовой, мансардной (ломаной) и плоской в редакторе нет — для них есть проверка нагрузки на стропило.
Посчитать по размерам дома
Взять дом из проектирования
Проверить мою крышу
Что делает движок
- Собирает снеговую и ветровую нагрузку по СП 20 для вашего района и перебирает сочетания нагрузок — в расчёт идёт худшее.
- Проверяет сечение стропила: прочность на изгиб, скалывание вдоль волокон, прогиб под нормативной нагрузкой, сжатие с изгибом и устойчивость плоской формы изгиба.
- Считает ветровой отрыв ската и отдельно свеса — под свесом поток давит снизу, и там отрывает сильнее. Это число вы отдаёте тому, кто считает крепление: саму заделку анкера в стену модуль не считает и говорит об этом прямо.
- Считает узлы: запилы (birdsmouth) на мауэрлат, коньковый узел, прогоны со стойками и ригель — усилие в нём и сколько болтов нужно на каждый конец.
- Берёт вес кровли и обрешётки по выбранному материалу — от ондулина 4 кгс/м² до керамической черепицы 45 — и проверяет уклон на минимально допустимый: металлочерепице нужно от 14°, профнастилу от 8°, керамике от 22°. Уклона не хватает — модуль скажет об этом и предложит кровлю, которой хватает.
- Составляет схему сращивания по стандартным длинам доски 3000, 4000, 4500 и 6000 мм — детали не выходят за реальные размеры пиломатериала.
- Строит два чертежа: разрез крыши с осями и деталировку каждого стропила с размерами и углами запилов.
Что платно
- AI-анализ конструкции — 190 ₽ за прогон. Оплата за каждый прогон, потому что модель разбирает узлы заново под текущую редакцию. Возвращает конкретные правки, которые можно применить одним кликом.
- PDF-пакет для стройки — 690 ₽. Платится один раз на текущую редакцию проекта. Внутри: исходные данные, сбор нагрузок с коэффициентами, все проверки, узлы опирания, схема сращивания и чертежи.
Частые вопросы
Сколько стоит?
Сам расчёт, чертежи разреза и деталировки, редактор — бесплатно и без регистрации. Платного два: PDF-пакет для стройки — 690 ₽, один раз на редакцию проекта; AI-анализ узлов — 190 ₽ за прогон, потому что модель разбирает конструкцию заново.
Какие формы крыши и какую кровлю считает?
Двускатную и односкатную — обе целиком: сбор нагрузок, проверки сечения, узлы, сращивание и чертежи. Вальмовой, мансардной (ломаной) и плоской в редакторе нет; для них на сайте есть отдельная проверка нагрузки на стропило — без чертежей и деталировки. Кровельных материалов восемь: металлочерепица, профнастил, фальцевая кровля, ондулин, гибкая (битумная) черепица, композитная, керамическая и цементно-песчаная черепица. Обрешётка трёх видов: разреженная доской 25×100, брусок 50×50, сплошной настил из ОСП или фанеры. Материал входит в расчёт весом по скату и минимальным уклоном. Сколько листов самой кровли покупать, модуль не считает — это расчёт покрытия, а не стропил.
По каким нормам считает?
СП 20.13330 для снеговой и ветровой нагрузки по вашему региону, СП 64.13330 для проверки древесины по прочности, скалыванию и прогибу. Каждая проверка показана рядом с допуском, с которым сравнивается: изгиб 14,0 МПа, скалывание 1,8 МПа, прогиб — L/200 по умолчанию, предел можно выбрать. Видно сразу на экране, до всякой оплаты.
Что стоит за этими цифрами: расчёт стропильной системы по СП 20 простым языком — как собираются снег и ветер и почему сечение проверяют трижды, а не один раз.
Что попадает в чертежи?
Разрез крыши с осями, коньком, стропилами и подкосами; деталировка каждого стропила с запилами (birdsmouth), угловым тайл-катом и размерами. Сращивание считается по стандартным длинам доски 3000/4000/4500/6000.
Почему на крутой крыше снега в расчёте меньше?
По СП 20 коэффициент снеговой нагрузки убывает начиная с 30°: на 45° остаётся половина, на 60° снега в расчёте нет вовсе — норма считает, что он сползает. Модуль говорит об этом прямо, а не молча: при уклоне выше 30° вы увидите, на сколько снижена нагрузка. Если снегу сползать некуда — стоят снегозадержатели, барьеры или парапет, — поставьте отметку «на кровле есть снегозадержатели»: расчёт пойдёт на полный снег, то есть станет строже. Оговоримся честно: то, что при препятствиях сползанию снижение применять нельзя, — наше инженерное решение, пунктом свода мы его не подтверждаем.
Нужен ли ригель и на какой высоте его ставить?
Ригель — поперечина между парой стропил выше опоры. Модуль считает усилие в нём по вашей геометрии, проверяет узел крепления — сколько болтов M12 помещается на конце доски и хватает ли их — и говорит, если доска тоньше 50×150 мм: такую мы не допускаем. Высоту вы задаёте сами: чем ниже ригель, тем меньше в нём усилие, но тем ниже потолок мансарды. Сечение стропила ригель не облегчает — на это не рассчитывайте.
Что делает AI-анализ?
Смотрит узлы: опирание на мауэрлат, ригель, конёк, соединения — предлагает конкретные правки (сечение, шаг, дополнительные подкосы), которые можно применить одним кликом. Каждый прогон платится отдельно, потому что модель считает заново.
Можно перекинуть детали в раскрой?
Да, из проекта стропил есть переход в модуль раскроя пиломатериала — все длины ложатся сразу в оптимизатор.
