Схема свайного поля под каркасный дом: как лягут сваи

Сначала ряды, потом сваи

Схема начинается не со свай, а с ростверка — рядов обвязки, на которые встанет дом. Ряд кладут под каждую наружную стену и под каждую несущую внутреннюю: ось ряда отходит от оси стены не дальше 75 мм. Между ними добавляют промежуточные ряды пола, чтобы пролёт лаг был не больше 2000 мм по осям.

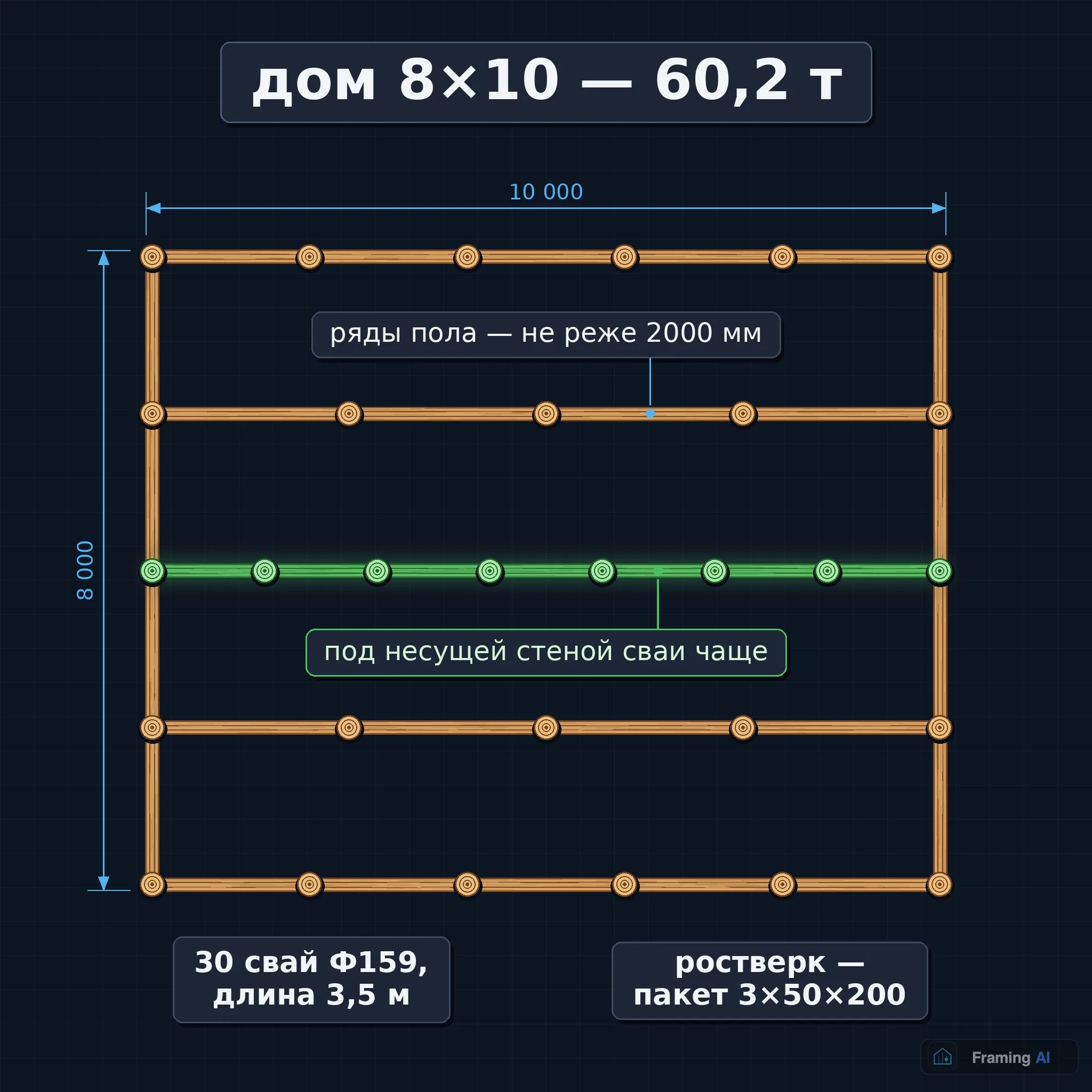

У дома 8×10 вышло семь рядов. Пять идут вдоль длинной стороны: две наружные стены, коньковая несущая стена посередине и два ряда пола между ними — через 1,96 м. Два коротких ряда закрывают торцы. Ростверк — пакет из трёх досок 50×200, всего 65 м рядов. На них лежат лаги 50×200 с шагом 640 мм.

Где свая обязательна

Часть свай ставится не по расчёту, а по месту: в каждом углу, на каждом пересечении рядов, в конце каждого ряда и под печью, если она есть. Эти сваи держат узлы, где сходятся доски ростверка, и их нельзя сдвигать ради ровного шага. Остальные сваи расставляются между обязательными по нагрузке ряда.

Почему под несущей стеной свай больше

Дом 8×10 весит с кровлей, снегом и людьми 60,2 т. Эта нагрузка распределена по рядам неравномерно, и расчёт это видит:

• ▪Ряд под коньковой стеной — 8 свай, шаг 1,41 м. Самая нагруженная свая здесь несёт 97 % своей несущей способности.
• ▪Ряды под наружными длинными стенами — по 6 свай, шаг 1,97 м.
• ▪Промежуточные ряды пола — по 5 свай, шаг 2,46 м, нагрузка 33–49 %.
• ▪Торцевые ряды — сваи только на пересечениях с продольными рядами.

Коньковая стена несёт половину перекрытия и крыши, поэтому её ряду нужно в полтора раза больше свай, чем ряду пола той же длины. Сетка «через два метра» дала бы ему шесть свай — и перегрузила бы их. Всего на дом 30 свай, и нагружены они от 33 до 97 %.

Сваи нельзя ставить и слишком тесно: оси не ближе 1,4 м, иначе лопасти работают в одном грунте и мешают друг другу. Проверка по СП 24 стоит в расчёте отдельной строкой.

Какие сваи и сколько доски

Для этого дома на плотном суглинке расчёт выбрал винтовую сваю Ф159 длиной 3,5 м с несущей способностью 4207 кг. Промерзание в Москве — 1,03 м, низ сваи — на 3,0 м: лопасть стоит ниже промерзания, и силу пучения держит она.

• ▪Сваи винтовые Ф159, 3,5 м — 30 шт.
• ▪Оголовки 200×200 — 30 шт.
• ▪Рубероид в 2 слоя под оголовки — 1 рулон 15 м².
• ▪Доска 50×200 длиной 6 м на пакеты ростверка — 36 шт.

Грунт меняет всё. Если его не знаете, выбирайте «не знаю»: расчёт примет слабый грунт, свай выйдет больше, но схема не окажется на пределе. Перед закупкой стоит сделать пробное завинчивание.

Разметка на участке

Схема полезна, только если по ней можно разметить участок. Каждую сваю задают координатами от одного угла дома: например, у этого дома свая № 13 стоит на 1,48 м по длине и 4,0 м по ширине. Сначала выносят углы и проверяют диагонали, потом по шнуру отмеряют сваи рядов.

Диагонали дома 8×10 по наружным граням — 12,81 м. Если они разошлись, угол не прямой, и за ним уедут все сваи рядов.
