Фасадный редактор онлайн: раскладка облицовки в реальных размерах

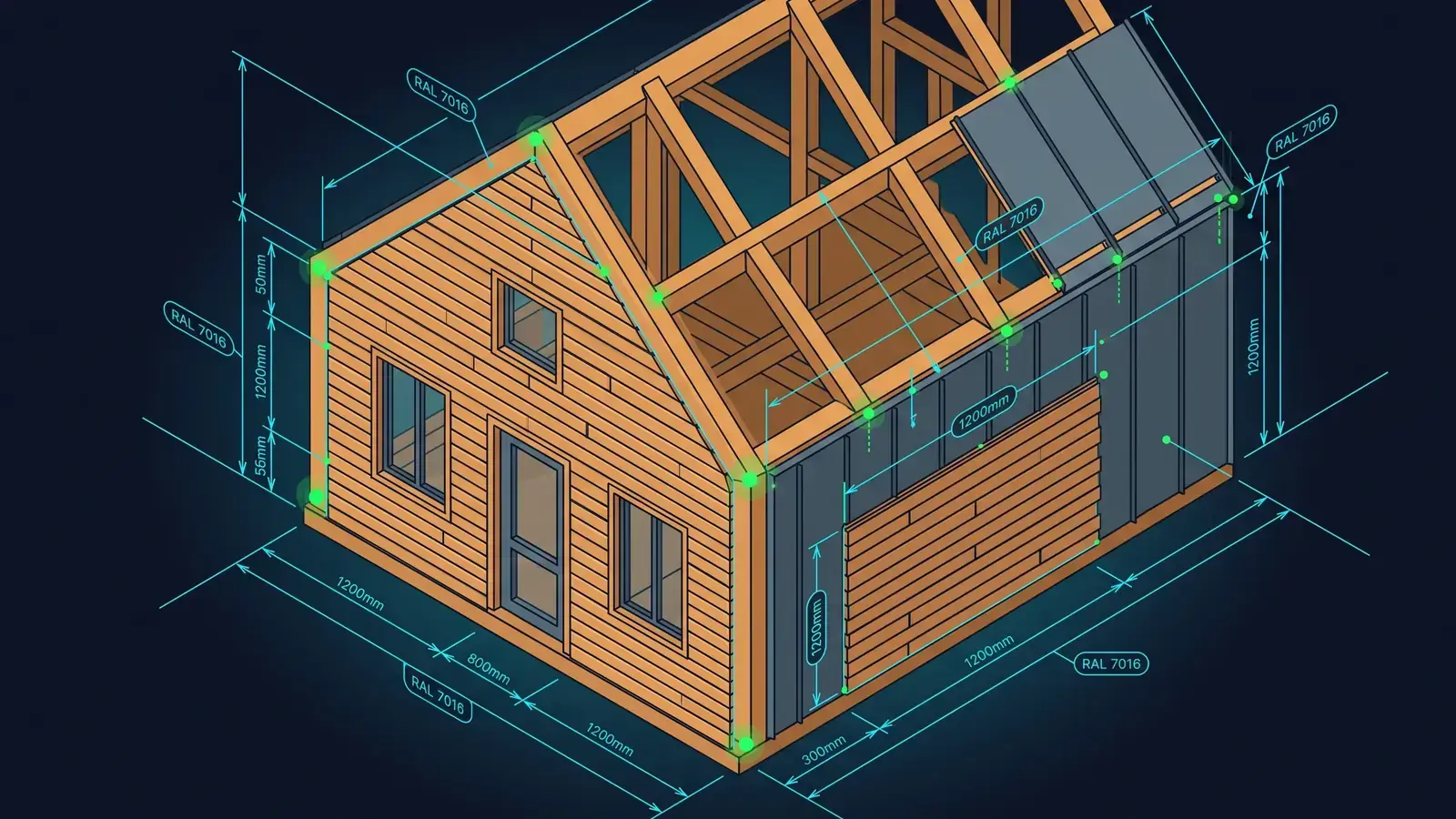

Рисуете стены дома с окнами и дверями. Выбираете материал из каталога (вагонка, имитация бруса, сайдинг, клик-фальц, HAUBERK, панели) — редактор раскладывает облицовку по фасаду в реальных размерах, учитывает стыки, шахматку и вырезы под проёмы, считает карту раскроя.
По шагам
- 1. Задайте стену. Ширина и высота — полями справа, в миллиметрах. Фронтон под скат: потяните зелёную точку на середине верхней грани — в контуре появится новая вершина, а рядом её точные координаты и расстояния до сторон стены. Добавьте окна и двери: нажмите на стену — встанет окно 1200×1400 или дверь 900×2100; нужен свой размер, нажмите и протяните.
- 2. Выберите материал. Кнопка «🎨 Материал» вверху — окно с каталогом из 35 материалов и подбором цвета по RAL. Материал общий на все стены проекта.
- 3. Переключитесь на вид «Облицовка». Правый переключатель «Стена / Облицовка». Здесь показана реальная раскладка с ориентацией, стыками и вырезами. Магнит размера цепляется за края досок и стыки, а не за края стены.
- 4. Настройте раскладку. Для мягких материалов — список «Стратегия стыковки» (без стыков / посередине / равномерные / неравномерные). Для жёстких листов и плитки стратегия фиксированная — стыки автоматически по краю листа.
- 5. Экспортируйте PDF. Каждая стена — свой лист чертежа + лист облицовки. В конце — сводная спецификация, список «Требуется купить» и карта раскроя с оптимизацией отходов.
Что внутри
- Каталог из 35 материалов — Grand Line и типовые деревянные: вагонка, имитация бруса, планкен, виниловый и металлический сайдинг, профнастил, клик-фальц, фиброцемент, фасадные панели, гонт HAUBERK.
- Реальная геометрия. Ряды идут в полезную ширину материала — ту, что остаётся видимой после шипа или нахлёста. Учитываются тепловой зазор, отступ у проёмов и зазор у цоколя. На фронтоне верхний ряд обрезается скатом крыши.
- Стыки как в жизни. Мягкий материал огибает проём П-образным вырезом. Жёсткий лист разрывается на «до» и «после» проёма, каждый отрезок — отдельная позиция в спецификации. Плитка и панели ложатся вразбежку, «в полкирпича».
- Раскрой без лишних обрезков. Куски подбираются к продаваемым длинам так, чтобы под каждый уходило как можно меньше материала; одинаковые распилы сводятся в «× N шт», а отходы считаются в погонных метрах.
- Ссылка на проект для просмотра. Кнопка «Поделиться проектом» открывает проект в браузере смотрящего — без правок и без регистрации. Видны чертежи стен с окнами и дверями. Раскладка облицовки, ведомость закупки и карта раскроя открываются по той же ссылке после оплаты комплекта.
Что платно
- PDF-комплект — 690 ₽, один раз на редакцию. Пока не меняете стены и проёмы — повторный экспорт бесплатный. Снова платным он станет, если тронуть сам фасад: изменить ширину, высоту или форму стены; добавить или убрать стену; поставить, убрать, сдвинуть или изменить окно или дверь. Материал и цвет, размерные линии на чертеже, надписи и комментарии оплату не сбрасывают.
Как устроена оплата
- Повторная оплата за то же самое не нужна. Пока не меняете стены и проёмы, комплект остаётся оплаченным: кнопка экспорта показывает это цветом, и повторный экспорт денег не просит. «Размеры» здесь значат размер самой стены, а не размерные линии на чертеже: линии, надписи и цвет правьте сколько угодно.
- Ссылка на проект объясняет подрядчику, что вы купили. До оплаты по ней видны чертежи стен, после — ещё и раскладка облицовки с ведомостью закупки и картой раскроя. Ровно эта разница и есть то, за что берутся деньги.
Частые вопросы
Сколько стоит?
Редактор, раскладка облицовки, вырезы под окна и двери, расход материала на экране, цвета RAL и ссылка на проект для просмотра — бесплатно и без регистрации. По этой ссылке смотрящий видит чертежи стен; раскладка облицовки, ведомость закупки и карта раскроя открываются в ней после оплаты. Платно только PDF-комплект (чертёж каждой стены + сводная спецификация с картой раскроя) — 690 ₽: один раз на редакцию. Пока не меняете стены и проёмы, повторный экспорт бесплатный. Снова платным он станет, если тронуть сам фасад: изменить ширину, высоту или форму стены; добавить или убрать стену; поставить, убрать, сдвинуть или изменить окно или дверь. Материал и цвет, размерные линии на чертеже, надписи и комментарии оплату не сбрасывают.
Какие материалы поддерживаются?
35 материалов из каталога Grand Line и типовые деревянные: вагонка (евро, штиль, софтлайн, блокхаус, лендхаус, американка), имитация бруса 140/190, планкен (прямой, скошенный, паз), виниловый сайдинг (Grand Line Корабельный/Блокхаус/Вертикаль/Двойной брус), металлический сайдинг, профнастил С8/С10/С20/С21R, клик-фальц (классик/мини/двойной стоячий), фиброцементный сайдинг (Decover, Fibraplank, Fibratek), фасадные панели «Состаренный кирпич», HAUBERK гонт.
Что делает редактор со стыками?
Для мягких материалов (вагонка, планкен, сайдинг с шип-пазом/нахлёстом) вы выбираете стратегию: без стыков, посередине, равномерные или неравномерные (каждые N мм). Для жёстких листов (клик-фальц, гладкий металл) стык появляется только там, где стена длиннее одного листа. Плитка HAUBERK и панели Grand Line ложатся встык, швы автоматически расходятся вразбежку.
Как режется облицовка вокруг проёмов?
Ряд, попавший на границу проёма частично — огибает окно или дверь одним листом с П-образным вырезом. Ряд, целиком попадающий в проём по ширине — разрывается на две части, «до» и «после», каждая идёт отдельным отрезком в карту раскроя.
Что в PDF?
Для каждой стены — лист с чертежом (окна/двери, размерные линии) и второй лист с раскладкой облицовки (в реальных размерах). В конце сводная спецификация: таблица по стенам (ориентация, элементов, площадь, отрезков), список «Требуется купить материала» с длинами и метражом и карта раскроя: куски подобраны к продаваемым длинам так, чтобы отходов было меньше.
Есть ли выбор RAL?
Да, и шире, чем обычно ожидают: цвет по RAL подбирается у 26 материалов из 35 — это всё дерево (вагонка, имитация бруса, планкен), клик-фальц, металлический сайдинг, профнастил и фиброцемент (FibraPlank и Фибратек). Выбираете материал — под ним появляется список популярных цветов RAL Classic с образцом. В редакторе стена закрашивается близким к нему цветом, а в PDF будет написано «RAL 9003 · Сигнальный белый». Без подбора идут виниловый сайдинг, фасадные панели, плитка HAUBERK и DECOVER — там цвет задан заводской линейкой.
