Вентиляция частного дома: расчёт воздухообмена по комнатам
Берём план дома из планировщика, считаем приток и вытяжку для каждой комнаты, подбираем установку и воздуховоды и собираем смету. Расчёт на экране — бесплатно, без регистрации.
Шаг 1
План дома
Выберите проект из планировщика или нарисуйте комнаты — площади и высоты возьмём с плана.
Шаг 2
Система
Город, тип системы, разводка, рекуператор, догрев притока, плита и число жильцов.
Шаг 3
Итог
Воздухообмен дома, производительность установки, воздуховоды, смета и тепло на вентиляцию.
Расчёт на экране — бесплатно, без регистрации
- Приток и вытяжка по каждой комнате. Жилые — по площади и людям, кухня и санузлы — вытяжка по нормам, коридоры — переток.
- Баланс дома. Берём большее из притока и вытяжки и кратность не ниже 0,35 ч⁻¹ по объёму.
- Установка и воздуховоды. Производительность с запасом на сеть, магистраль, лучи Ø75 или ветки, длины до помещений.
- Смета по ценам магазинов. Три уровня бюджета — от недорогого до премиального; монтаж не входит.
- Тепло на вентиляцию за год. Сколько энергии уходит на подогрев воздуха и сколько возвращает рекуператор.
Проект вентиляции в PDF
- Общие данные: исходные, нормы, итог расчёта
- Воздухообмен по помещениям: приток, вытяжка, переток
- Планы этажей: решётки, установка, стояки и схема разводки
- Оборудование, воздуховоды, питание установки от щита
- Спецификация для закупки с ценами
- Энергия и эксплуатация: фильтры, обслуживание
Листы А3 по вашему плану · для закупки и монтажа.
Без печати проектной организации — для стройки, не для согласования.
Расчёт на экране бесплатный, без регистрации.
Что в проекте
Листы строятся по вашему плану. Пример — дом в два этажа на 8 жильцов.

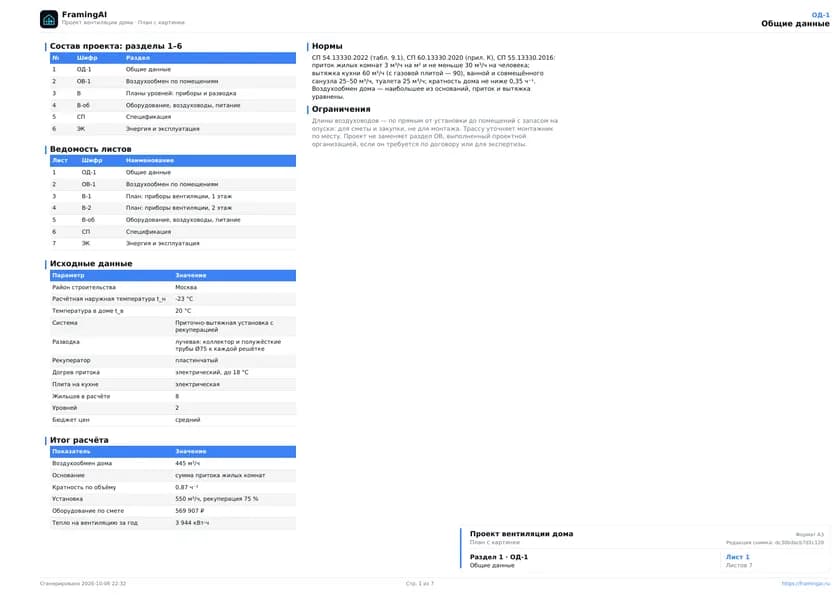

ОД-1 · Общие данные и итог расчёта

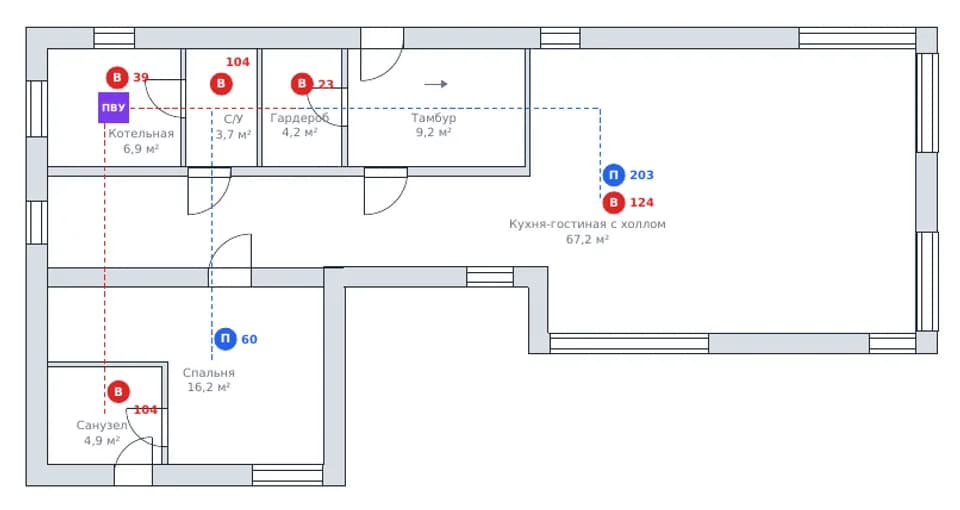

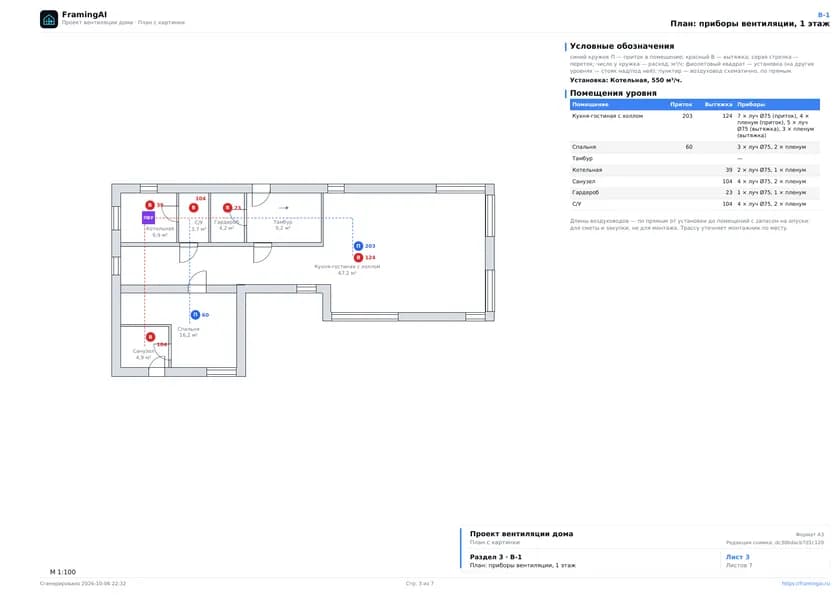

В-1 · План: приборы и разводка по этажу

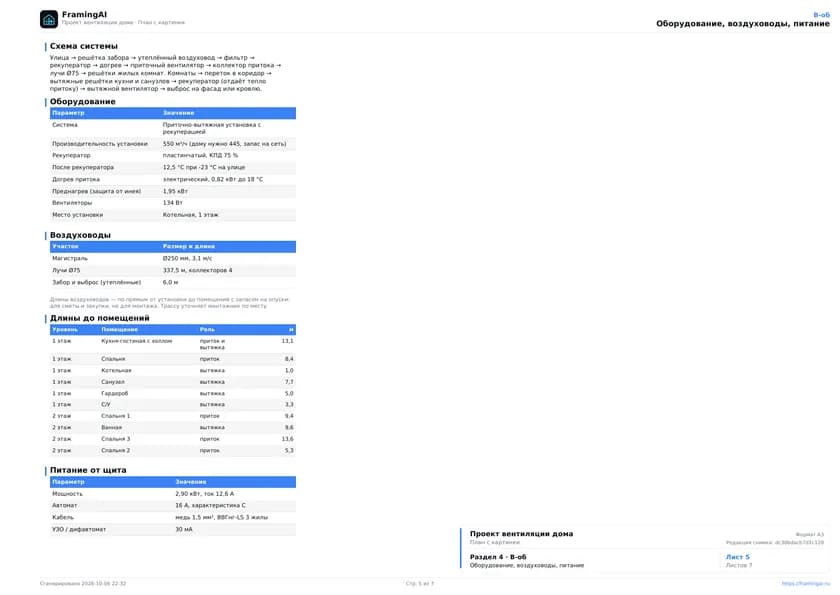

В-об · Оборудование, воздуховоды, питание

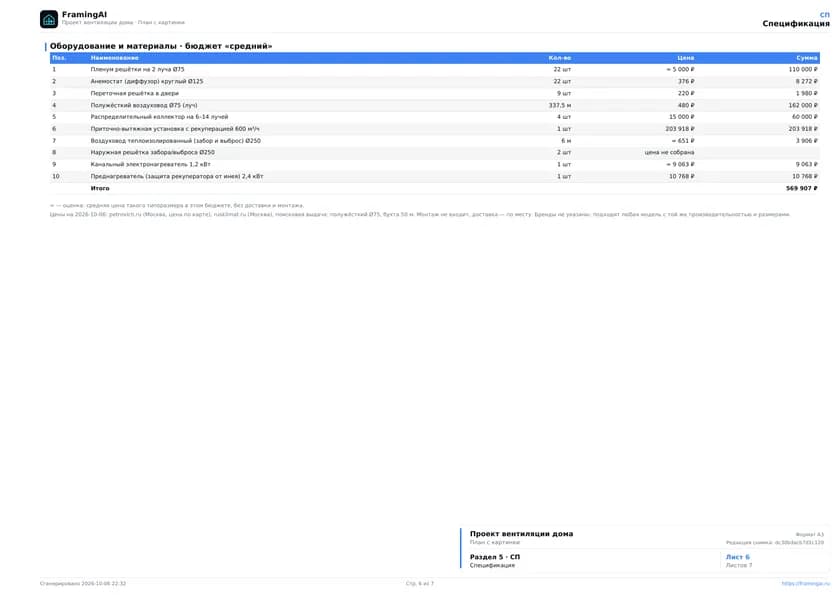

СП · Спецификация для закупки
Какую вентиляцию выбрать для частного дома
Приточно-вытяжная с рекуперацией
Свежий воздух подаётся в спальни и гостиную, вытяжка — из кухни и санузлов; рекуператор отдаёт тепло уходящего воздуха притоку. Подходит для утеплённого каркасного дома с герметичным контуром.
Механическая вытяжка
Вентиляторы в кухне и санузлах, приточные клапаны в стенах жилых комнат. Дешевле, но зимой воздух входит холодным — расход на отопление выше.
Естественная
Вытяжные каналы выше конька и клапаны в стенах. Работает за счёт разницы температур; летом тяга слабая.
В мастере можно переключить систему и сравнить установку, смету и тепло на вентиляцию.
Что не входит
- Аэродинамический расчёт сети и подбор по шуму — трассу уточняет монтажник по месту
- Кондиционирование и дымоудаление
- Согласование: проект без печати проектной организации
Один план — вся инженерия
Вентиляция считается по тому же проекту планировщика, что электрика и отопление. Расчёт сохраняется в проект: откройте его позже по ссылке и продолжите с того же места.
Частые вопросы
Сколько воздуха нужно дому?
Для жилых комнат — 3 м³/ч на квадратный метр, но не меньше 30 м³/ч на человека. Из кухни удаляют 60 м³/ч (с газовой плитой — 90), из ванной и совмещённого санузла — 25–50 м³/ч, из туалета — 25 м³/ч. Воздухообмен дома — большее из суммы притока и суммы вытяжки, и не меньше 0,35 объёма дома в час.
Нужен ли рекуператор в каркасном доме?
В утеплённом герметичном доме без рекуператора зимой много тепла уходит с вытяжкой. Пластинчатый рекуператор возвращает около 75 % этого тепла — в итоге расчёта видно, сколько киловатт-часов в год это экономит.
Где брать план дома?
Из планировщика FramingAI: нарисуйте комнаты или загрузите картинку плана. Мастер вентиляции берёт помещения, площади и высоты из сохранённого проекта; вид комнаты можно поправить в списке.
Откуда цены в смете?
Из справочника по ценам крупных магазинов инженерного оборудования без привязки к бренду. Три уровня бюджета; монтаж и доставка не входят, местные цены могут отличаться.
Можно ли монтировать по проекту?
Проект в PDF — для закупки и монтажа: планы с приборами, оборудование, длины воздуховодов, спецификация. Длины — по прямым с запасом, трассу уточняют по месту. Для экспертизы или согласования нужна проектная организация.
