Как считать фронтон каркасного дома: щит, стойки и коньковая стойка

Из чего собран щит фронтона

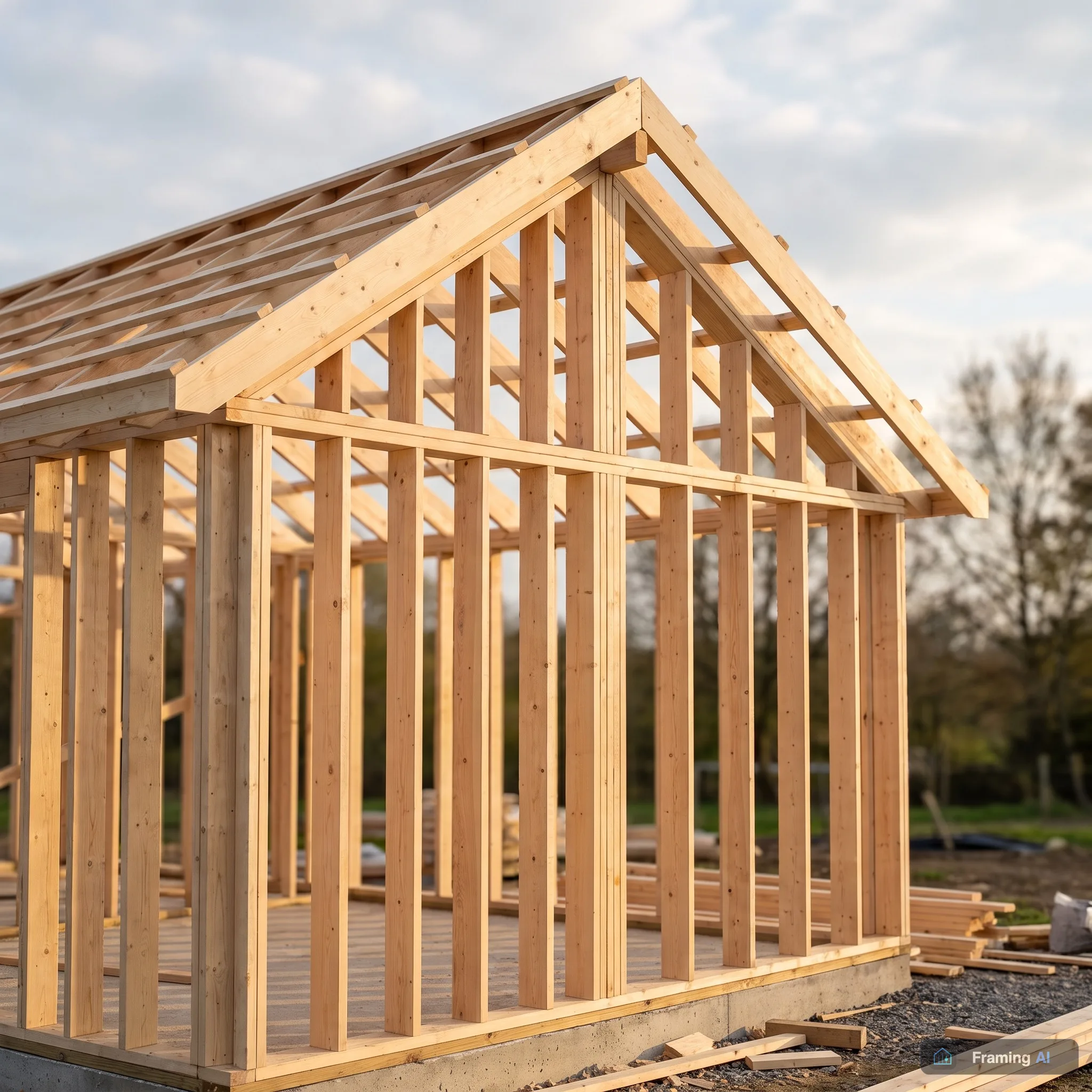

Щит фронтона — это замкнутый контур. Снизу идёт нижняя обвязка, по скатам — две наклонные обвязки, между ними стоят стойки.

Верхней горизонтальной обвязки у фронтона нет: стойки упираются прямо в наклонную. Поэтому под ней не нужен второй ряд.

Три ошибки при сборке встречаются чаще всего. Нижней обвязки нет, и треугольник открыт снизу. Наклонная обвязка опустилась ниже верха нижней или выехала за крайнюю стойку. Стойка врезана в наклонную обвязку или не доходит до неё. Модуль проверяет все три.

Шаг стоек и узкий клин у карниза

Стойки во фронтоне стоят на той же сетке, что и в стене: шаг 640 мм. Так стойка фронтона попадает над стойкой стены, и нагрузка идёт по одной линии вниз.

У краёв скат сходит к карнизу, и на последнюю ось сетки остаётся короткий кусок. Если стойка получается 200–300 мм, её всё равно ставят: без неё от угла до первой стойки остаётся пролёт около 1,1 м без опоры под обшивку.

Порог другой: если кусок у вершины клина короче 150 мм, стойку не ставят, а закладывают брусок. Он нужен, чтобы было куда прибить обшивку.

Коньковая стойка — самая длинная сжатая деталь

Под коньком во фронтоне стоит коньковая стойка. Она скошена по скату и в проверенных домах доходила до 4,9 м. Это самая длинная сжатая деталь всего дома.

Одна доска 50 мм при такой высоте не работает: гибкость получается около 339 при допустимых 120. Поэтому стойку собирают пакетом из нескольких досок, а модуль считает пакет по факту — по доскам, которые стоят вплотную и перекрывают стойку по высоте.

Стойка обрывается на низу конькового бруса, брус ложится на неё. Если довести стойку до плоскости ската, она пройдёт сквозь брус и покажется над кровлей. У односкатной крыши конька и конькового узла нет — там такой стойки не будет.

Свес над фронтоном и врезка в стропило

Свес над фронтоном держится на лесенке из консольных досок. Они врезаются в верх стропила на толщину доски — 50 мм.

Врезка ослабляет стропило. У ноги 50×250 она срезает 36 % момента сопротивления: было 520 833 мм³, осталось 333 333 мм³. Такую ногу нельзя считать по целому сечению, модуль печатает её отдельной строкой.

Врезку получают только две ноги на каждый фронтон. Крайняя лежит на наклонной обвязке щита по всей длине и не изгибается. Следующая опирается на саму лесенку, и её пролёт равен шагу консолей, а не длине ската. Остальные стропила идут целым сечением.

Что получаете в комплекте

Фронтон в проекте — это отдельный лист развёртки: каждая стойка, обвязки, закладные бруски и размеры. Бригада собирает щит на столе по листу и ставит готовым.

Вес щита учитывается при сборе нагрузок на стену под ним, а коньковая стойка и ослабленные врезкой стропила проходят отдельные проверки. Если что-то не проходит, модуль скажет это в ведомости, а не промолчит.
