Снеговой и ветровой район: с чего начинается расчёт стропил

Два числа, на которых стоит весь расчёт стропил

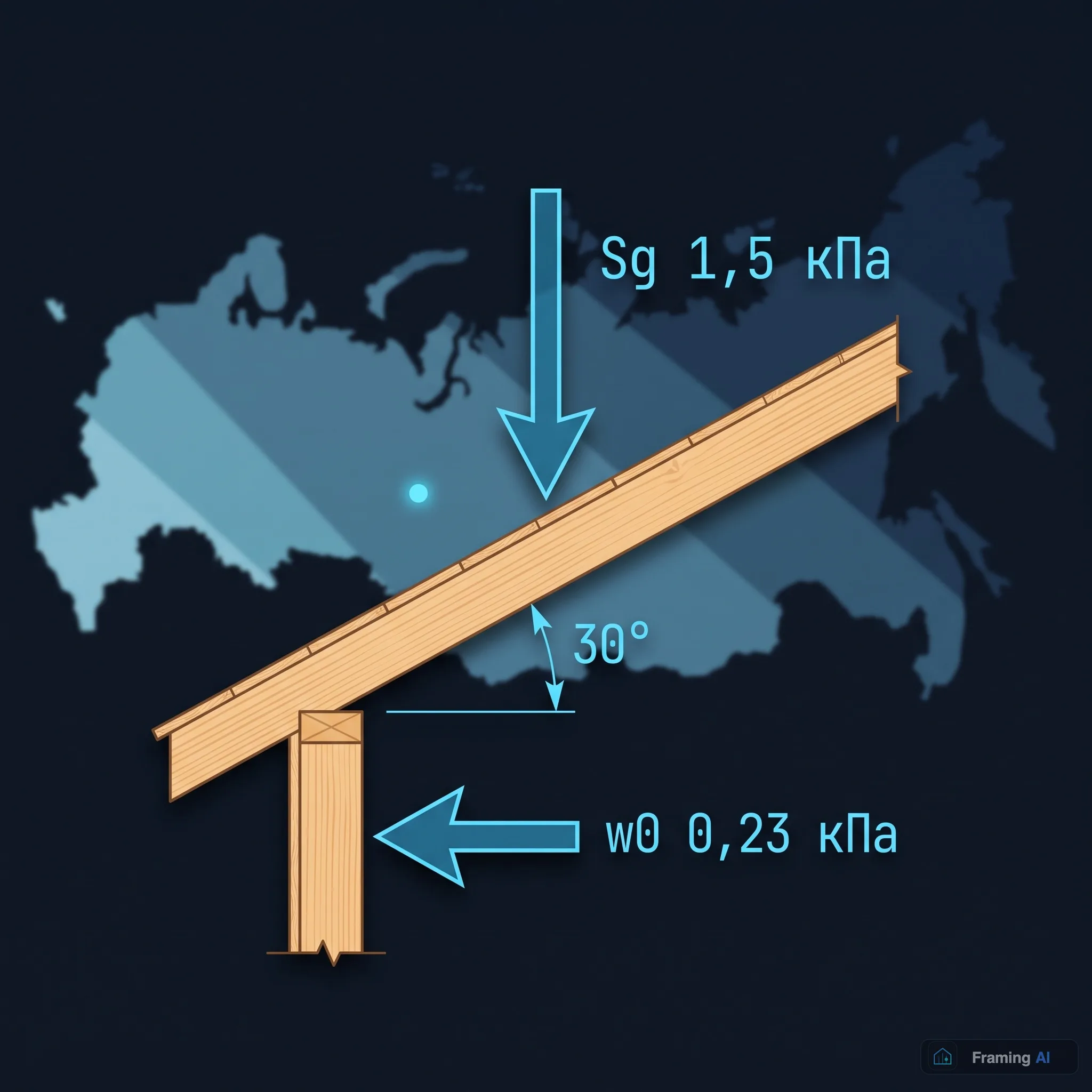

Снеговая нагрузка на стропило считается от одной величины — нормативного веса снегового покрова Sg, кПа. Ветровая — от нормативного ветрового давления w0, кПа. Дальше в формулу идут коэффициенты: угол ската, форма крыши, тип местности, снегозадержатели — но все они умножаются на Sg и w0. Ошибиться в районе — значит ошибиться в исходных данных для всего расчёта, а не в одном из многих параметров.

СП 20.13330.2016 делит территорию России на 8 снеговых районов (I–VIII) и 8 ветровых (Ia, I–VII). Каждому присвоено своё значение Sg и w0 — от почти нулевой нагрузки до нагрузки, которая уже сама по себе определяет сечение стропил.

Как калькулятор подбирает район по городу

В калькуляторе — 43 крупных города с уже проставленными снеговым и ветровым районом: выбираете город из списка, оба поля заполняются сами. Привязка ориентировочная, по картам районирования СП — для проектной точности район площадки уточняют по приложению Ж СП 20.13330.2016, а для предварительного расчёта городской привязки достаточно.

Если города в списке нет — оба района можно выставить вручную, если он уже известен из проектной документации или регионального норматива.

• ▪Москва — снеговой район III (Sg 1,5 кПа ≈ 153 кгс/м²), ветровой I (w0 0,23 кПа ≈ 23 кгс/м²).
• ▪Новосибирск — снеговой IV (2,0 кПа ≈ 204 кгс/м²), ветровой III (0,38 кПа ≈ 39 кгс/м²): снега почти на треть больше, чем в Москве.
• ▪Ростов-на-Дону — снеговой II (1,0 кПа ≈ 102 кгс/м²), ветровой III (0,38 кПа ≈ 39 кгс/м²): снега меньше, чем в Москве, а ветра — почти вдвое больше.
• ▪Сочи — снеговой II (1,0 кПа ≈ 102 кгс/м²), ветровой IV (0,48 кПа ≈ 49 кгс/м²): самый слабый снег в списке городов южнее степной зоны сочетается с одним из самых сильных ветров.
• ▪Владивосток — снеговой II (1,0 кПа ≈ 102 кгс/м²), ветровой IV (0,48 кПа ≈ 49 кгс/м²): та же комбинация, что и в Сочи, хотя климат совсем другой.

Снеговой и ветровой район не связаны друг с другом напрямую: город с небольшим снегом может стоять в сильном ветровом районе, и наоборот. Подставлять один параметр по интуиции, ориентируясь на другой, нельзя — их выбирают по отдельности, каждый по своей карте.

Восемь снеговых районов: от 51 до 408 кгс/м²

Шкала снеговых районов линейна с шагом 0,5 кПа — от I до VIII нагрузка растёт ровно в 8 раз:

• ▪I — 0,5 кПа ≈ 51 кгс/м²
• ▪II — 1,0 кПа ≈ 102 кгс/м²
• ▪III — 1,5 кПа ≈ 153 кгс/м² (Москва, Санкт-Петербург)
• ▪IV — 2,0 кПа ≈ 204 кгс/м² (Новосибирск, Казань)
• ▪V — 2,5 кПа ≈ 255 кгс/м² (Уфа, Пермь, Мурманск)
• ▪VI — 3,0 кПа ≈ 306 кгс/м²
• ▪VII — 3,5 кПа ≈ 357 кгс/м² (Петропавловск-Камчатский)
• ▪VIII — 4,0 кПа ≈ 408 кгс/м²

Разница между соседними районами — 51 кгс/м² на каждый шаг снеговой шкалы. Спутать свой район с соседним — значит недосчитать или переплатить сечением стропил на восьмую часть всей снеговой нагрузки, а от IV района до VIII она различается вчетверо.

Восемь ветровых районов: от 17 до 87 кгс/м²

• ▪Ia — 0,17 кПа ≈ 17 кгс/м²
• ▪I — 0,23 кПа ≈ 23 кгс/м² (Москва, Ярославль, Тула)
• ▪II — 0,30 кПа ≈ 31 кгс/м² (Санкт-Петербург, Казань, Пермь)
• ▪III — 0,38 кПа ≈ 39 кгс/м² (Новосибирск, Ростов-на-Дону, Барнаул)
• ▪IV — 0,48 кПа ≈ 49 кгс/м² (Сочи, Владивосток, Хабаровск)
• ▪V — 0,60 кПа ≈ 61 кгс/м² (Ставрополь)
• ▪VI — 0,73 кПа ≈ 74 кгс/м²
• ▪VII — 0,85 кПа ≈ 87 кгс/м² (самый сильный ветровой район из восьми)

Что считать дальше

Sg и w0 — это входные данные, а не готовый ответ по сечению. Дальше нагрузку на конкретное стропило считает отдельный модуль: он берёт снеговой и ветровой район, угол ската, шаг стропил (у нас по умолчанию 640 мм) и сечение (по умолчанию 50×200 — доска, без бруса) и проверяет, проходит ли стропило по прочности и прогибу. На уклонах 15–40° норма отдельно требует проверить и несимметричную снеговую нагрузку — когда на один скат ложится больше расчётного снега, чем на другой, — но это уже расчёт самой стропильной системы, а не подбор района.

Определить свой район

Калькулятор снегового и ветрового района — бесплатный, без регистрации: выберите город из 43 или задайте район вручную, и калькулятор сразу покажет Sg и w0 в кПа и кгс/м².
