Обрамление проёмов: king, jack, перемычка и доборы
Проём в каркасной стене — это не «дырка между стоек». Это отдельный силовой узел: цельные king-стойки по бокам, короткие jack-стойки под перемычку, сама перемычка, надоконная и подоконная доски, доборы над и под ними. Без всей этой обвязки нагрузка с обвязки провисает над проёмом, а окно перестаёт закрываться уже за первую зиму.
Что происходит с нагрузкой у проёма
В сплошной стене нагрузка со стропил и перекрытий равномерно давит на все стойки. Как только между стойками появляется окно, нагрузка над ним «зависает» — нужен элемент, который её примет и передаст на края проёма. Этот элемент называется перемычкой (header). Всё остальное обрамление нужно, чтобы перемычка правильно опиралась и работала как балка.

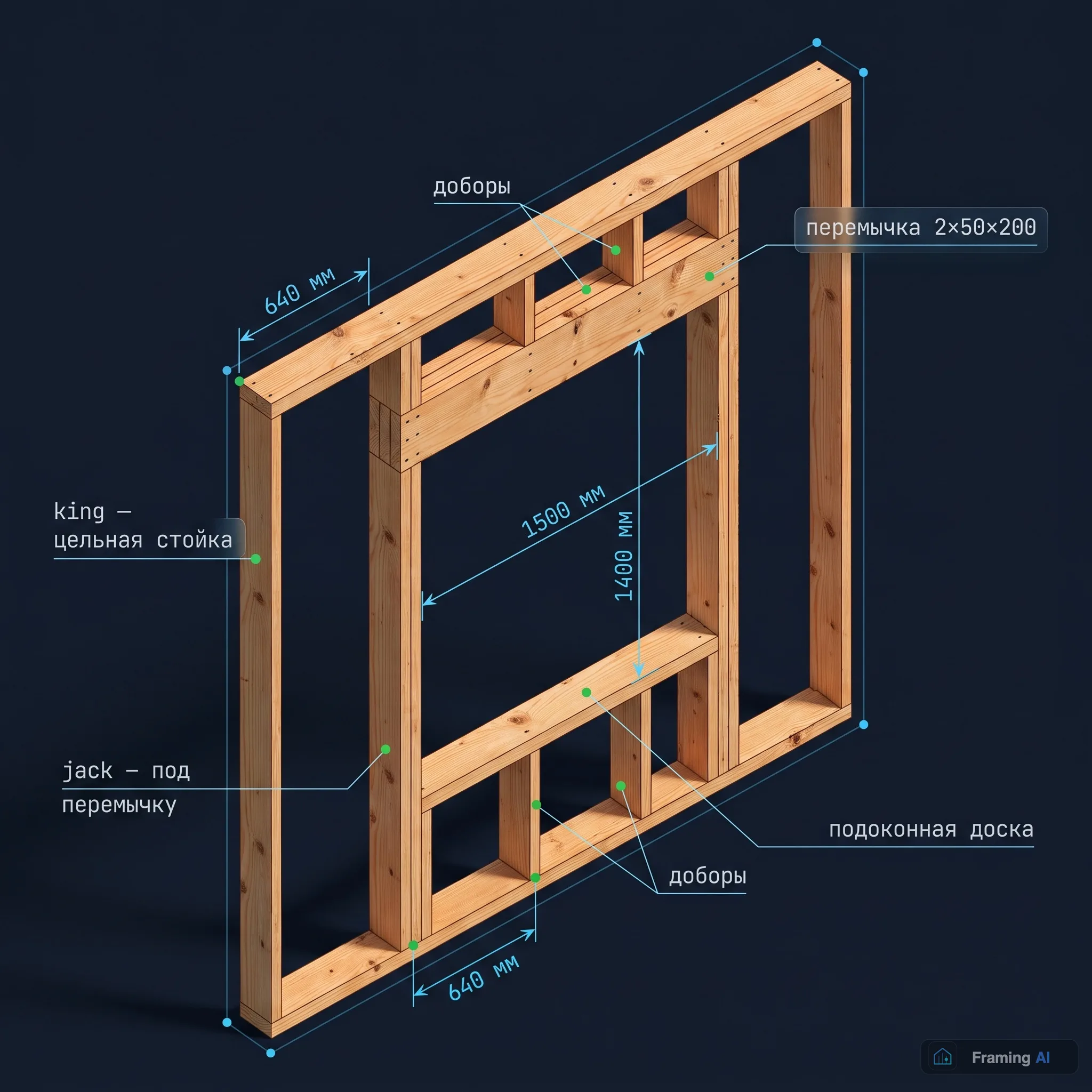

Пирог обрамления по слоям
- ▪King-стойки. Крайние стойки проёма, идущие снизу доверху во всю высоту стены. Они принимают нагрузку от перемычки и передают её на нижнюю обвязку. Их не режут, не сращивают, не заменяют коротышами.
- ▪Jack-стойки. Короткие стойки внутри king, доходят только до низа перемычки — на них она непосредственно опирается. Для широких проёмов jack-ов ставят по 2–3 с каждой стороны.
- ▪Перемычка (header). Сплочённые доски на ребро, ложатся на jack-и и перекрывают проём. Сечение и число слоёв выбирают по пролёту.
- ▪Надоконная доска. Доска плашмя между king-стойками, ложится сверху jack-ов. Даёт ровную полку для перемычки и участка, к которому крепится оконная коробка сверху.
- ▪Подоконная доска (для окна). Симметрия надоконной, только снизу — низ проёма, к ней крепится окно.
- ▪Доборы (cripple). Короткие стойки над перемычкой (до верхней обвязки) и под подоконной доской (до нижней). Шаг у них тот же, что у рядовых стоек стены — 400 или 600 мм.
Как выбирается перемычка
По таблице пролётов. Проём в свету до 1200 мм — одна доска 50×200. До 1900 — две сплочённые. До 2400 — три. Дальше начинается уже LVL или клеёная балка. Число слоёв растёт быстрее, чем пролёт, потому что перемычка работает на изгиб — прогиб растёт кубически с длиной. Наш проектировщик делает эту выборку автоматически: указываете ширину и высоту проёма, движок ставит правильную перемычку.
Типичные ошибки самодеятельного обрамления
- ▪«Вырезали стойку под проём, шляпку прибили сверху» — нет king, jack; нагрузка передаётся через одну доску плашмя, перемычка прогибается.
- ▪Поставили перемычку прямо на king (без jack). Крепление к king на гвоздях — это срез, а не смятие: со временем гвозди «текут», перемычка проседает.
- ▪Один king на две стойки соседних проёмов. Проёмы должны иметь простенок минимум в 400 мм, иначе king работает на два проёма одновременно и не справляется.
- ▪Забыли доборы над перемычкой. Верхняя обвязка провисает между king-стойками — на плане это видно как «прогиб» после первой зимы.
Проектировщик каркаса ставит все king/jack/перемычку/доборы автоматически. Указываете размер и позицию окна — обрамление собирается по норме.
