Окна в каркасной стене: узел монтажа, зазоры и три ошибки, из-за которых дует

Из чего состоит правильный проём

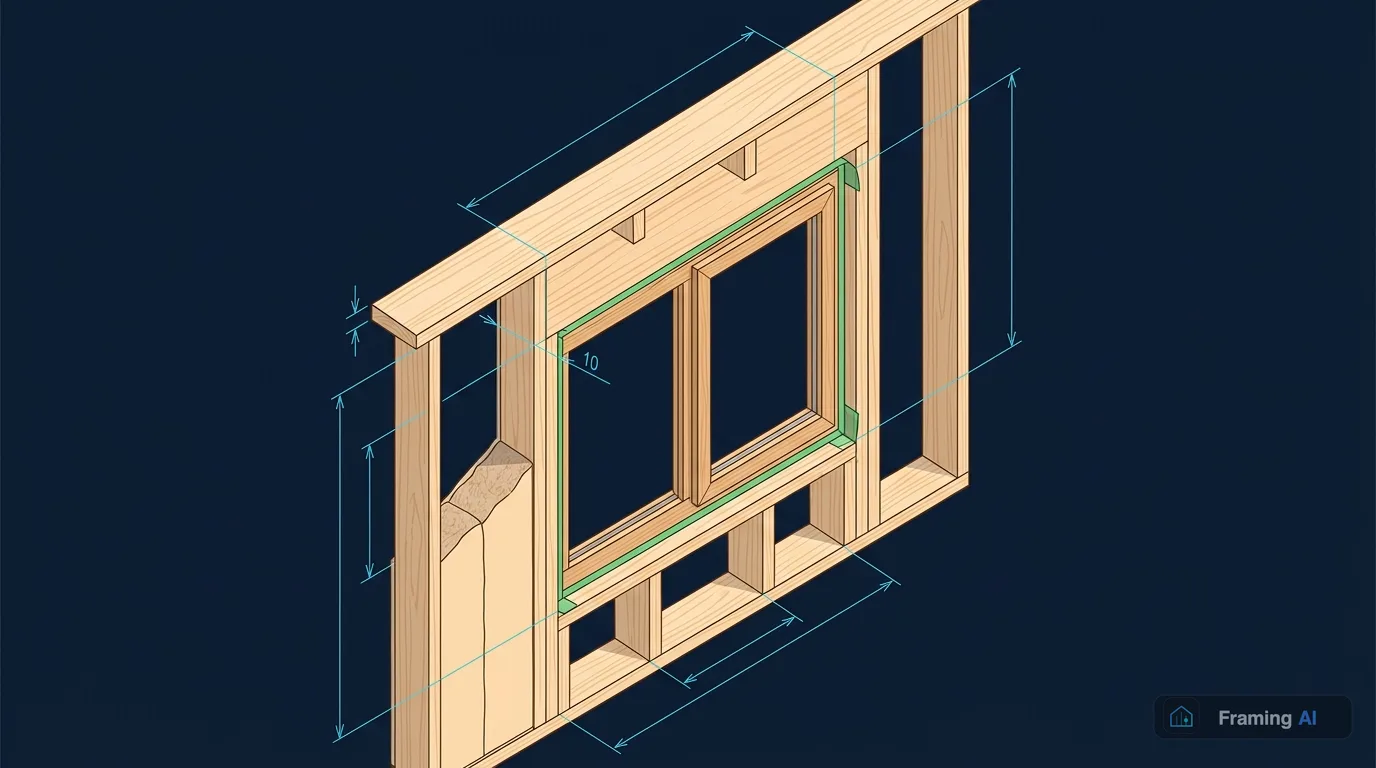

Обрамление окна — не просто вырез в обшивке. Это связка из четырёх элементов: king-стойки (крайние сплошные, от нижней обвязки до верхней), jack-стойки (укороченные, держат хедер), хедер (перемычка, воспринимающая нагрузку от верхней обвязки) и подоконная доска (rough sill). Без king/jack хедер повисает на гвоздях в стойках соседних секций — при снеговой нагрузке проём начинает «играть», штапики отходят, стеклопакет перекашивается.

Хедер под обычным окном 1500 мм — сдвоенная доска 50×150 (для одноэтажного) или 50×200 (для двухэтажного с проёмом под несущей стеной). Для проёмов шире 1800 мм — либо LVL-балка, либо тройной пакет 50×200. Опирание хедера на jack-стойку — не менее 50 мм с каждой стороны.

Рабочий зазор: 10 мм со всех сторон

Между рамой и обрамлением проёма оставляют 10 мм со всех четырёх сторон — это рабочий зазор под монтажную пену и на температурные подвижки рамы. Проём тесно «в размер» — рама распирает каркас летом (ПВХ расширяется на 2–3 мм на погонный метр при +40 °C), появляются трещины по откосам, стеклопакет теряет герметичность.

Слишком большой зазор (20–30 мм) — пена не успевает набрать структуру, оседает, откос со временем «сдувает» внутрь. Максимум — 15 мм на угол, если проём выведен неровно; больше — компенсируют дополнительной планкой, а не толстым слоем пены.

Ленты: пароизоляционная внутри, паропроницаемая снаружи

Пена — механический уплотнитель, а не гидро- и не пароизоляция. Её замуровывают между двумя лентами: изнутри — пароизоляционная (не даёт пару из комнаты попадать в пену), снаружи — паропроницаемая гидроизоляционная (даёт пару из пены выходить наружу, не пуская воду и ветер внутрь).

Ленты клеят на праймер к каркасу (не к пене!) и к раме окна. Стык лент внахлёст 50 мм, углы — с надрезом и запуском на смежную плоскость. Экономия на ленте — типовая ошибка: без неё пена набирает влагу из бетонного откоса или из воздуха комнаты, теряет объём и через 3–4 года превращается в труху. Итог — дует по периметру рамы, откос холодный, зимой конденсат по откосам.

Теплопотери через оконный узел

Сам стеклопакет — не главное. У стандартного двухкамерного окна ПВХ R ≈ 0.6 (м²·К)/Вт — в 6 раз хуже, чем у стены с 150 мм минваты. Но реальные потери через окно — это ещё и линейные мостики холода по периметру рамы. Если узел смонтирован без лент и с холодным подставочным профилем — доля потерь через периметр составляет до 30% от общих потерь окна.

Как снизить: тёплый монтаж (лента + пена + лента), утеплитель по глубине рамы (заводится под откос), тёплый подставочный профиль вместо обычного, откосы из сэндвич-панели или гипсокартона по каркасу с минватой в толще откоса.

Типовые ошибки

• ▪Ставят окно без jack-стоек — «хедер лежит на king», нагрузка идёт через гвозди в торец доски, рама через 2 сезона провисает на 3–5 мм.
• ▪Пенят проём без ленты — пена набирает влагу, оседает, откос холодный, зимой на откосах конденсат.
• ▪Заводят пену на четверть — застывшая пена мешает раме расширяться, летом рама выгибает штапики.
• ▪Ставят пароизоляционную ленту снаружи, а паропроницаемую внутри — влага из комнаты попадает в пену, откос гниёт изнутри.
• ▪Не утепляют откосы — линейный мостик холода по периметру рамы даёт до 30% дополнительных теплопотерь окна.
