Укосина в каркасном доме: зачем нужна и как врезать

Что именно держит укосина

Укосина воспринимает горизонтальную нагрузку от ветра и работает на сжатие и растяжение вдоль своей оси. Её задача — не дать стене перекоситься в собственной плоскости. Это называют диафрагмой жёсткости: без неё каркас вертикальную нагрузку несёт, а ветровую передать в фундамент не может.

Второй, менее очевидный смысл — геометрия при монтаже. Пока щиты подняты, но обшивки нет, стены держит только диагональ. Поэтому до установки постоянных диафрагм каркас обязательно раскрепляют временными подкосами — хотя бы доской по диагонали на гвозди, которую потом снимают.

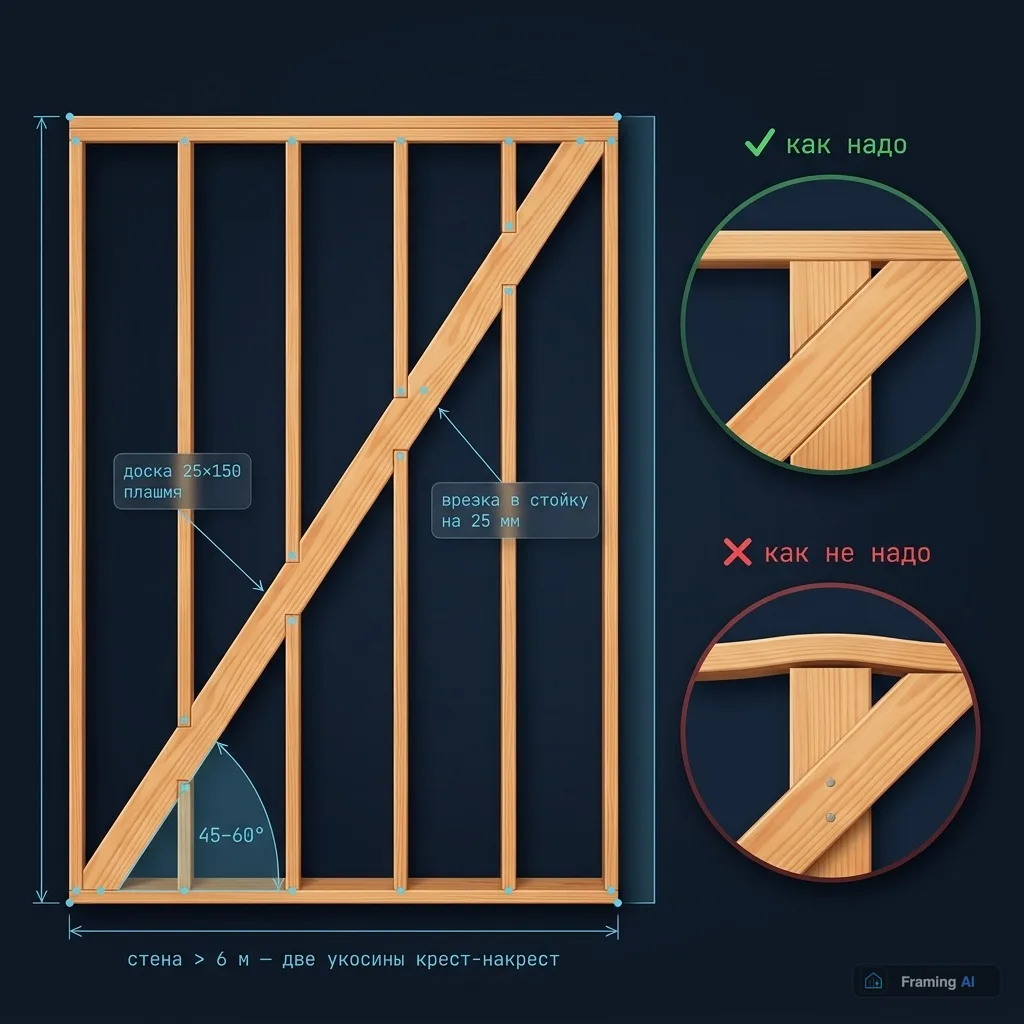

Доска 25×150 плашмя, врезка на 25 мм

Укосину ставят врезной: в стойках выбирают паз на толщину доски, и диагональ ложится заподлицо с наружной гранью стены. Сечение — 25×150 плашмя: пласть 150 мм работает в плоскости стены, толщина 25 мм уходит в тело стойки.

Ориентация именно такая не из удобства. Если положить ту же доску наоборот, 150 мм в глубину, паз прорежет стойку насквозь. При врезке на 25 мм стойка 150 мм теряет четверть толщины и сохраняет 125 мм рабочего сечения — это допустимо. Накладывать укосину поверх стоек нельзя: обшивка ляжет на горб, между листом и стойками останется пустота, а крепёж уйдёт в воздух.

Сколько укосин и где

Разумная раскладка для стены обычного дома выглядит так:

• ▪Стена короче 2 м — отдельной укосины не требует: работают угловые стойки и обшивка.
• ▪Стена от 2 до 6 м — одна укосина в каждой полураме, от нижней обвязки в углу вверх к верхней.
• ▪Стена длиннее 6 м — по укосине в каждом монтажном щите, симметрично, крест-накрест.
• ▪Угол наклона — 45–60°: положе диагональ теряет длину плеча, круче — плохо работает на сжатие.
• ▪Упор — обязательно в обвязку, а не в середину стойки: иначе усилие некуда передать.

Укосина, упирающаяся в проём, бесполезна: диагональ должна идти от обвязки до обвязки непрерывно. Если окно попадает на её путь, укосину переносят в соседнюю полураму или закрывают стену обшивкой.

Два симметричных раскоса на длинной стене работают лучше одного длинного: одна диагональ держит нагрузку только в одну сторону хорошо, а в обратную — хуже, потому что на сжатии доска стремится выгнуться. Крест из двух укосин снимает этот перекос: в любую сторону одна из них работает на растяжение.

Когда вместо укосины — сплошная обшивка

ОСП или фанера, пришитые по всей площади стены, работают как диафрагма лучше любой доски: усилие размазано по всему листу, а не собрано в одну диагональ. Если стены всё равно зашиваются плитой, отдельные укосины обычно не ставят — экономят и работу, и место в слое утеплителя.

Но плита работает диафрагмой только при сплошной пришивке по краям и по промежуточным стойкам, с заданным шагом гвоздя. Лист, прихваченный по углам «чтобы держался до обшивки», жёсткости не даёт — это просто ветрозащита. И наоборот: там, где стена зашивается только мягкой плитой или мембраной, диагональ обязательна.

Решает, впрочем, не привычка, а проект. В нашем комплекте чертежей жёсткость стен в их плоскости не назначается: показан несущий каркас, а диафрагмы — укосины либо сплошная плитная обшивка — выбирает проектировщик или подрядчик. Эта строка стоит прямо на листе общих данных, чтобы решение не потерялось между чертежом и стройкой.

Три ошибки на укосинах

Первая — укосина «в полдерева» на один гвоздь в каждую стойку. Крепёж решает не меньше, чем сама доска: диагональ на растяжении вырывает одиночный гвоздь. Вторая — сырая доска: высыхая, она укорачивается, паз разбивается, соединение начинает люфтить и стена снова дышит на ветру.

Третья и самая дорогая — снять временные подкосы раньше, чем встанет постоянная диафрагма. Коробка стоит ровно до первого сильного ветра; вернуть перекошенный каркас в геометрию после этого сложнее, чем собрать заново.
