Чертежи каркасного дома: что должно быть в комплекте

Чем комплект отличается от «проекта дома»

Проект дома отвечает на вопрос «как будет выглядеть и как жить». Рабочий комплект отвечает на вопрос «какую доску взять, какой длины отпилить и куда прибить». Первый нужен вам, второй — бригаде и снабженцу. Если на чертеже нет марки конкретной доски, это ещё не рабочий комплект.

Признак рабочего листа простой: каждая деталь на нём имеет марку, и эта же марка находится в ведомости и в спецификации. Тогда спор «а сколько стоек тут должно быть» решается не голосом, а сверкой листа с ведомостью.

Планы каркаса — листы ПК

План каркаса — вид сверху на один слой конструкции: обвязка по фундаменту, лаги цоколя, стены яруса, балки перекрытия, каркас кровли. Их нумеруют по порядку сборки — ПК-1, ПК-2 и дальше, — чтобы альбом читался как последовательность работ, а не как набор картинок.

На плане видны оси, шаг несущих элементов и места, где шаг сбивается: проёмы, лестничный проём, опоры под перегородками. Шаг стоек и балок у нас единый на весь каркас — 640 мм: так стойка, лага и стропило стоят на одной линии, нагрузка идёт сверху вниз без разрыва, а утеплитель встаёт в пролёт 590 мм в свету без подрезки.

Читать альбом надо в порядке листов, а не выборочно. Нумерация идёт по порядку сборки: сначала то, что кладут первым. Если на стройке открывают сразу лист с кровлей, обычно выясняется, что под него уже что-то собрано не так — обвязка сдвинута, балка стоит не на той оси.

Развёртки стен, фронтоны и кровля

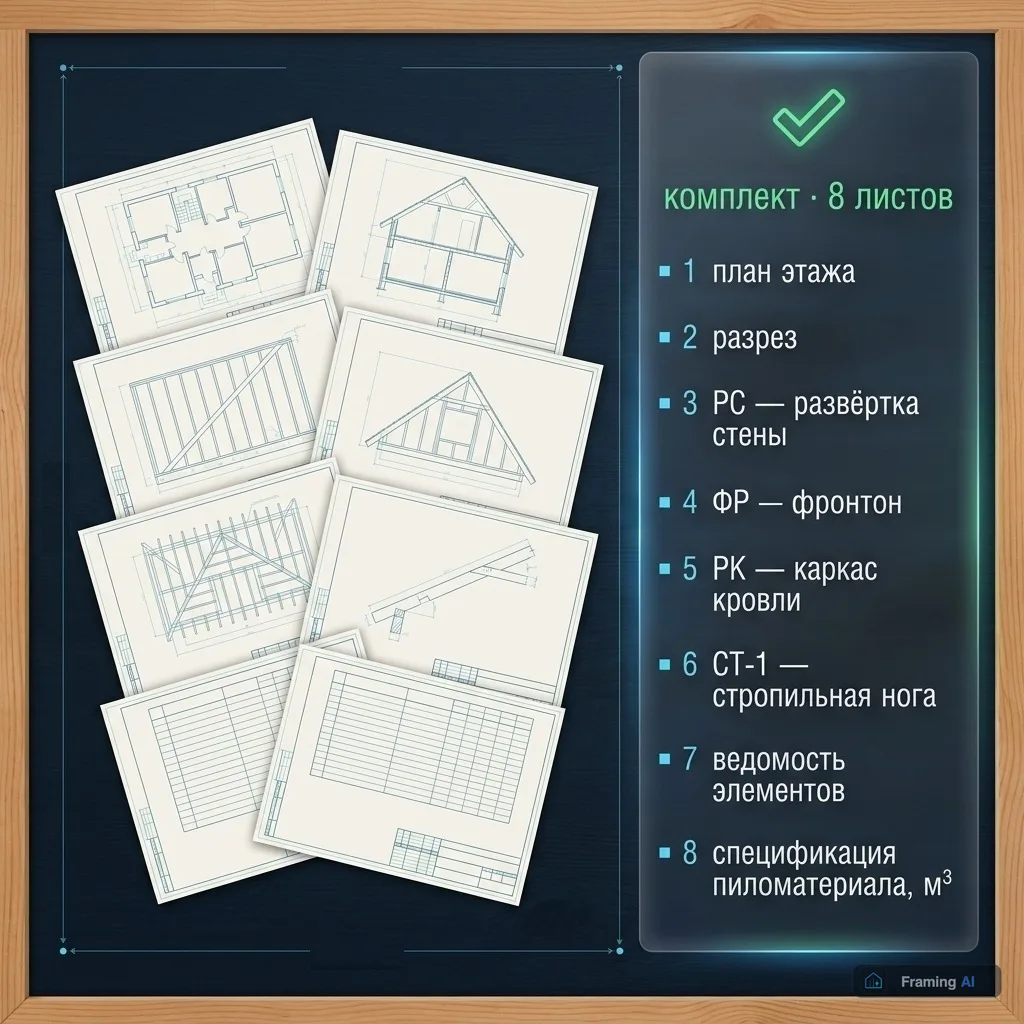

Развёртка стены (листы РС) — это вид на стену изнутри, как на щит, лежащий на сборочном столе. На ней каждая стойка, обвязки, обрамление проёма, перемычка и доборы. Именно по РС бригада собирает щит и поднимает его на место. Фронтоны идут отдельными листами (ФР) — у них стойки режутся по скату, длина каждой своя. Каркас кровли и её обрамление — листы РК.

Стропильная нога выносится на отдельный лист СТ-1 с деталировкой: длина по скату, углы и глубина запилов у конька и на обвязке, свес. Без этого листа первую стропилу режут «по месту», а остальные копируют с неё вместе с ошибкой.

Ведомость и спецификация — здесь деньги

Ведомость элементов связывает марку на чертеже с конкретной доской: сечение, длина, количество. Спецификация пиломатериала (лист СП) сводит всё по сечениям и даёт объём в кубах — то, с чем едут на базу. Объём в ней указан без припусков на пропил и подгонку: сколько реально придётся купить хлыстов, показывает уже карта раскроя.

Разница между спецификацией и раскроем — это и есть ваш отход. На каркасном доме он легко достигает пятой части закупки, если хлысты подбирать наугад, и падает вдвое, если резать по карте.

Ещё одна вещь, которую даёт ведомость, — приёмка. По ней считают то, что уже собрано: столько ли стоек в щите, то ли сечение у перемычки, не заменил ли подрядчик доску 50×200 на 50×150 «потому что на базе не было». Без марок такая сверка превращается в спор, а с марками — в пять минут с чертежом в руках.

Чего в комплекте нет — и это честно

Наш комплект показывает несущий каркас: стойки, обвязки, балки, стропила. Жёсткость стен в их плоскости он не назначает — её выбирает проектировщик или подрядчик: укосины либо сплошная плитная обшивка. Каркас без диафрагм держит вертикальную нагрузку, но не держит ветер и не сохраняет геометрию при монтаже, поэтому до установки диафрагм его раскрепляют временными подкосами. Эта фраза стоит прямо на листе общих данных — чтобы никто не собрал коробку и не оставил её на выходные без раскрепления.

Также в комплекте нет инженерных сетей, отделки и фундамента как конструкции — это отдельные разделы и отдельные модули на сайте.
