Двойная верхняя обвязка: зачем она и когда без неё нельзя
«У соседа обвязка в один ряд, дом стоит десять лет — зачем платить за вторую?» Ответ короткий: одиночная верхняя обвязка не связывает углы и не перекрывает стыки досок. Второй ряд стоит копейки, а работает как силовой пояс всего этажа. Разбираем, зачем она, где обязана быть и когда можно обойтись одним рядом.
Что делает верхняя обвязка
Верхняя обвязка — доска плашмя поверх всех стоек стены. Через неё нагрузка с балок перекрытия и стропил передаётся на стойки. Одновременно она держит стены вместе: не даёт им «разъехаться» и превращает набор стоек в жёсткую раму.
Зачем нужен второй ряд
- ▪Перевязка стыков. Стандартная доска — 6 метров; на длинной стене обвязку сращивают. Первый ряд имеет стык где-то посередине — второй ряд обязан этот стык перекрыть.

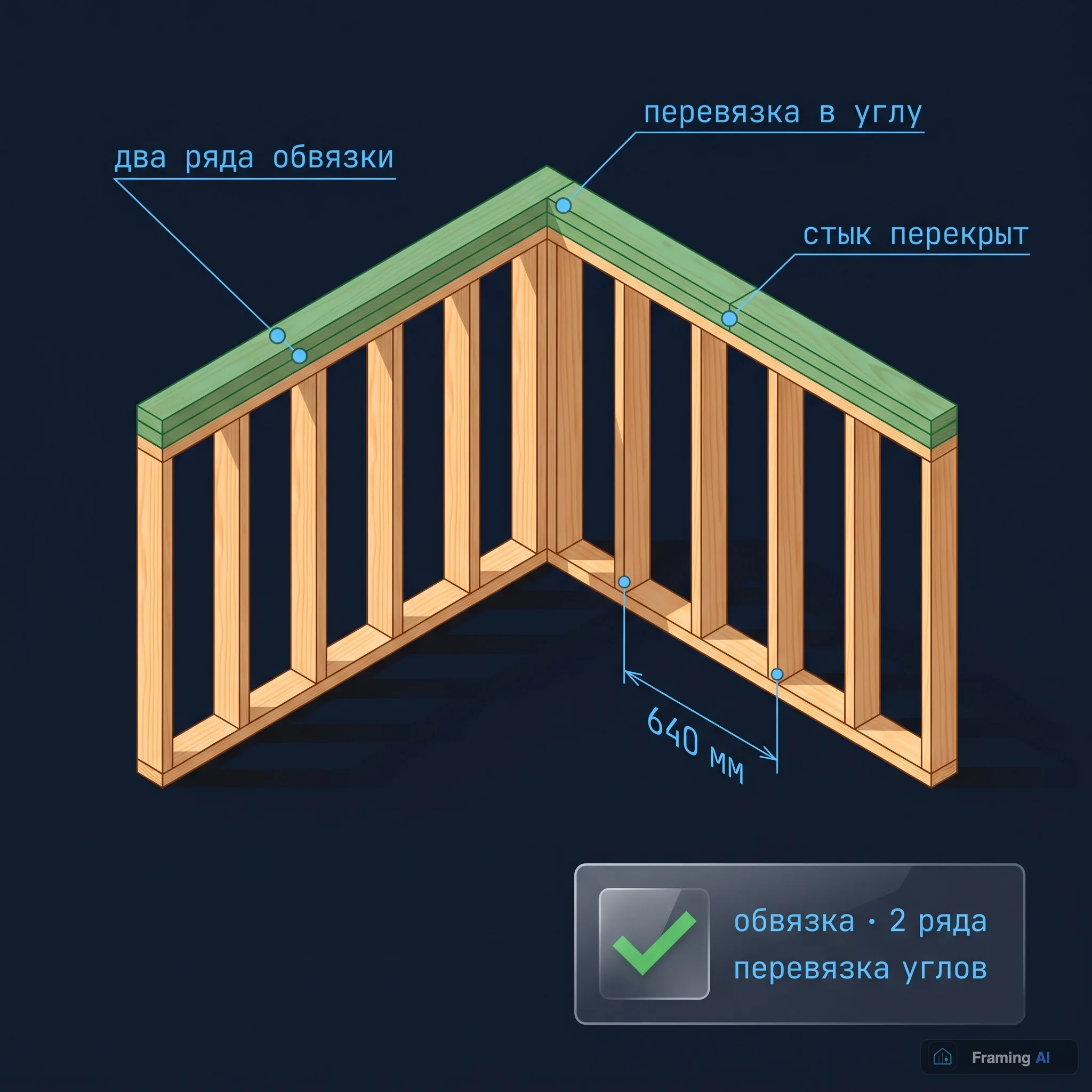

- ▪Связывание углов. В углу первый ряд одной стены доходит до края, второй — заходит на соседнюю. Стены превращаются в единое кольцо.
- ▪Опирание балок между стойками. Балка перекрытия может встать не над стойкой — двойная обвязка распределяет её нагрузку на две соседние.
- ▪Запас на местное сминание. Под концентрированной нагрузкой (пример: точка подъёма стропильной ноги) одна доска сминается, две держат.
Где обязана быть двойной
Двойная верхняя обвязка нужна на всех наружных несущих стенах одноэтажного и двухэтажного каркасника. Для внутренних несущих перегородок — тоже: если на них опираются балки перекрытия. Ненесущая межкомнатная перегородка технически может обойтись одним рядом, но проще сделать всё одинаково: расход дерева небольшой, ошибок меньше.
Где хватит одного ряда
- ▪Аттиковая стенка мансарды под самым коньком — там уже нет ни балок, ни стропил, а стойки коротенькие.
- ▪Стена под скатом крыши, где стойки упираются прямо в стропильную ногу — обвязка не нужна вообще, её функцию выполняет само стропило.
- ▪Времянка, хозблок 3×2, курятник — там нагрузок нет, и один ряд стоит по традиции, чтобы удобно стыковать кровлю.
Как это выглядит в чертежах
На развёртке стены двойная обвязка — два тонких прямоугольника друг над другом, поверх всех стоек. Стыки между досками первого ряда обозначаются вертикальными линиями и обязаны разойтись со стыками второго. В спецификации это отдельная строка «обвязка верхняя, 2 ряда»: длина считается по периметру стены, умноженная на два.
В нашем проектировщике двойная верхняя обвязка ставится по умолчанию — и на наружных стенах, и на перегородках. Стыки автоматически разъезжаются, ничего вручную не подгонять.
