Проект каркасного дома 6×9 Застолье

Дом · 6×9 · 1 этаж · 2 спальни · 47,3 м²

1 / 4Планировка ↓

Главные цифры

Габариты: 6×9 м по наружным стенам
Общая площадь: 47,3 м²
Жилая площадь: 40,4 м² — спальни и гостиные
Этажность: 1 этаж
Спальни: 2
Санузлы: 1
Высота потолка: 2750 мм (от пола до низа балок перекрытия)
Кровля: двускатная, уклон 30°
Снеговая нагрузка: район 3 — 153 кгс/м² (1,50 кПа), на неё рассчитана кровля
Каркас стен: доска 50×150, шаг стоек 640 мм
Утепление стен: до 150 мм — по ширине стойки, 590 мм в свету под плиту 600 мм; в смету не входит
Пиломатериал: 12,6 м³, 817 деталей — по спецификации, без припусков
Смета на материалы: 262 730 ₽ — каркас, розничные цены на 08.2026, ±15 % по региону

Планировка

Санузел3,9 м²
Прихожая3,0 м²
Кухня-гостиная16,6 м²
Спальня 211,5 м²
Спальня 112,3 м²
Всего47,3 м²

Чем удобна эта планировка

Кухня-гостиная 16,6 м² — самая большая комната дома. Она угловая, с окнами на фасад и на торец.

Вход — с торца дома, в прихожую 3,0 м². Из неё три двери: в санузел 3,9 м², в кухню-гостиную и в спальню 11,5 м². В спальню 12,3 м² входят через кухню-гостиную.

Обе спальни — в задней половине дома, за несущей стеной. Обе угловые, в каждой по два окна на две стороны. В каждой встаёт двуспальная кровать 1,6 × 2,0 м с проходами с обеих сторон.

Кому подходит. Семье с ребёнком или паре с гостевой спальней. Тем, кто любит собираться за одним столом: общая комната здесь больше любой спальни. Вход с торца удобен, если дом стоит торцом к улице — например, на узком участке. Хватит дома поменьше — «Уют» (6×8).

Окна на плане расставлены, но держит их узел: как собрать проём в каркасной стене, чтобы из него не дуло — зазор под пену, лента снаружи и три ошибки, из-за которых откос промерзает в первую же зиму.

Что в комплекте

83 листа A3 · PDF

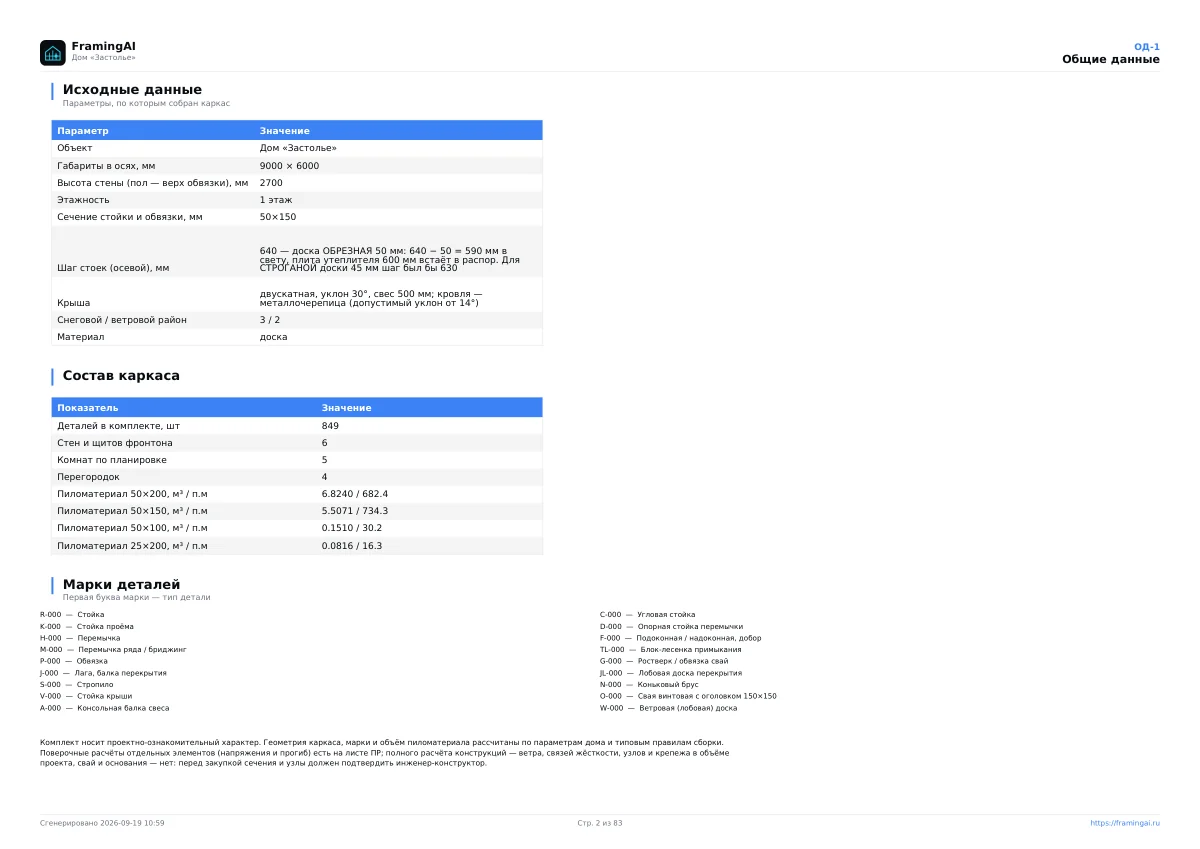

Общие данные: общий вид каркаса, ведомость листов, указания по усилению — 4 листа

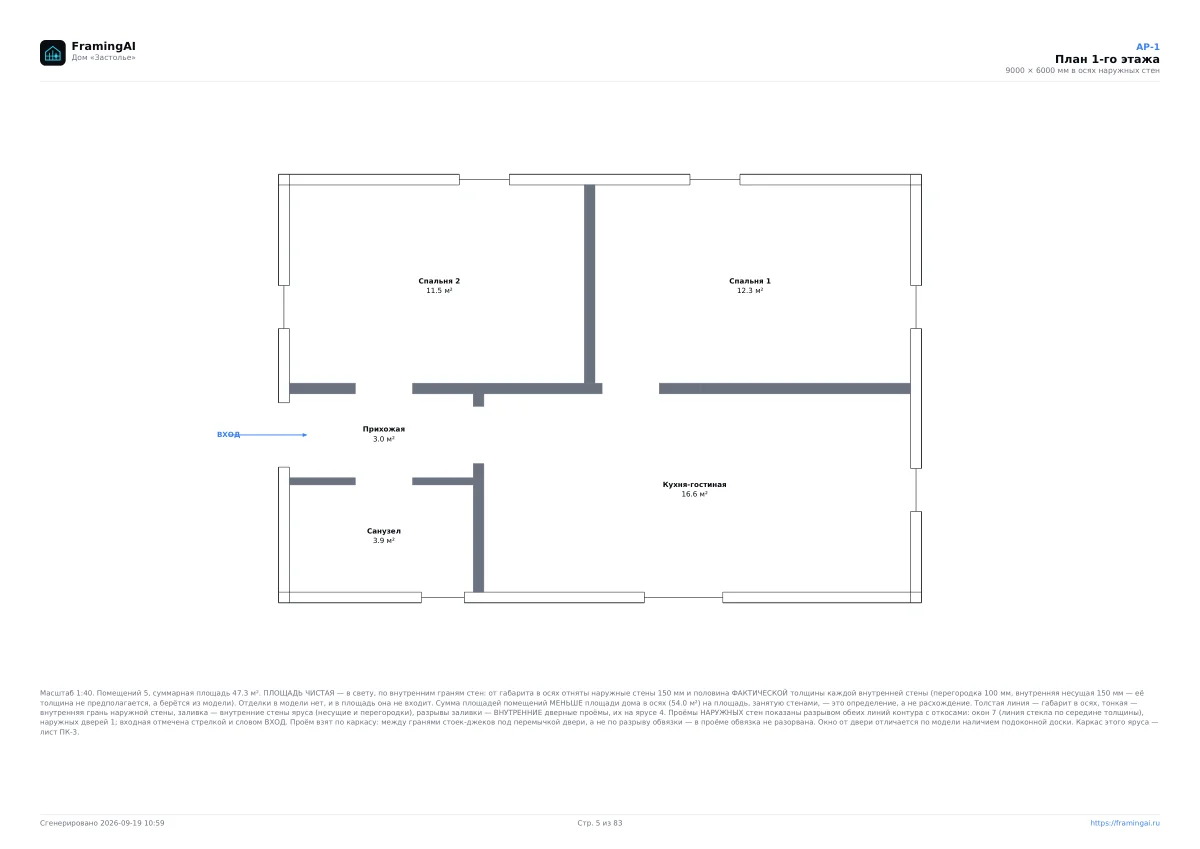

План этажа с площадями помещений — 1 лист
Планы каркаса: ростверк, лаги, обвязка, перекрытия — 4 листа

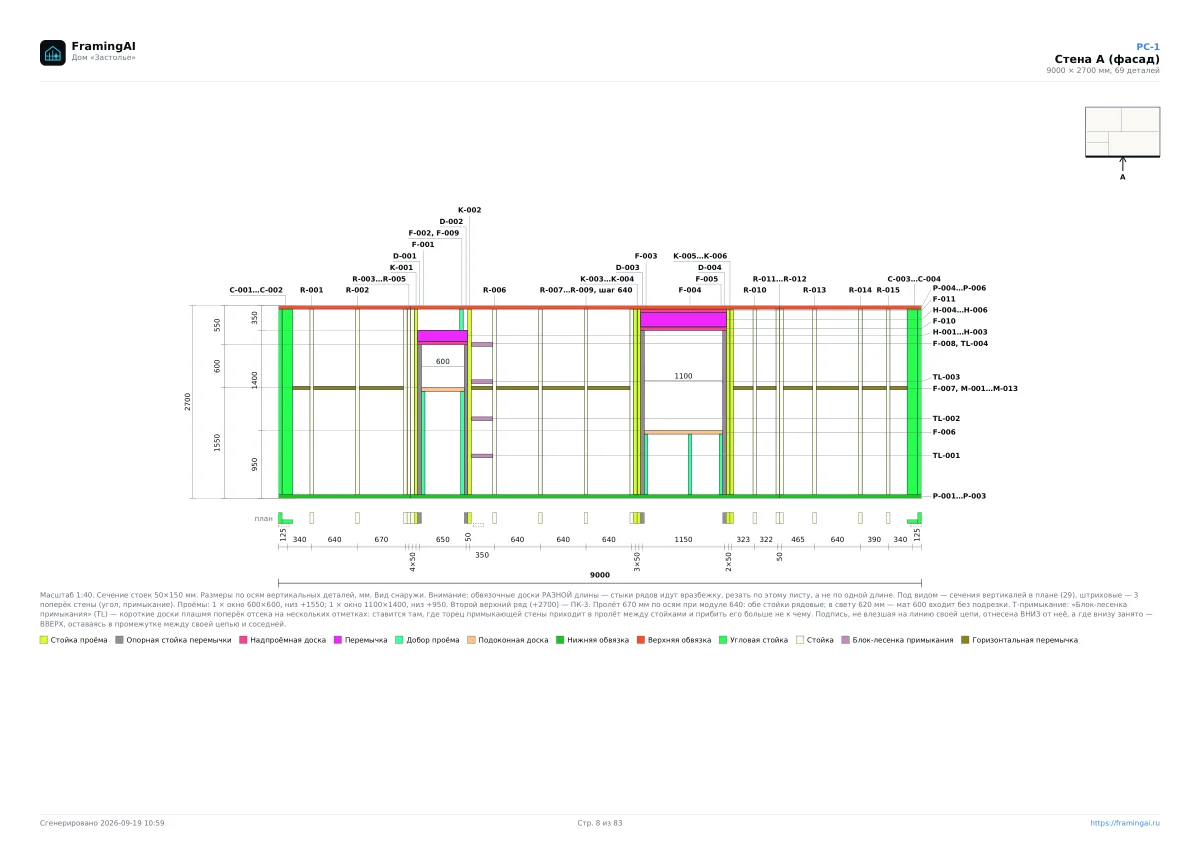

Развёртки всех стен — 8 листов
Фронтоны — 2 листа
Ряд коньковых стоек — 1 лист
План стропил и стропильная нога — 2 листа
Разрезы — 2 листа
Узлы — 2 листа
Ведомость элементов каркаса (марка, сечение и длина каждой детали) — 29 листов
Спецификация пиломатериала — 4 листа
Карта раскроя пиломатериала — 12 листов
Закупка: пиломатериал, метизы и крепёж — 2 листа

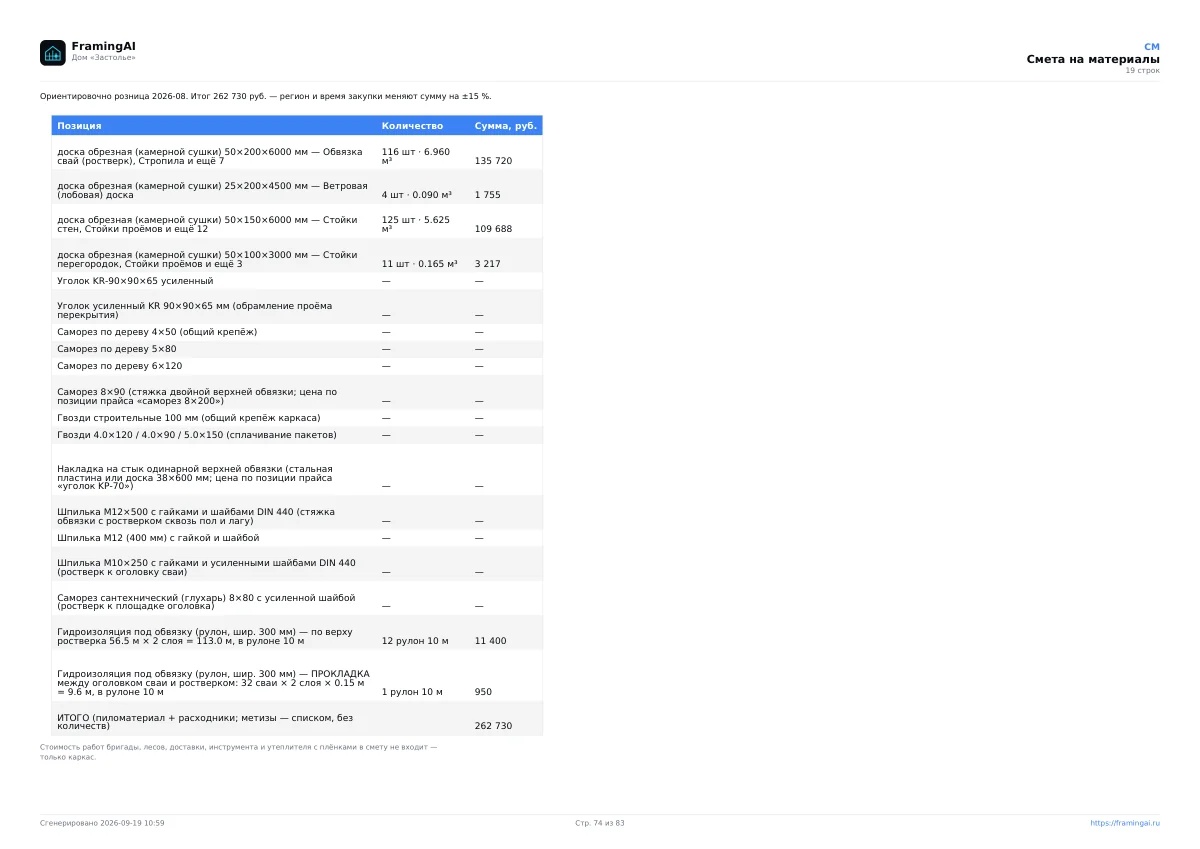

Смета на материалы — 1 лист
Порядок сборки — 2 листа
Акт приёмки монтажа каркаса — 1 лист
Ведомость проверок каркаса — 6 листов

Образцы листов — посмотреть бесплатно:

Чего нет в комплекте и что нельзя изменить

Фундамент, инженерные сети и отделка в комплект не входят.
Это не рабочий проект с подписью конструктора.
Готовый комплект без правок: вы получаете ровно этот дом. Другие размеры или своя планировка — в проектировании.

Вопросы

Как оплатить?

Кнопкой «Купить» — на странице банка, картой или через СБП. Промежуточных шагов нет: почта, оплата, файл.

Куда придёт файл?

PDF придёт на почту, указанную при покупке, вложением в письмо. Он же всегда лежит в кабинете, в разделе «Покупки».

Что делать, если письмо не пришло?

Проверьте папку «Спам». Если письма нет — откройте кабинет: там можно скачать файл и отправить письмо ещё раз. Не получается войти — напишите в поддержку.

Можно ли по этому строить?

Это чертежи каркаса именно этого дома — без правок. Фундамент, инженерия и отделка в комплект не входят, и это не рабочий проект с подписью конструктора.

Что будет, если каркас в чертежах обновят?

Новая версия появится в кабинете бесплатно, рядом с купленной. Купленный файл не заменяется: по нему можно спокойно строить дальше.
