Проект каркасного дома 6×10 Лад

Дом · 6×10 · 1 этаж · 2 спальни · 52,5 м²

1 / 4Планировка ↓

Главные цифры

Габариты: 6×10 м по наружным стенам
Общая площадь: 52,5 м²
Жилая площадь: 42,0 м² — спальни и гостиные
Этажность: 1 этаж
Спальни: 2
Санузлы: 1
Высота потолка: 2750 мм (от пола до низа балок перекрытия)
Кровля: двускатная, уклон 35°
Снеговая нагрузка: район 3 — 153 кгс/м² (1,50 кПа), на неё рассчитана кровля
Каркас стен: доска 50×150, шаг стоек 640 мм
Утепление стен: до 150 мм — по ширине стойки, 590 мм в свету под плиту 600 мм; в смету не входит
Пиломатериал: 13,7 м³, 901 деталь — по спецификации, без припусков
Смета на материалы: 286 495 ₽ — каркас, розничные цены на 08.2026, ±15 % по региону

Планировка

Кухня-гостиная15,5 м²
Прихожая4,1 м²
Санузел6,4 м²
Спальня 113,2 м²
Спальня 213,3 м²
Всего52,5 м²

Чем удобна эта планировка

Пять помещений на одном этаже, площадь помещений — 52,5 м². У фасада расположены кухня-гостиная 15,5 м², прихожая 4,1 м² и санузел 6,4 м². За ними — две спальни 13,2 и 13,3 м².

Вход с фасада ведёт в прихожую. Кухня и гостиная объединены: отдельной кухни нет. Спальни занимают заднюю половину дома и почти равны по площади. Отдельных коридора, гардеробной и котельной в планировке нет.

Из прихожей — в кухню-гостиную, санузел и спальню 13,3 м². В спальню 13,2 м² проходят через кухню-гостиную: отдельного прохода из прихожей у неё нет.

У кухни-гостиной окна на фасад и на торец. У каждой спальни — окно на задний фасад и окно в торце. В санузле есть окно, в прихожей окна нет.

Кому подходит. Семье, которой нужны две отдельные спальни и общая комната на одном этаже. Если важнее отдельное место для одежды, у «Отрады» есть гардеробная 2,6 м², а спальни меньше — по 9,9 м².

Окна на плане расставлены, но держит их узел: как собрать проём в каркасной стене, чтобы из него не дуло — зазор под пену, лента снаружи и три ошибки, из-за которых откос промерзает в первую же зиму.

Что в комплекте

89 листов A3 · PDF

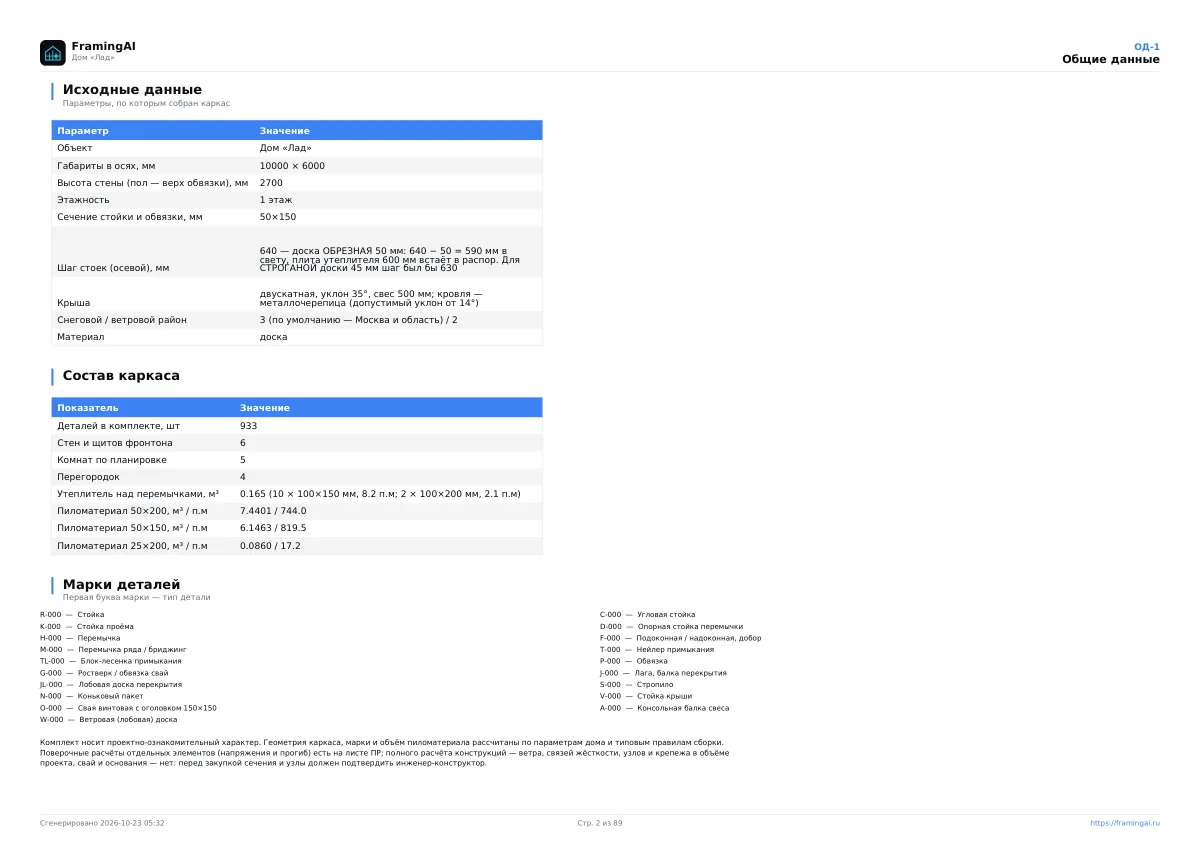

Общие данные: общий вид каркаса, ведомость листов, указания по усилению — 4 листа

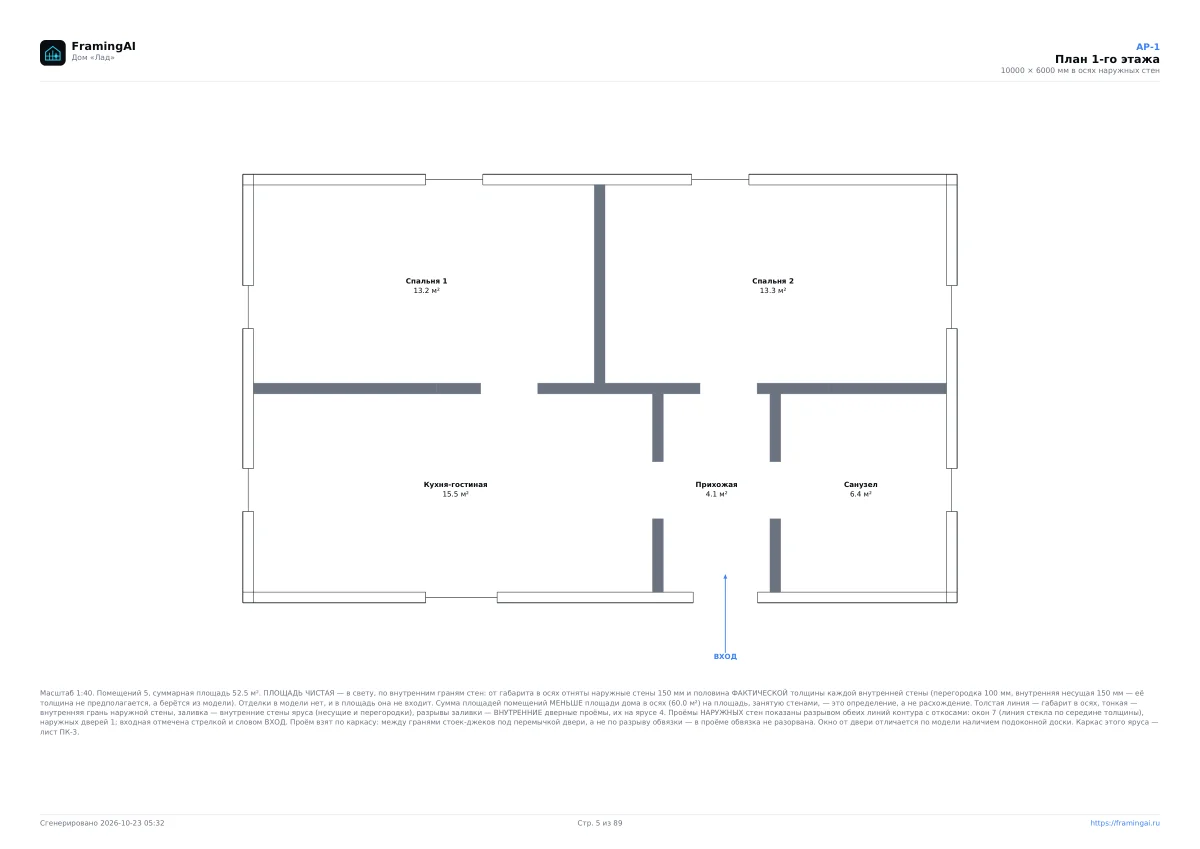

План этажа с площадями помещений — 1 лист
Планы каркаса: ростверк, лаги, обвязка, перекрытия — 4 листа

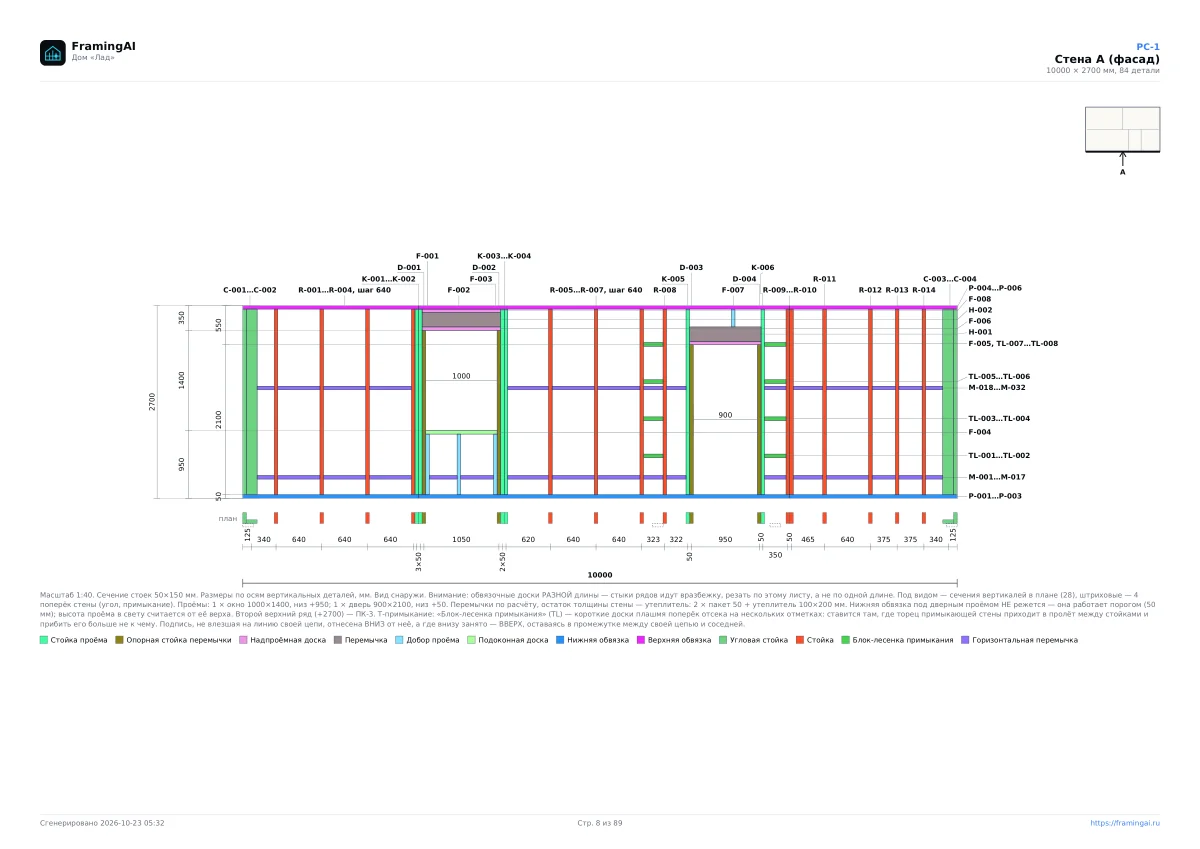

Развёртки всех стен — 8 листов
Обшивка — диафрагма — 1 лист
Обшивка — раскрой плит — 1 лист
Фронтоны — 2 листа
Ряд коньковых стоек — 1 лист
План стропил и стропильная нога — 2 листа
Разрезы — 2 листа
Узлы — 2 листа
Ведомость элементов каркаса (марка, сечение и длина каждой детали) — 32 листа
Спецификация пиломатериала — 4 листа
Карта раскроя пиломатериала — 13 листов
Закупка: пиломатериал, метизы и крепёж — 2 листа

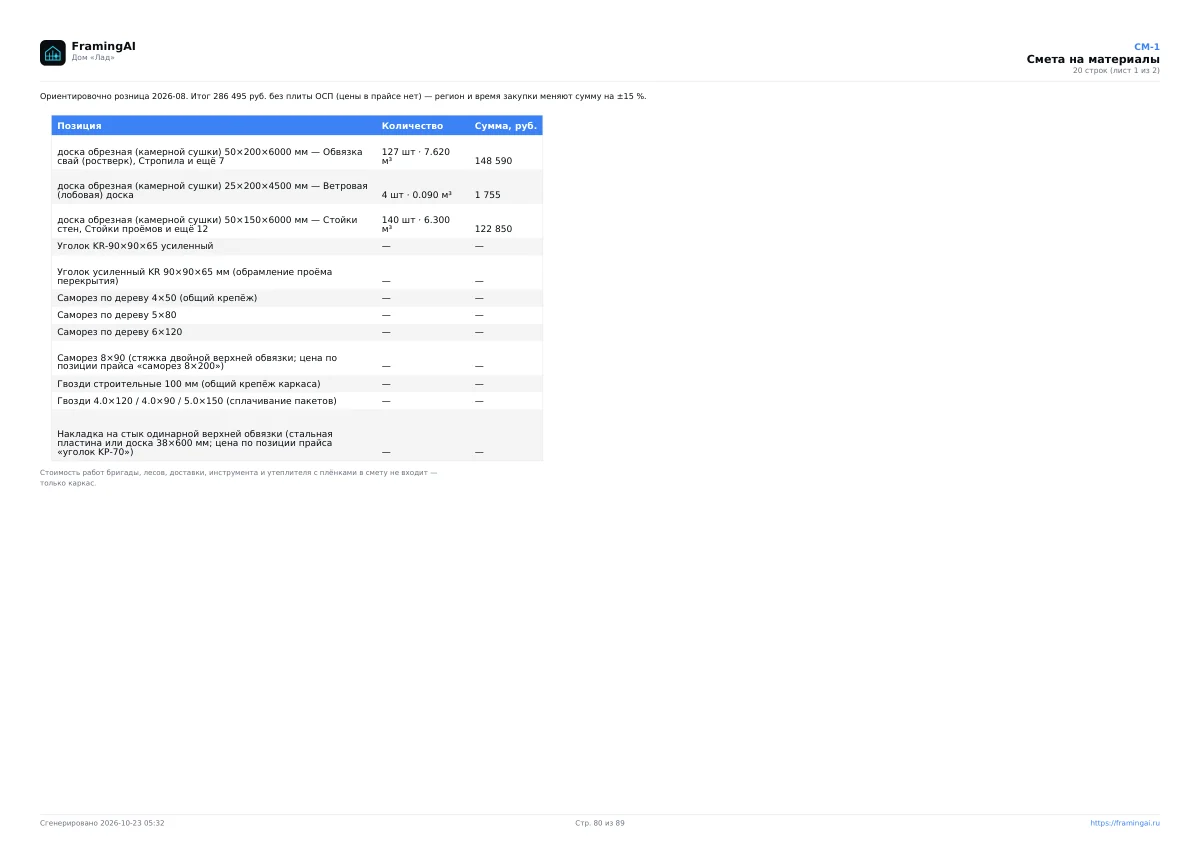

Смета на материалы — 2 листа
Порядок сборки — 2 листа
Акт приёмки монтажа каркаса — 1 лист
Ведомость проверок каркаса — 5 листов

Образцы листов — посмотреть бесплатно:

Чего нет в комплекте и что нельзя изменить

Фундамент, инженерные сети и отделка в комплект не входят.
Это не рабочий проект с подписью конструктора.
Готовый комплект без правок: вы получаете ровно этот дом. Другие размеры или своя планировка — в проектировании.

Вопросы

Как оплатить?

Кнопкой «Купить» — на странице банка, картой или через СБП. Промежуточных шагов нет: почта, оплата, файл.

Куда придёт файл?

PDF придёт на почту, указанную при покупке, вложением в письмо. Он же всегда лежит в кабинете, в разделе «Покупки».

Что делать, если письмо не пришло?

Проверьте папку «Спам». Если письма нет — откройте кабинет: там можно скачать файл и отправить письмо ещё раз. Не получается войти — напишите в поддержку.

Можно ли по этому строить?

Это чертежи каркаса именно этого дома — без правок. Фундамент, инженерия и отделка в комплект не входят, и это не рабочий проект с подписью конструктора.

Что будет, если каркас в чертежах обновят?

Новая версия появится в кабинете бесплатно, рядом с купленной. Купленный файл не заменяется: по нему можно спокойно строить дальше.
