Проект каркасного дома 7×9 Отрада

Дом · 7×9 · 1 этаж · 2 спальни · 54,7 м²

1 / 4Планировка ↓

Главные цифры

Габариты
7×9 м по наружным стенам
Общая площадь
54,7 м²
Жилая площадь
34,5 м² — спальни и гостиные
Этажность
1 этаж
Спальни
2
Санузлы
1
Высота потолка
2750 мм (от пола до низа балок перекрытия)
Кровля
двускатная, уклон 35°
Снеговая нагрузка
район 3 — 153 кгс/м² (1,50 кПа), на неё рассчитана кровля
Каркас стен
доска 50×150, шаг стоек 640 мм
Утепление стен
до 150 мм — по ширине стойки, 590 мм в свету под плиту 600 мм; в смету не входит
Пиломатериал
14,8 м³, 1028 деталей — по спецификации, без припусков
Смета на материалы
333 807 ₽ — каркас, розничные цены на 08.2026, ±15 % по региону

Планировка

  • Кухня-гостиная14,7 м²
  • Прихожая5,8 м²
  • Санузел4,2 м²
  • Гардеробная2,6 м²
  • Коридор7,6 м²
  • Спальня 19,9 м²
  • Спальня 29,9 м²
  • Всего54,7 м²

Чем удобна эта планировка

Площадь помещений — 54,7 м². У фасада — кухня-гостиная 14,7 м², прихожая 5,8 м² и санузел 4,2 м². За санузлом расположена гардеробная 2,6 м². Заднюю часть дома занимают коридор 7,6 м² и две спальни по 9,9 м².

Вход с фасада ведёт в прихожую. Спальни отделены от передних помещений коридором. На прихожую и коридор приходится 13,4 м². Гардеробная — отдельное помещение; котельной в планировке нет.

Из прихожей — в кухню-гостиную, санузел и коридор. Из коридора — в обе спальни, гардеробную и кухню-гостиную. В спальни не нужно проходить через общую комнату.

В кухне-гостиной окна на фасад и на торец. У обеих спален — окна на задний фасад и на торец. В санузле есть окно. Прихожая и гардеробная — без окон.

Кому подходит. Семье с ребёнком или двоим, которым нужны две спальни одинаковой площади и отдельная гардеробная. Если важнее размер спален, у «Лада» они по 13,2 и 13,3 м².

Окна на плане расставлены, но держит их узел: как собрать проём в каркасной стене, чтобы из него не дуло — зазор под пену, лента снаружи и три ошибки, из-за которых откос промерзает в первую же зиму.

Что в комплекте

101 лист A3 · PDF

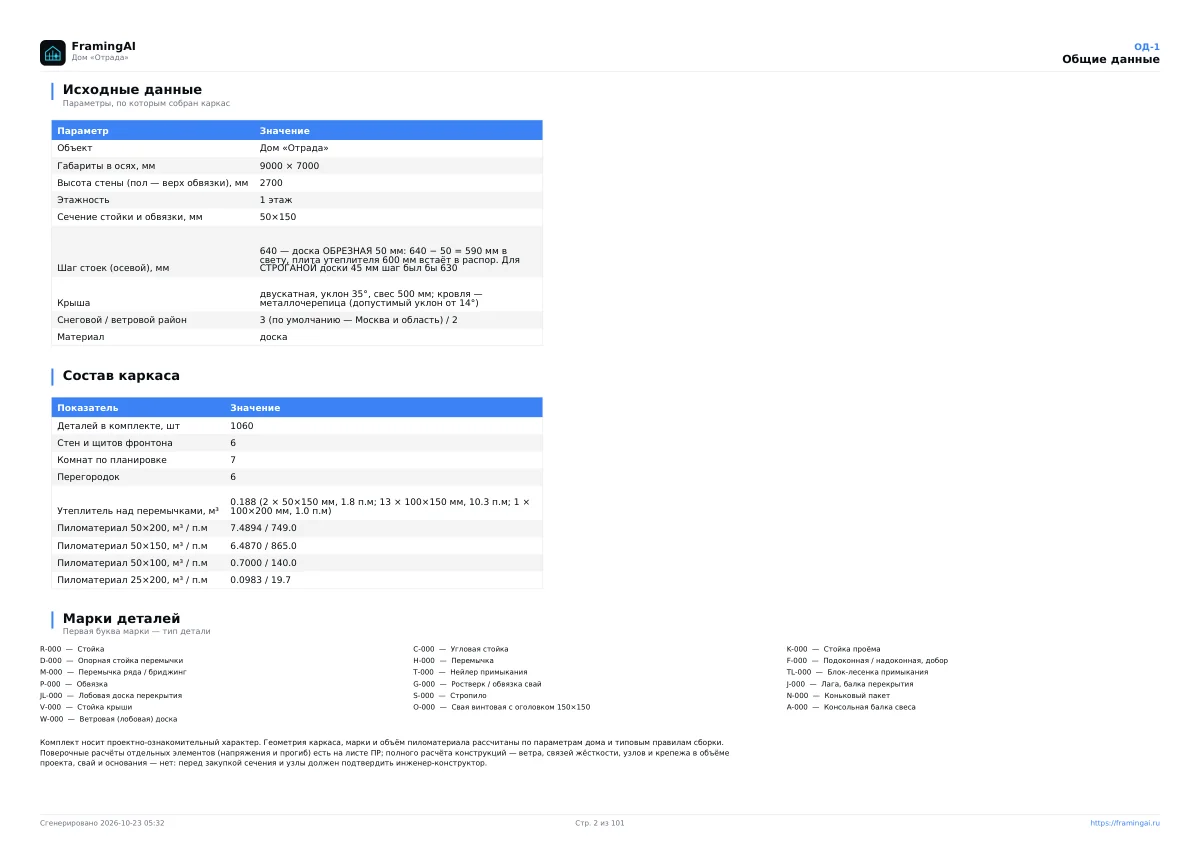

  • Общие данные: общий вид каркаса, ведомость листов, указания по усилению — 4 листа

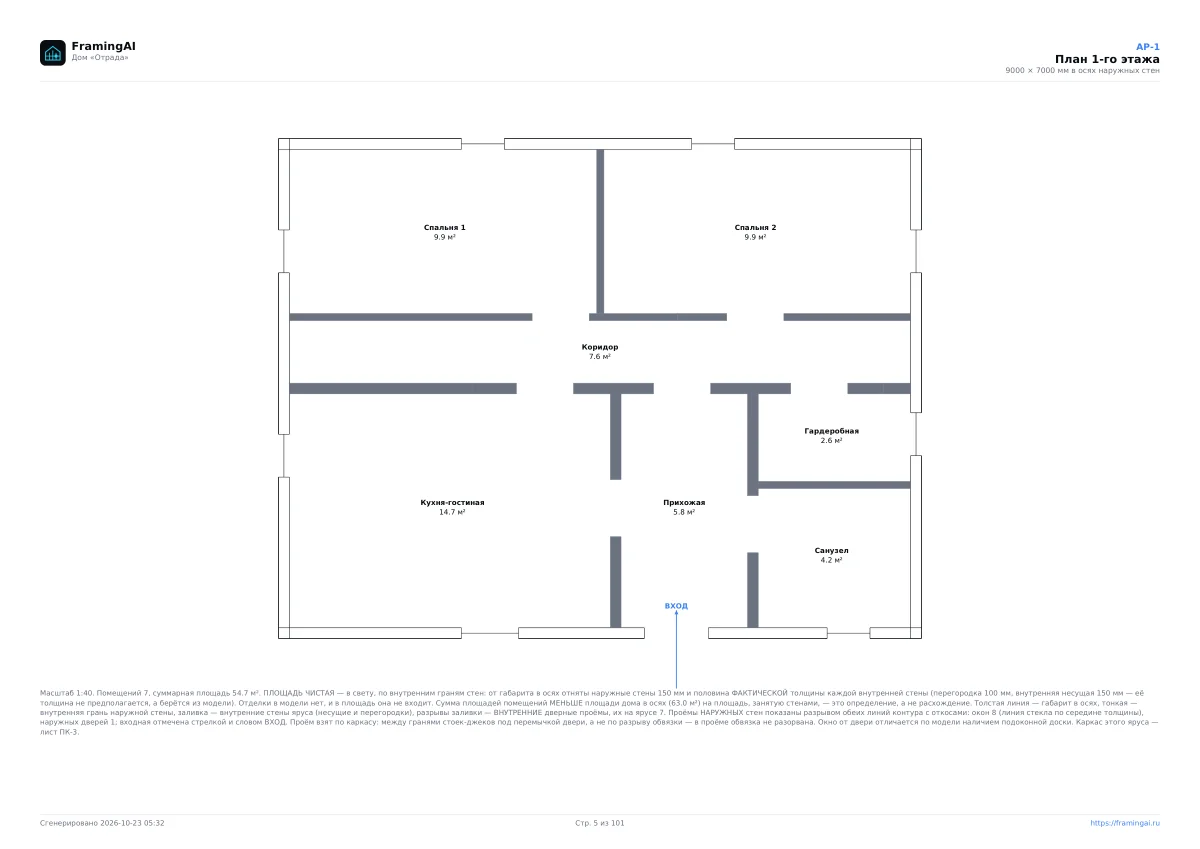

  • План этажа с площадями помещений — 1 лист
  • Планы каркаса: ростверк, лаги, обвязка, перекрытия — 4 листа

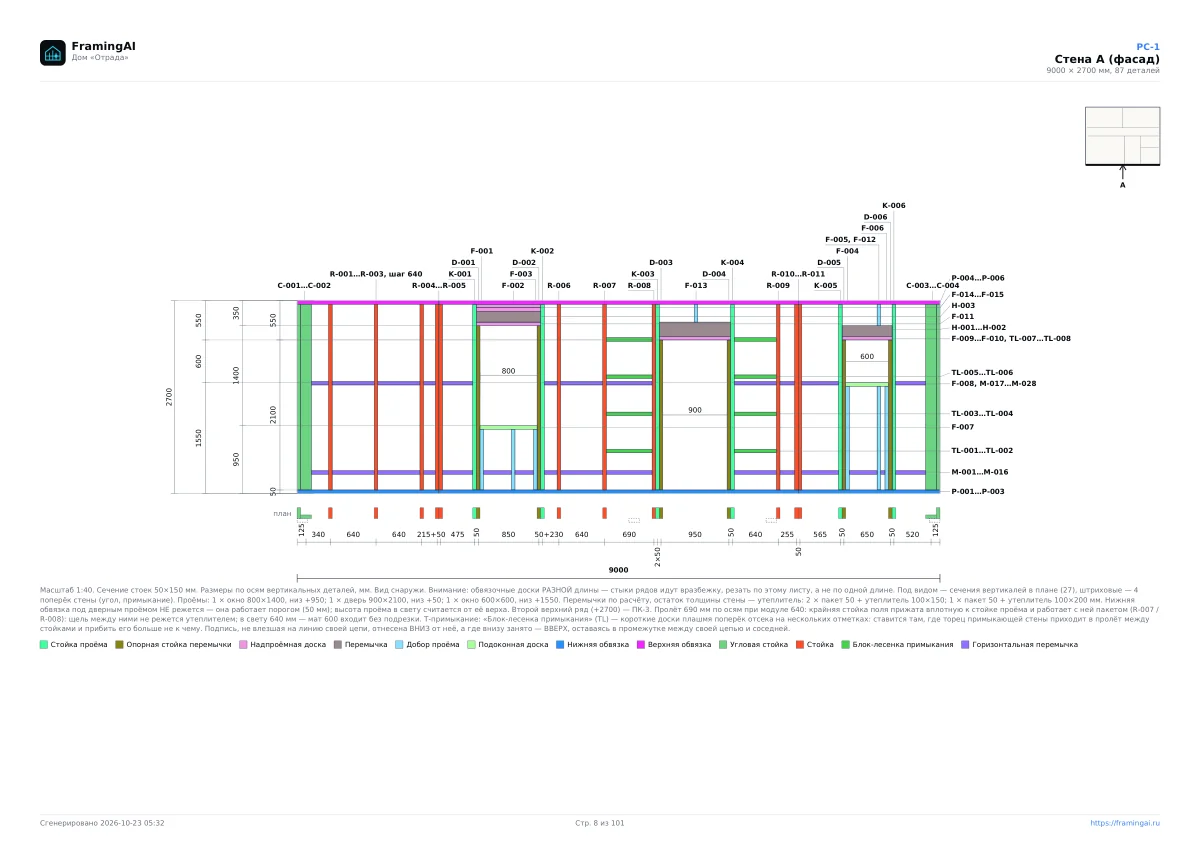

  • Развёртки всех стен — 10 листов
  • Обшивка — диафрагма — 1 лист
  • Обшивка — раскрой плит — 1 лист
  • Фронтоны — 2 листа
  • Ряд коньковых стоек — 1 лист
  • План стропил и стропильная нога — 2 листа
  • Разрезы — 2 листа
  • Узлы — 2 листа
  • Ведомость элементов каркаса (марка, сечение и длина каждой детали) — 38 листов
  • Спецификация пиломатериала — 6 листов
  • Карта раскроя пиломатериала — 15 листов
  • Закупка: пиломатериал, метизы и крепёж — 2 листа

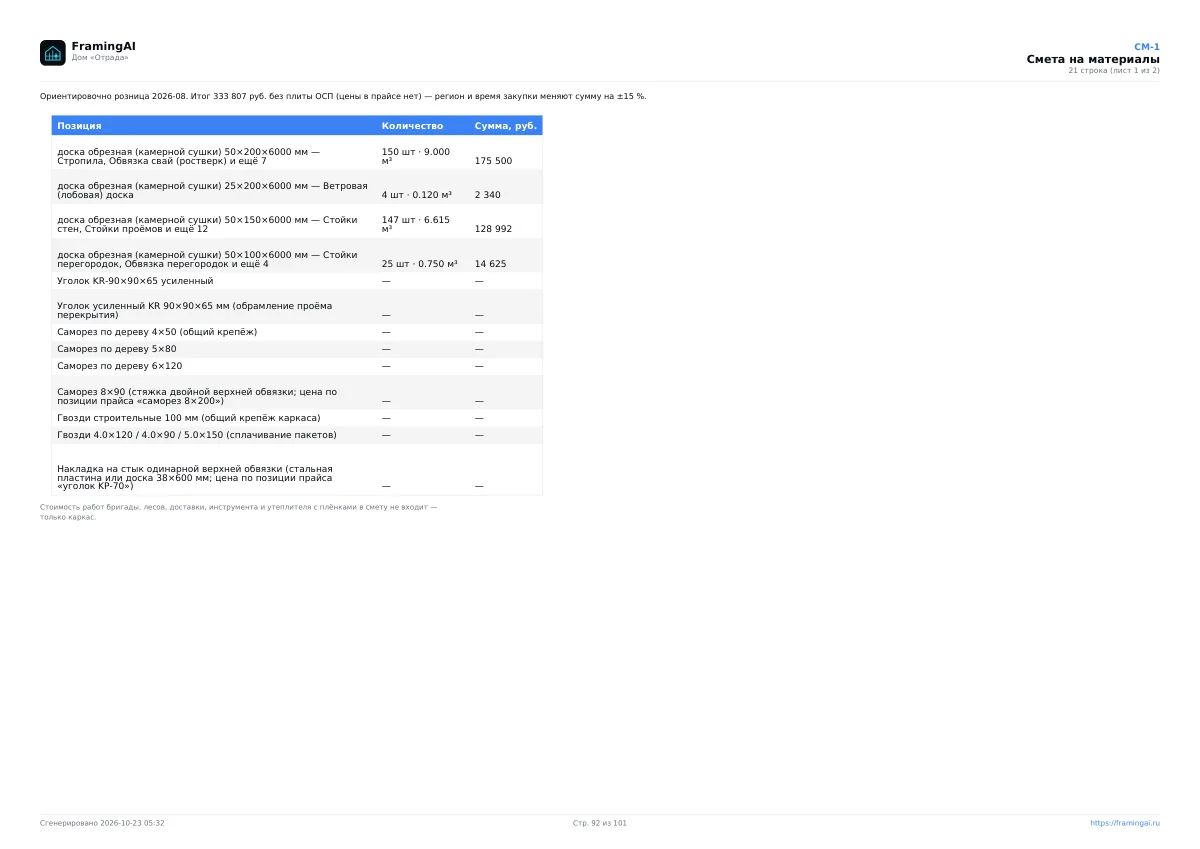

  • Смета на материалы — 2 листа
  • Порядок сборки — 2 листа
  • Акт приёмки монтажа каркаса — 1 лист
  • Ведомость проверок каркаса — 5 листов

Образцы листов — посмотреть бесплатно:

Чего нет в комплекте и что нельзя изменить

  • Фундамент, инженерные сети и отделка в комплект не входят.
  • Это не рабочий проект с подписью конструктора.
  • Готовый комплект без правок: вы получаете ровно этот дом. Другие размеры или своя планировка — в проектировании.

Похожие проекты

Нужен такой же дом, но под свой участок? Спроектировать свой дом →

Вопросы

Как оплатить?

Кнопкой «Купить» — на странице банка, картой или через СБП. Промежуточных шагов нет: почта, оплата, файл.

Куда придёт файл?

PDF придёт на почту, указанную при покупке, вложением в письмо. Он же всегда лежит в кабинете, в разделе «Покупки».

Что делать, если письмо не пришло?

Проверьте папку «Спам». Если письма нет — откройте кабинет: там можно скачать файл и отправить письмо ещё раз. Не получается войти — напишите в поддержку.

Можно ли по этому строить?

Это чертежи каркаса именно этого дома — без правок. Фундамент, инженерия и отделка в комплект не входят, и это не рабочий проект с подписью конструктора.

Что будет, если каркас в чертежах обновят?

Новая версия появится в кабинете бесплатно, рядом с купленной. Купленный файл не заменяется: по нему можно спокойно строить дальше.
