Проект каркасного дома 9×9 Светлица
Дом · 9×9 · 1 этаж · 3 спальни · 71,4 м²
Главные цифры
- Габариты
- 9×9 м по наружным стенам
- Общая площадь
- 71,4 м²
- Жилая площадь
- 46,0 м² — спальни и гостиные
- Этажность
- 1 этаж
- Спальни
- 3
- Санузлы
- 1
- Высота потолка
- 2750 мм (от пола до низа балок перекрытия)
- Кровля
- двускатная, уклон 35°
- Снеговая нагрузка
- район 3 — 153 кгс/м² (1,50 кПа), на неё рассчитана кровля
- Каркас стен
- доска 50×150, шаг стоек 640 мм
- Утепление стен
- до 150 мм — по ширине стойки, 590 мм в свету под плиту 600 мм; в смету не входит
- Пиломатериал
- 19,8 м³, 1245 деталей — по спецификации, без припусков
- Смета на материалы
- 414 875 ₽ — каркас, розничные цены на 08.2026, ±15 % по региону
Планировка
- Кухня-гостиная19,2 м²
- Прихожая7,6 м²
- Санузел4,8 м²
- Котельная4,1 м²
- Коридор8,9 м²
- Спальня 19,0 м²
- Спальня 28,3 м²
- Спальня 39,5 м²
- Всего71,4 м²
Чем удобна эта планировка
Несущая стена делит дом на две половины. Передняя, у фасада: кухня-гостиная 19,2 м², прихожая 7,6 м², санузел 4,8 м² и котельная 4,1 м². Задняя: коридор 8,9 м² от торца до торца, за ним три спальни — 9,0, 8,3 и 9,5 м². Площадь помещений — 71,4 м².
Вход с фасада ведёт в прихожую. Из неё три двери: в кухню-гостиную, в коридор и в санузел. Из коридора — во все три спальни и в котельную; вторая дверь кухни-гостиной тоже выходит в коридор. У каждой спальни одна дверь, из коридора.
Кухня-гостиная — угловая, окна на фасад и на торец; это самая большая комната в доме. Спальни 9,0 и 9,5 м² — угловые, окна на задний фасад и на торец; у средней, 8,3 м², окно на задний фасад. У коридора окно в торце. Окна есть в санузле и в котельной. В прихожей окна нет.
Кому подходит. Семье с детьми, которой нужна большая общая комната: кухня и гостиная вместе, на 19,2 м². Спальни — за коридором, в стороне от кухни-гостиной. Нужны кабинет и второй санузел — «С кабинетом» (10×10). Нужна кухня отдельной комнатой — «Две половины» (8×11).
Окна на плане расставлены, но держит их узел: как собрать проём в каркасной стене, чтобы из него не дуло — зазор под пену, лента снаружи и три ошибки, из-за которых откос промерзает в первую же зиму.
Что в комплекте
112 листов A3 · PDF

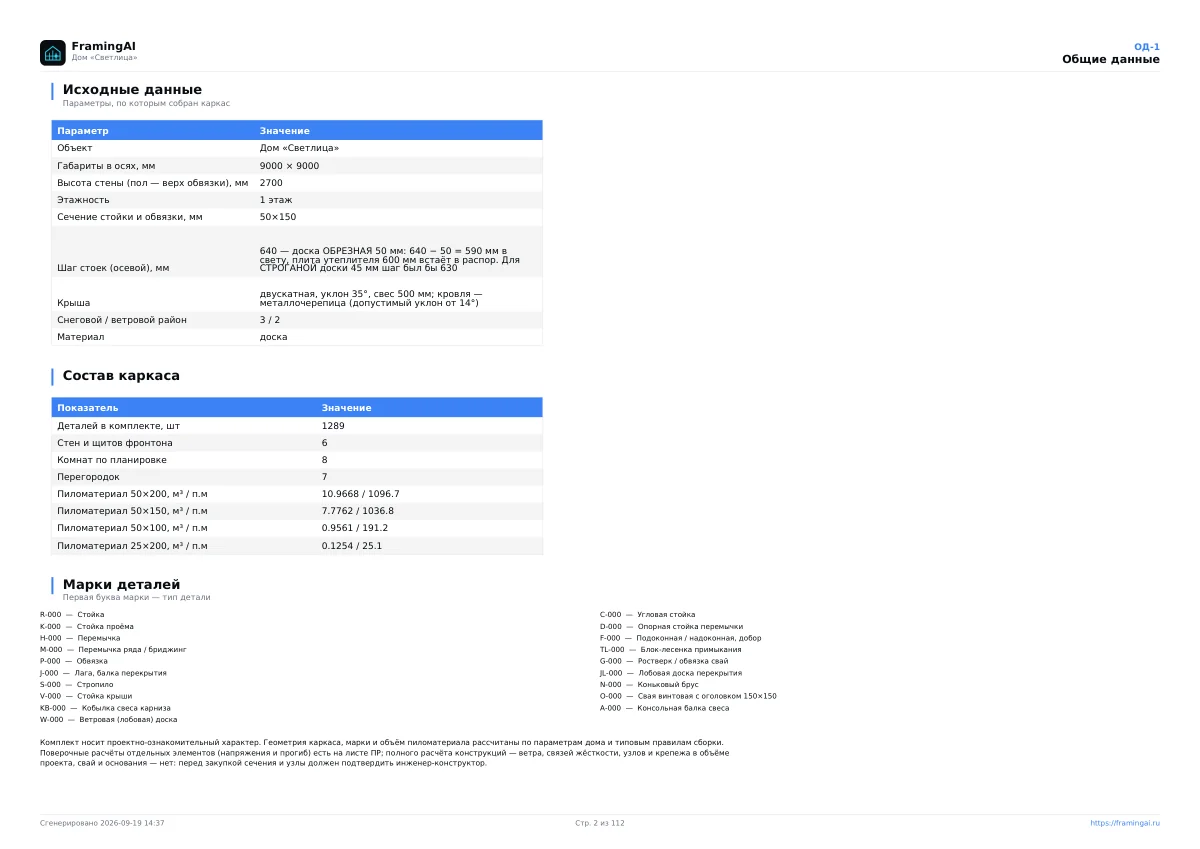

- Общие данные: общий вид каркаса, ведомость листов, указания по усилению — 4 листа

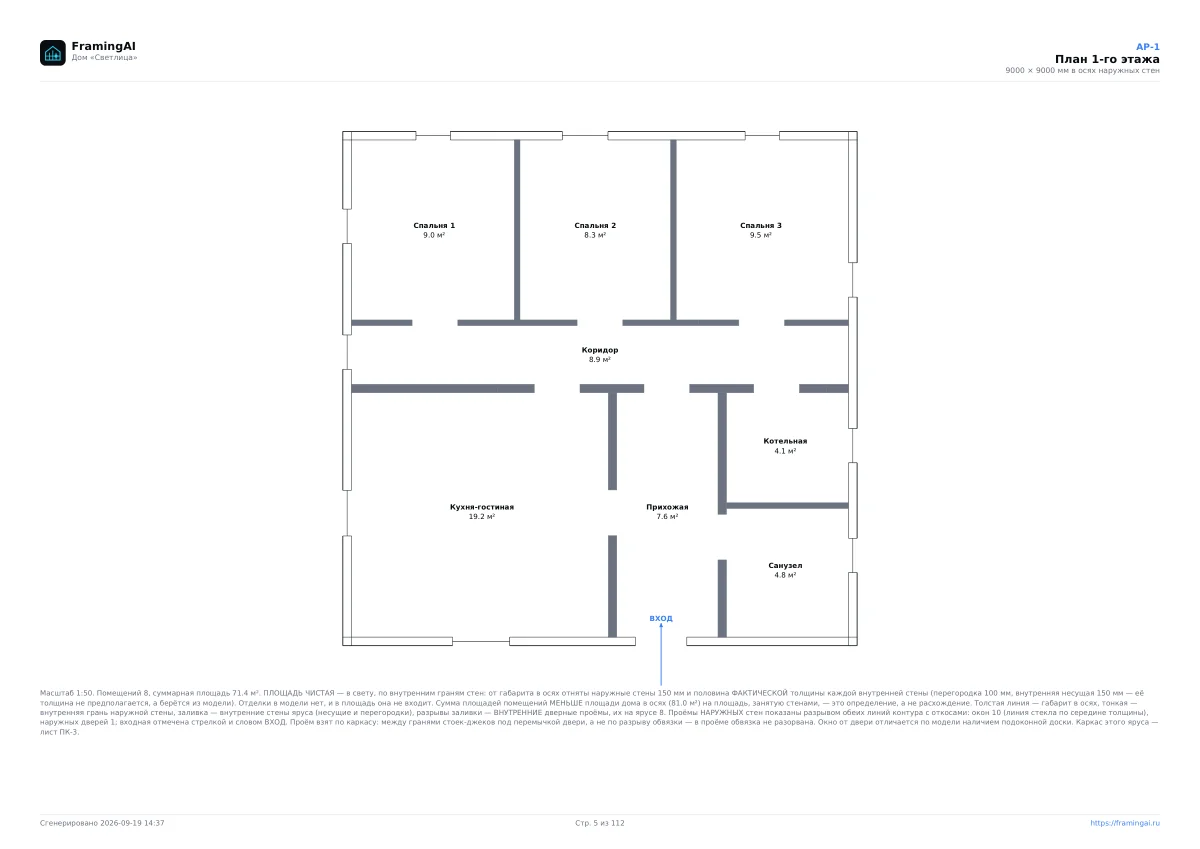

- План этажа с площадями помещений — 1 лист
- Планы каркаса: ростверк, лаги, обвязка, перекрытия — 4 листа

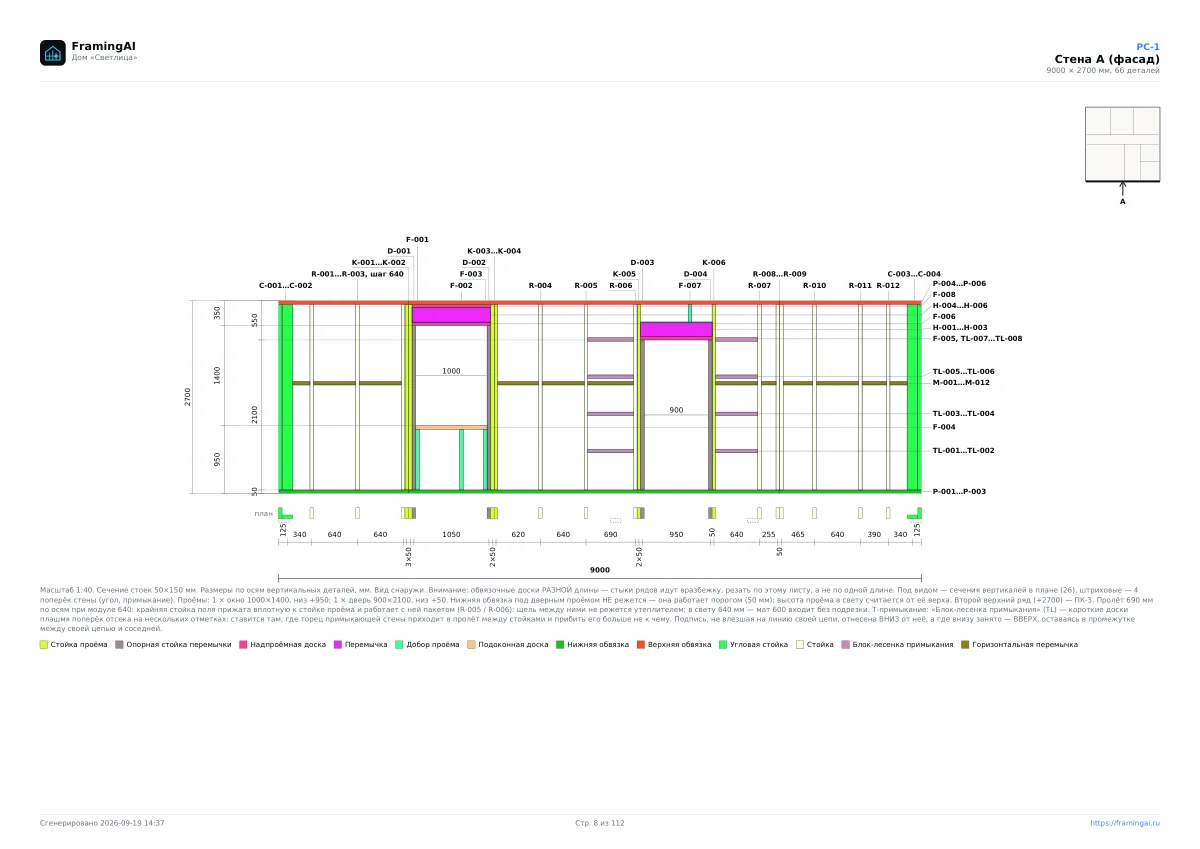

- Развёртки всех стен — 11 листов
- Фронтоны — 2 листа
- Ряд коньковых стоек — 1 лист
- План стропил и стропильная нога — 2 листа
- Разрезы — 2 листа
- Узлы — 2 листа
- Ведомость элементов каркаса (марка, сечение и длина каждой детали) — 46 листов
- Спецификация пиломатериала — 6 листов
- Карта раскроя пиломатериала — 19 листов
- Закупка: пиломатериал, метизы и крепёж — 2 листа

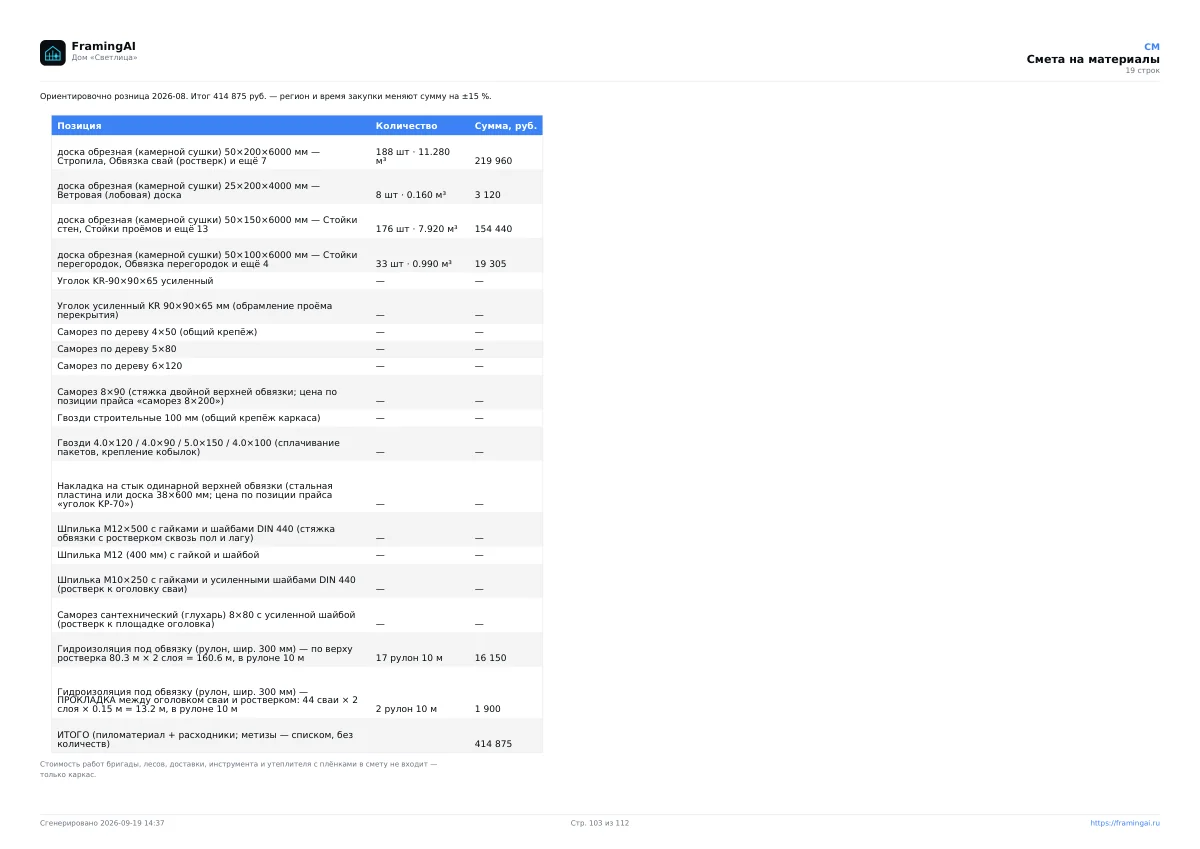

- Смета на материалы — 1 лист
- Порядок сборки — 2 листа
- Акт приёмки монтажа каркаса — 1 лист
- Ведомость проверок каркаса — 6 листов
Образцы листов — посмотреть бесплатно:
Чего нет в комплекте и что нельзя изменить
- Фундамент, инженерные сети и отделка в комплект не входят.
- Это не рабочий проект с подписью конструктора.
- Готовый комплект без правок: вы получаете ровно этот дом. Другие размеры или своя планировка — в проектировании.
