Проект каркасного дома 9×10 Раздолье
Дом · 9×10 · 1 этаж · 3 спальни · 79,8 м²
Главные цифры
- Габариты
- 9×10 м по наружным стенам
- Общая площадь
- 79,8 м²
- Жилая площадь
- 51,1 м² — спальни и гостиные
- Этажность
- 1 этаж
- Спальни
- 3
- Санузлы
- 1
- Высота потолка
- 2750 мм (от пола до низа балок перекрытия)
- Кровля
- двускатная, уклон 35°
- Снеговая нагрузка
- район 3 — 153 кгс/м² (1,50 кПа), на неё рассчитана кровля
- Каркас стен
- доска 50×150, шаг стоек 640 мм
- Утепление стен
- до 150 мм — по ширине стойки, 590 мм в свету под плиту 600 мм; в смету не входит
- Пиломатериал
- 21,1 м³, 1334 детали — по спецификации, без припусков
- Смета на материалы
- 441 565 ₽ — каркас, розничные цены на 08.2026, ±15 % по региону
Планировка
- Кухня-гостиная21,1 м²
- Прихожая7,6 м²
- Санузел6,0 м²
- Котельная5,2 м²
- Коридор9,9 м²
- Спальня 110,3 м²
- Спальня 29,8 м²
- Спальня 39,9 м²
- Всего79,8 м²
Чем удобна эта планировка
Восемь помещений на одном этаже, площадь помещений — 79,8 м². У фасада расположены кухня-гостиная 21,1 м², прихожая 7,6 м² и санузел 6,0 м². За санузлом — котельная 5,2 м². За коридором 9,9 м² — три спальни 10,3, 9,8 и 9,9 м².
Вход с фасада ведёт в прихожую. Кухня-гостиная — самая большая комната дома, готовить и собираться за столом можно в одном помещении. Котельная выделена отдельно. На прихожую и коридор приходится 17,5 м²; отдельной гардеробной нет.
Из прихожей — в кухню-гостиную, санузел и коридор. Из коридора — в три спальни и котельную; в кухню-гостиную из него тоже есть дверь. У каждой спальни одна дверь, из коридора.
Кухня-гостиная — с окнами на фасад и на торец. У крайних спален окна на задний фасад и на торец, у средней — на задний фасад. Окна есть в санузле и котельной.
Кому подходит. Семье с двумя детьми, которой нужны три спальни без лестницы и отдельная котельная. Если нужны четыре спальни и кабинет, у «Богатыря» они размещены на двух этажах.
Окна на плане расставлены, но держит их узел: как собрать проём в каркасной стене, чтобы из него не дуло — зазор под пену, лента снаружи и три ошибки, из-за которых откос промерзает в первую же зиму.
Что в комплекте
119 листов A3 · PDF

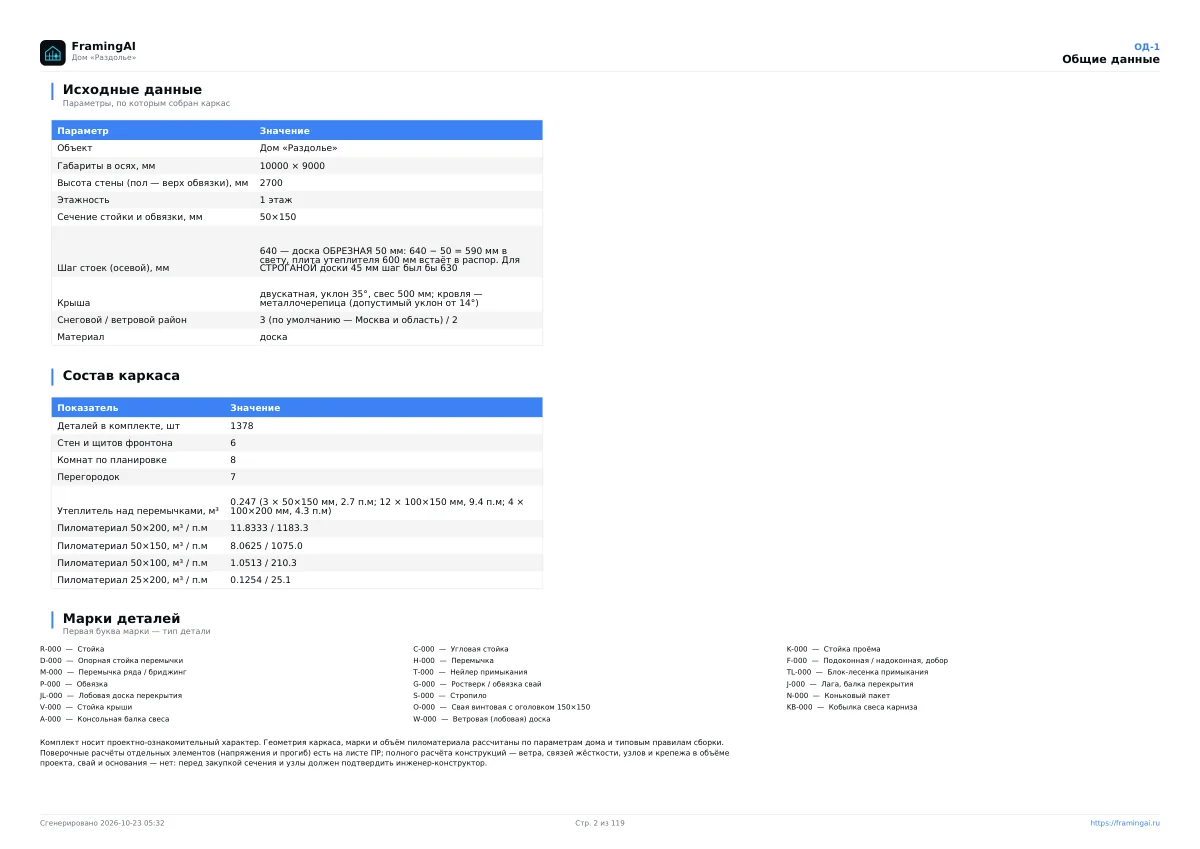

- Общие данные: общий вид каркаса, ведомость листов, указания по усилению — 4 листа

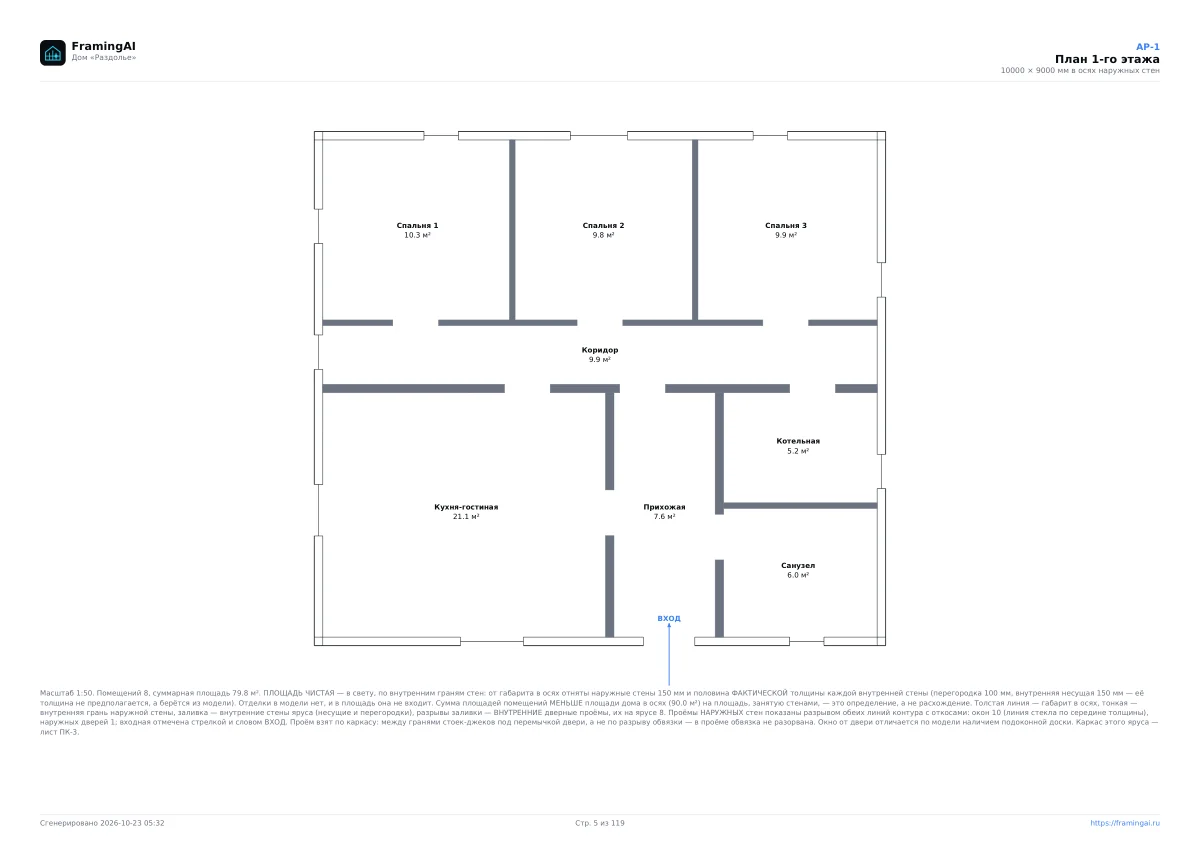

- План этажа с площадями помещений — 1 лист
- Планы каркаса: ростверк, лаги, обвязка, перекрытия — 4 листа

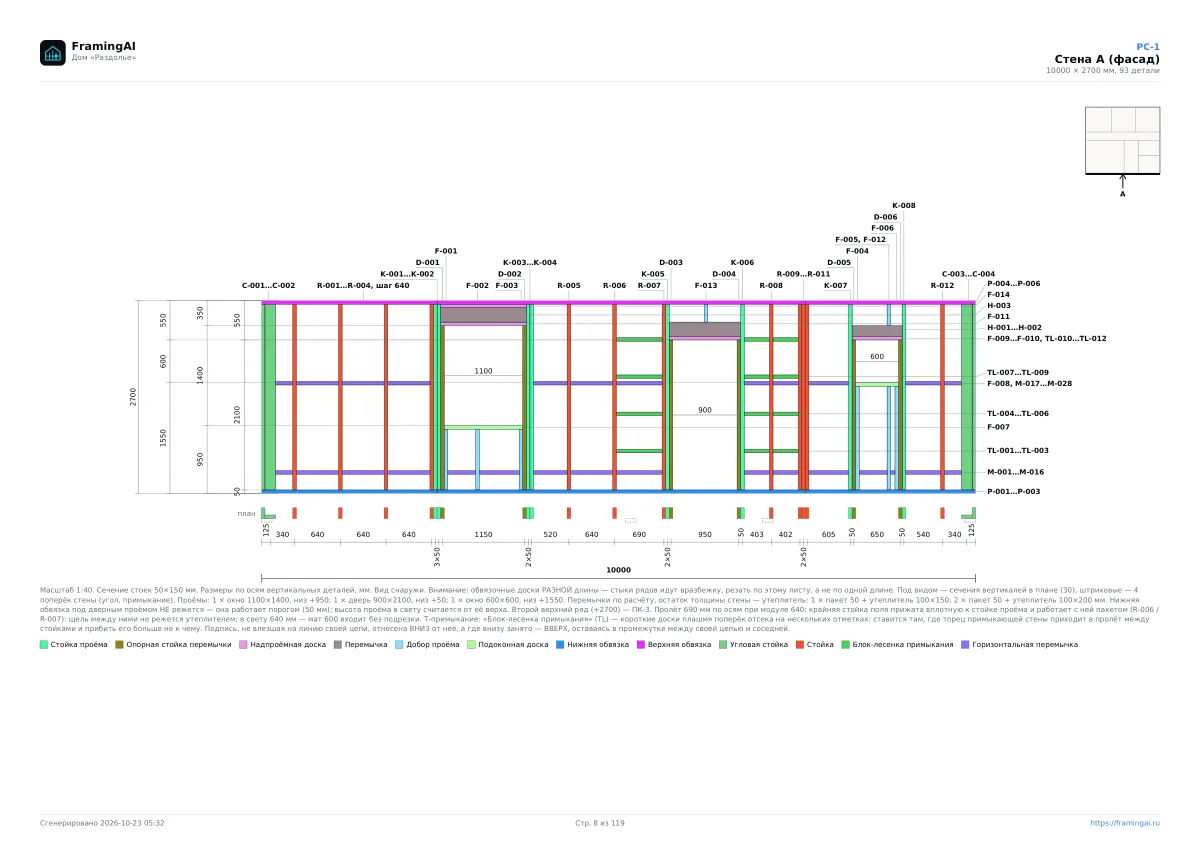

- Развёртки всех стен — 11 листов
- Обшивка — диафрагма — 1 лист
- Обшивка — раскрой плит — 1 лист
- Фронтоны — 2 листа
- Ряд коньковых стоек — 1 лист
- План стропил и стропильная нога — 2 листа
- Разрезы — 2 листа
- Узлы — 2 листа
- Ведомость элементов каркаса (марка, сечение и длина каждой детали) — 50 листов
- Спецификация пиломатериала — 6 листов
- Карта раскроя пиломатериала — 20 листов
- Закупка: пиломатериал, метизы и крепёж — 2 листа

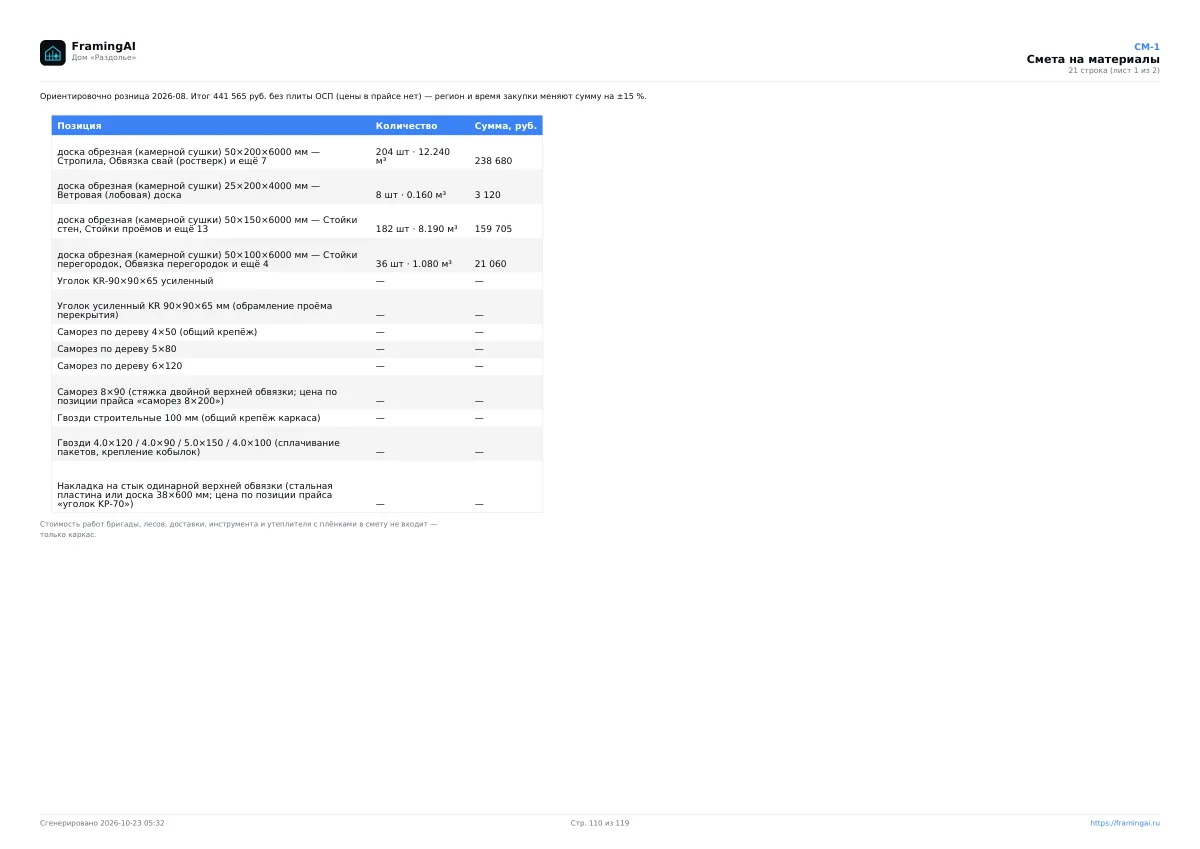

- Смета на материалы — 2 листа
- Порядок сборки — 2 листа
- Акт приёмки монтажа каркаса — 1 лист
- Ведомость проверок каркаса — 5 листов
Образцы листов — посмотреть бесплатно:
Чего нет в комплекте и что нельзя изменить
- Фундамент, инженерные сети и отделка в комплект не входят.
- Это не рабочий проект с подписью конструктора.
- Готовый комплект без правок: вы получаете ровно этот дом. Другие размеры или своя планировка — в проектировании.
Похожие проекты
С кабинетом
10×10 · 1 этаж · 3 спальни · 2 санузла · 87,0 м²
10×10 вместо 9×10
Три спальни и кабинет — из одного коридора; санузел и ванная — из холла
990 ₽Смотреть проект →
Светлица
9×9 · 1 этаж · 3 спальни · 71,4 м²
9×9 вместо 9×10
Кухня-гостиная 19,2 м² с окнами на две стороны, три спальни — за коридором
990 ₽Смотреть проект →
Простор
8×10 · 1 этаж · 2 спальни + кабинет · 70,8 м²
8×10 вместо 9×10
Кухня-гостиная 24,9 м² и кабинет 13,6 м² со своей дверью из прихожей
990 ₽Смотреть проект →
Нужен такой же дом, но под свой участок? Спроектировать свой дом →
Вопросы
Как оплатить?
Кнопкой «Купить» — на странице банка, картой или через СБП. Промежуточных шагов нет: почта, оплата, файл.
Куда придёт файл?
PDF придёт на почту, указанную при покупке, вложением в письмо. Он же всегда лежит в кабинете, в разделе «Покупки».
Что делать, если письмо не пришло?
Проверьте папку «Спам». Если письма нет — откройте кабинет: там можно скачать файл и отправить письмо ещё раз. Не получается войти — напишите в поддержку.
Можно ли по этому строить?
Это чертежи каркаса именно этого дома — без правок. Фундамент, инженерия и отделка в комплект не входят, и это не рабочий проект с подписью конструктора.
Что будет, если каркас в чертежах обновят?
Новая версия появится в кабинете бесплатно, рядом с купленной. Купленный файл не заменяется: по нему можно спокойно строить дальше.
