Мостики холода в каркасном доме: 150 мм минваты как 130

Почему стойка — это мостик холода

Теплопроводность материалов, Вт/(м·К): минвата — 0.038, сосна вдоль волокон — 0.35, поперёк — 0.18. Стойка стоит вертикально, тепло идёт через неё поперёк — λ = 0.18. Это в 4.7 раза выше, чем у минваты. При одной и той же толщине 150 мм стойка даёт R = 0.83, минвата — 3.95. Разница — почти в 5 раз.

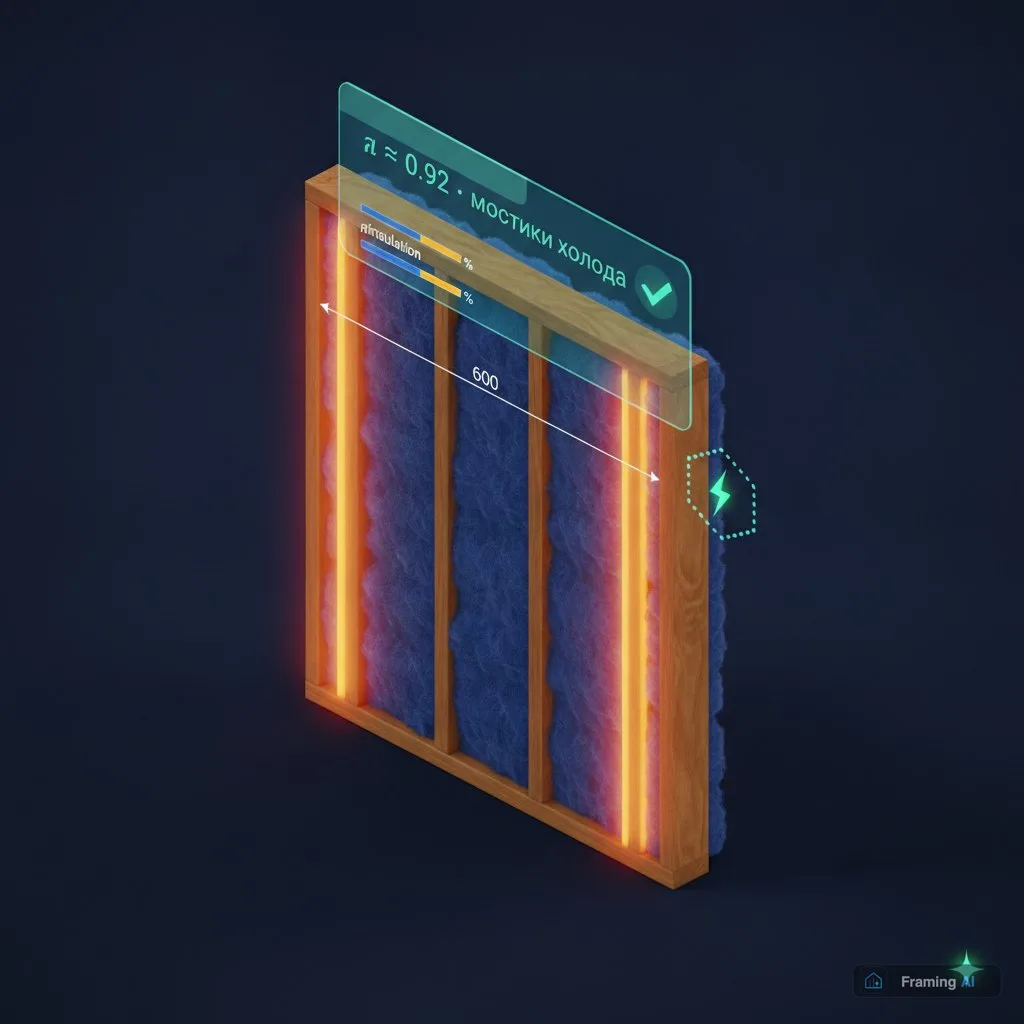

На фасаде стойки образуют вертикальные полосы, где стена холоднее — их видно на тепловизоре. Через эти полосы уходит непропорционально много тепла: они занимают всего 10–12% площади стены, но несут 25–30% теплопотерь.

Коэффициент однородности η

СП 50 вводит коэффициент однородности η — поправку на неоднородность стены. Для каркасной стены со стойками 50×150 мм с шагом 600 мм: η ≈ 0.92. Это значит, что реальный R стены на 8% меньше расчётного (только по минвате). Формула: R_реальное = R_расчётное × η.

Расчёт по нашей стене: R_минваты = 3.95, R_стены с учётом η: 3.95 × 0.92 = 3.63. Дополнительно вычитаем R стоек: доля площади стоек ≈ 0.12, R стойки = 0.83. Взвешенное R_итог = 0.88 × 3.95 + 0.12 × 0.83 = 3.58. Разница между «наивным» R = 3.95 и реальным 3.58 — те самые 8–10%.

Как уменьшить потери через стойки

Первый способ — увеличить шаг стоек. Шаг 400 мм даёт долю стоек 0.19, η = 0.87. Шаг 600 мм: доля 0.12, η = 0.92. Шаг 800 мм: доля 0.09, η = 0.94. Но при шаге 800 стойки не держат обшивку под нагрузкой — не масштабируется бесконечно. Практический оптимум — 600 мм.

Второй способ — уменьшить сечение стойки: 50×150 → 40×150. Доля стойки в площади падает с 12% до 10%, η = 0.94. Но 40 мм — минимум по несущей способности для одноэтажного дома, для двухэтажного нужен уже 50 мм. Не всегда применимо.

Перекрёстное утепление

Радикальный способ — перекрёстное утепление. Поверх основного каркаса 150 мм ставится дополнительная горизонтальная обрешётка 40–50 мм с ещё одним слоем минваты 50 мм. Обрешётка идёт поперёк стоек, полностью закрывая их слоем минваты. Мостик холода исчезает, η стремится к 1.0.

Итоговый R стены 150 + 50 мм перекрёстно: R_ут = (0.15 + 0.05) / 0.038 = 5.26. С учётом мостиков (только через горизонтальную обрешётку): η ≈ 0.96, R_реал ≈ 5.05. Выигрыш по сравнению с обычной стеной 150 мм (R = 3.58) — 41%. Стоимость: дополнительно 200–300 руб/м² фасада за брусок и минвату 50 мм.

Хвостики стоек и мауэрлат

Кроме основных стоек, тепло теряется через: двойные обвязки (сверху и снизу — по всему периметру дома), угловые стойки (тройной пакет), обвязку перекрытия (2×50×200 балка, R = 1.1). Эти линейные мостики холода дают дополнительно 3–5% потерь. Для их снижения — перекрёстный слой утеплителя, который заодно закрывает и эти зоны.

Типовые ошибки

• ▪Считают R стены только по минвате, забывают η — итоговое R завышено на 8–10%, стена не добирает до нормы.
• ▪Ставят стойки 50×200 «для тёплого дома» — теплопотери через стойки увеличиваются пропорционально их толщине, а R минваты остаётся тем же. Работает только если стойки прячутся под перекрёстный слой утеплителя.
• ▪Двойные стойки в углах не закрывают минватой — угол становится «прожекторной» зоной холода на тепловизоре.
• ▪Забывают про обвязки перекрытий и мауэрлат: балки 50×200 в толще стены — самый мощный мостик холода. Их надо закрывать минватой снаружи каркаса.
