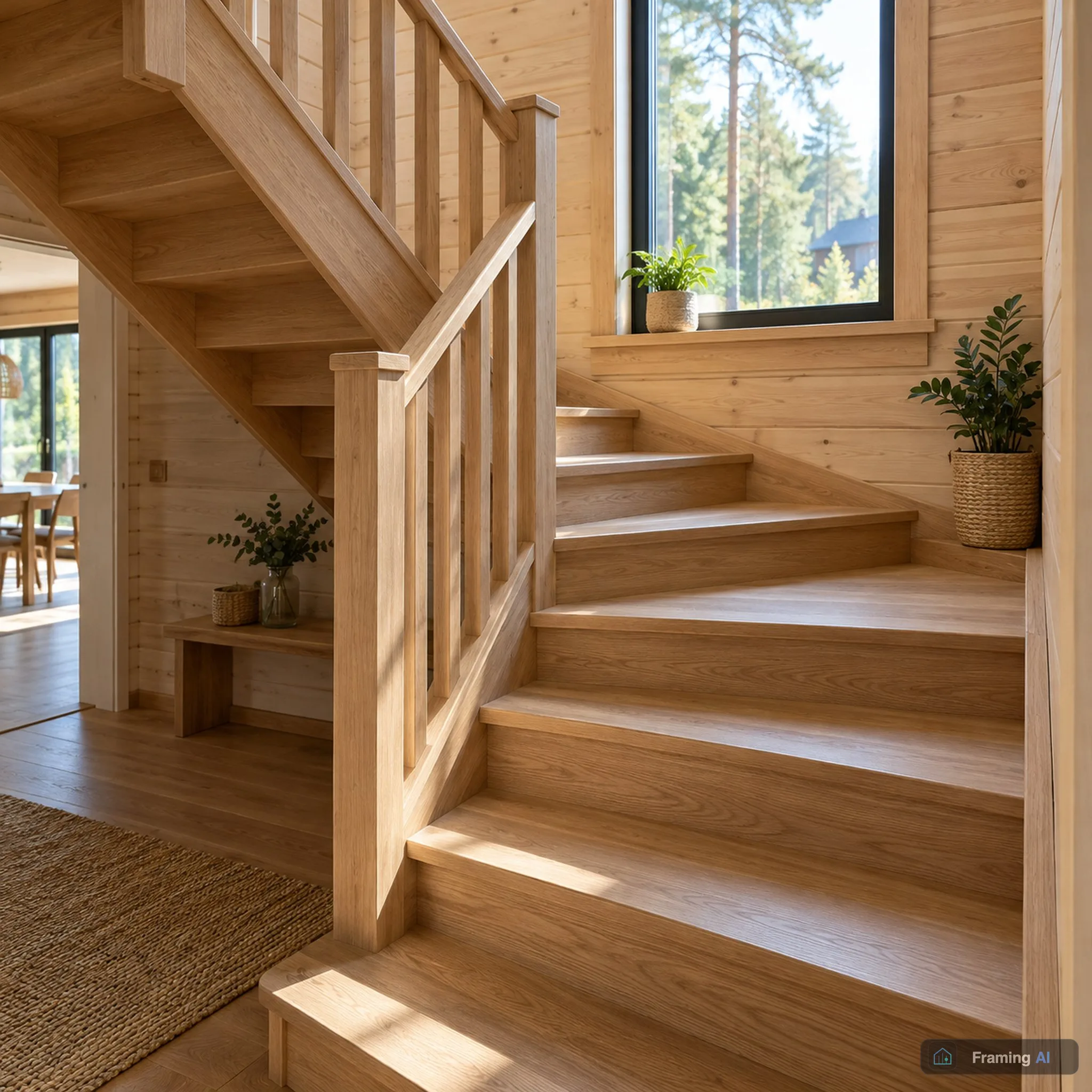

Поворотная лестница с забежными ступенями: как посчитать и не споткнуться
Прямой марш на высоту 2,8 м занимает около 4,5 м длины — в небольшом каркаснике столько места нет. Поворот на 90° складывает лестницу вдвое, а забежные ступени вместо площадки экономят ещё метр. Но именно на забежных люди чаще всего оступаются. Разбираем, как их считать, чтобы лестница была компактной и безопасной.
Площадка или забежные ступени
Поворотная лестница поворачивает на 90° (Г-образная) или на 180° (П-образная). В месте поворота ставят либо ровную площадку, либо забежные ступени — клиновидные, у которых один край шире другого. Площадка удобнее и безопаснее, но она «съедает» подъём: на её месте могли бы стоять две-три ступени. Забежные ступени продолжают подъём прямо в повороте, и лестница становится короче.
Проступь меряют по линии хода
У забежной ступени глубина разная по ширине, поэтому её считают по линии хода — линии, по которой человек идёт. Её проводят на расстоянии около 500 мм от внутреннего края марша, а при узком марше — по середине. На этой линии забежная ступень должна иметь ту же проступь, что и прямые, иначе шаг собьётся. Формула Блонделя работает и здесь: 2 × подъём + проступь = 600–640 мм.
Как из высоты проёма и длины получается комфортный подъём и проступь.
Читать: формула БлонделяУзкий край и число забежных
- ▪Узкий край ступени — не меньше 100 мм. Ступень, сходящаяся в точку, опасна: нога встаёт туда, где опоры нет.
- ▪На поворот 90° обычно ставят три забежные ступени. Две дают слишком острый клин, четыре — слишком узкий шаг у края.
- ▪Забежные ступени лучше начинать не с первой ступени марша, а после одной-двух прямых — так шаг успевает установиться.
- ▪Ступени «разворачивают»: узкие концы сдвигают от угла по внутреннему краю, и клин у центра становится шире.
Проём и голова
Над каждой ступенью должно оставаться не меньше 2,0 м до перекрытия или края проёма. На поворотной лестнице это легко потерять: человек, проходя поворот, смотрит вперёд и бьётся головой о край проёма, который был рассчитан только для прямого участка. Поэтому проём проверяют по всей линии хода, а балки перекрытия вокруг него обрамляют заранее, до сборки.
Ширина и перила
Удобная ширина марша в доме — 0,9–1,0 м: можно пронести мебель и разойтись. Меньше 0,8 м лестница становится служебной. Перила ставят с открытой стороны, а при ширине больше метра — с обеих сторон. На забежных ступенях особенно важен поручень с внутренней стороны: за него держатся на повороте.
