План электрики в частном доме: как разложить розетки и свет без электрика-проектировщика

Что вообще нужно решить

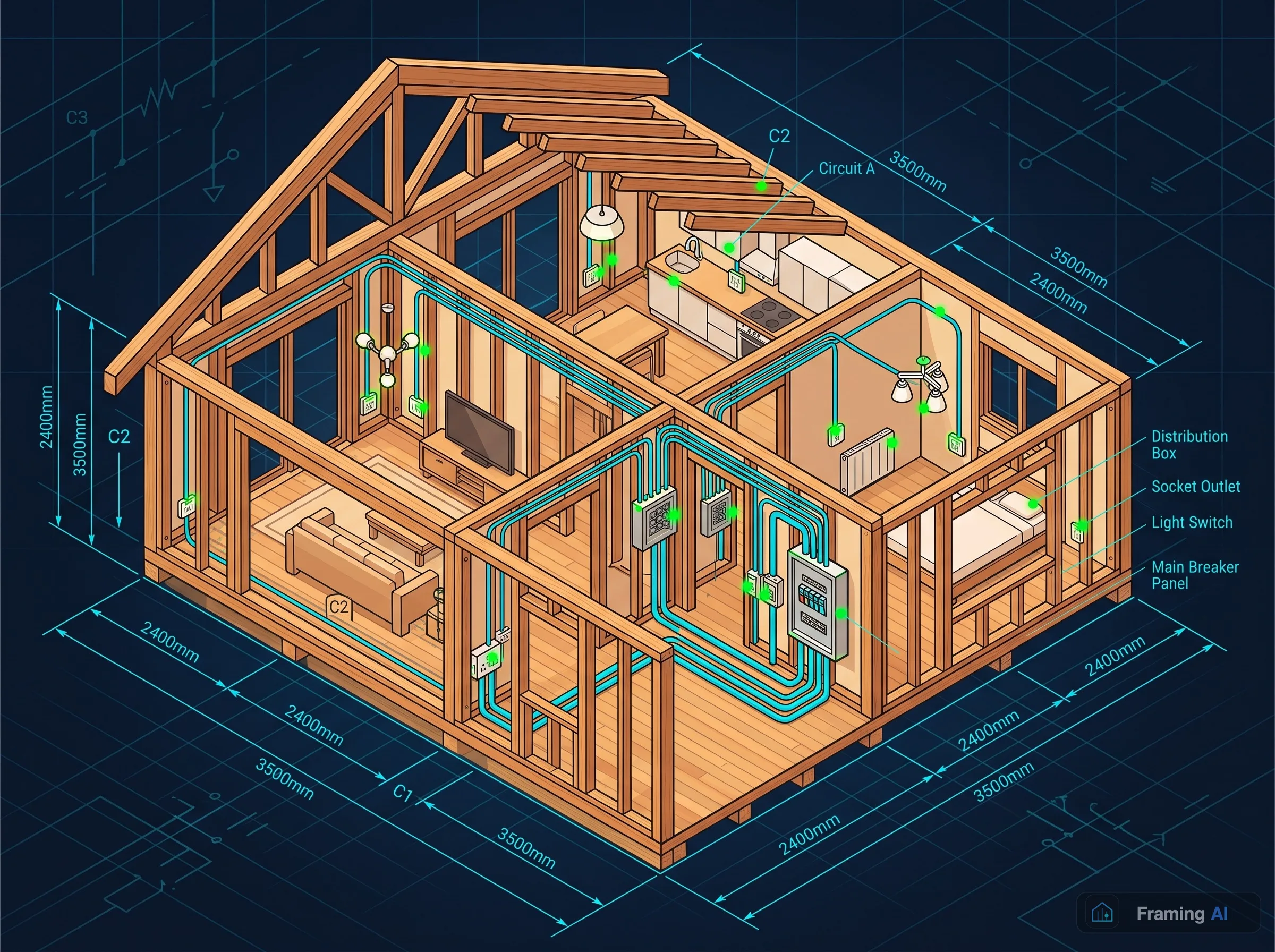

На этапе черновой электрики нужно ответить на четыре вопроса: сколько групп цепей вести от щитка, где и на какой высоте стоят розетки/выключатели/светильники, где нужны отдельные линии на мощные потребители (плита, бойлер, стиралка, тёплый пол), какие цепи защитить УЗО. Всё остальное — сечения, автоматы, коробки — вытекает из этих четырёх ответов.

Группы: почему нельзя всё в одну

Правило простое: свет отдельно, розетки отдельно, силовые потребители — своими линиями. Причин две. Первая — селективность защиты: если что-то замкнёт в кухонной розетке, у вас не должен выключаться свет во всём доме, иначе искать неисправность в темноте с фонариком. Вторая — нагрузка: розеточная линия рассчитана на автомат C16 и 3×2,5 мм² кабеля; свет обходится C10 и 3×1,5 мм² (тоньше, дешевле). Мешать их — переплачивать за кабель на светодиоды и подставлять розетки под удар автомата, который сработает слишком поздно.

• ▪Свет — по этажам или зонам, C10 + кабель 3×1,5. Одна группа тянет 15–20 светильников.
• ▪Розетки — по комнатам или парам комнат, C16 + 3×2,5. Одна группа — 8–10 розеток бытовой нагрузки.
• ▪Кухня — отдельная розеточная группа: плита-микроволновка-чайник-тостер-мультиварка одновременно легко дают 4 кВт.
• ▪Плита — отдельная линия, C25–C32 + 3×4 или 3×6 в зависимости от мощности.
• ▪Стиральная, посудомойка, бойлер — каждая на своей цепи с УЗО или дифавтоматом.
• ▪Тёплый пол в санузле — своя линия с дифом 30 мА.

Где ставить розетки

Основное правило СП: в жилой комнате максимальное расстояние между розетками — 4 метра, чтобы удлинитель не тянулся через всю комнату. По углам и у окон розеток ставят чаще: телевизор, торшер, зарядка телефона, робот-пылесос. Стандартная высота розеток — 300 мм от чистового пола; выключатели — 900 мм (чтобы дотянуться ребёнку и взрослому); кухонные розетки над столешницей — 1100 мм; ТВ-розетка за телевизором — 1200 мм.

В спальне заведите розетки по обе стороны кровати на 700 мм (высота тумбочки + запас на зарядку), в ванной — минимум одну с IP44 рядом с зеркалом. На кухне отдельная линия розеток над столешницей и одна нижняя за холодильником. В прихожей — розетка под робот-пылесос и одна под сушку обуви.

УЗО и дифавтоматы: где и на сколько

УЗО срабатывает, когда ток «утекает» с фазы куда-то мимо нуля — например, через тело человека. Ставится на всё, что связано с водой (санузел, кухня, стиральная, посудомойка, бойлер, тёплый пол) и на всё, чем пользуются влажными руками. Номинал утечки — 30 мА для бытовых цепей; ставить 10 мА можно, но частые ложные срабатывания сведут с ума. Общее вводное УЗО — 100 или 300 мА, оно защищает от пожара, а не от удара током.

Дифавтомат — это УЗО + автомат в одном корпусе. Удобнее для одиночной линии (например, стиралка): экономит место в щитке и упрощает диагностику. На группе розеток лучше связка «одно УЗО + несколько автоматов» — при коротком замыкании отсекается только пробитая цепь, а не всё крыло щитка.

Через коробки или без

Традиционная схема: в каждой комнате распаечная коробка под потолком, к ней приходит кабель от щитка, из неё расходится по розеткам/выключателям/свету этой комнаты. Плюс — короче кабельные трассы. Минус — коробки надо оставлять доступными (не замуровывать), а провалившийся контакт в коробке ищется дольше, чем в щитке.

Современная схема без коробок: все соединения выведены в щиток, элементы соединены шлейфом. Плюс — все контакты на одной панели, диагностика за 30 секунд. Минус — кабеля уходит на 20–30% больше. Обе схемы правильные, выбирайте под своего электрика.

Типовые ошибки на этапе плана

• ▪Забывают розетку за унитазом-с-крышкой-подогревом или под гидромассажную ванну — потом штробят чистовую отделку.
• ▪Ставят одну розетку на кухне — на пять постоянных потребителей. Тройник за микроволновкой становится жарким летом.
• ▪Свет и розетки в санузле в одной цепи без УЗО — оба выбиваются, когда фен падает в раковину.
• ▪Забывают про тёплый пол — тянут его от общей розетки санузла, автомат не тот, УЗО нет.
• ▪Не считают ввод: три отдельные плиты, бойлер и электроотопление на 25 А входного автомата — «странно, свет мигает».
