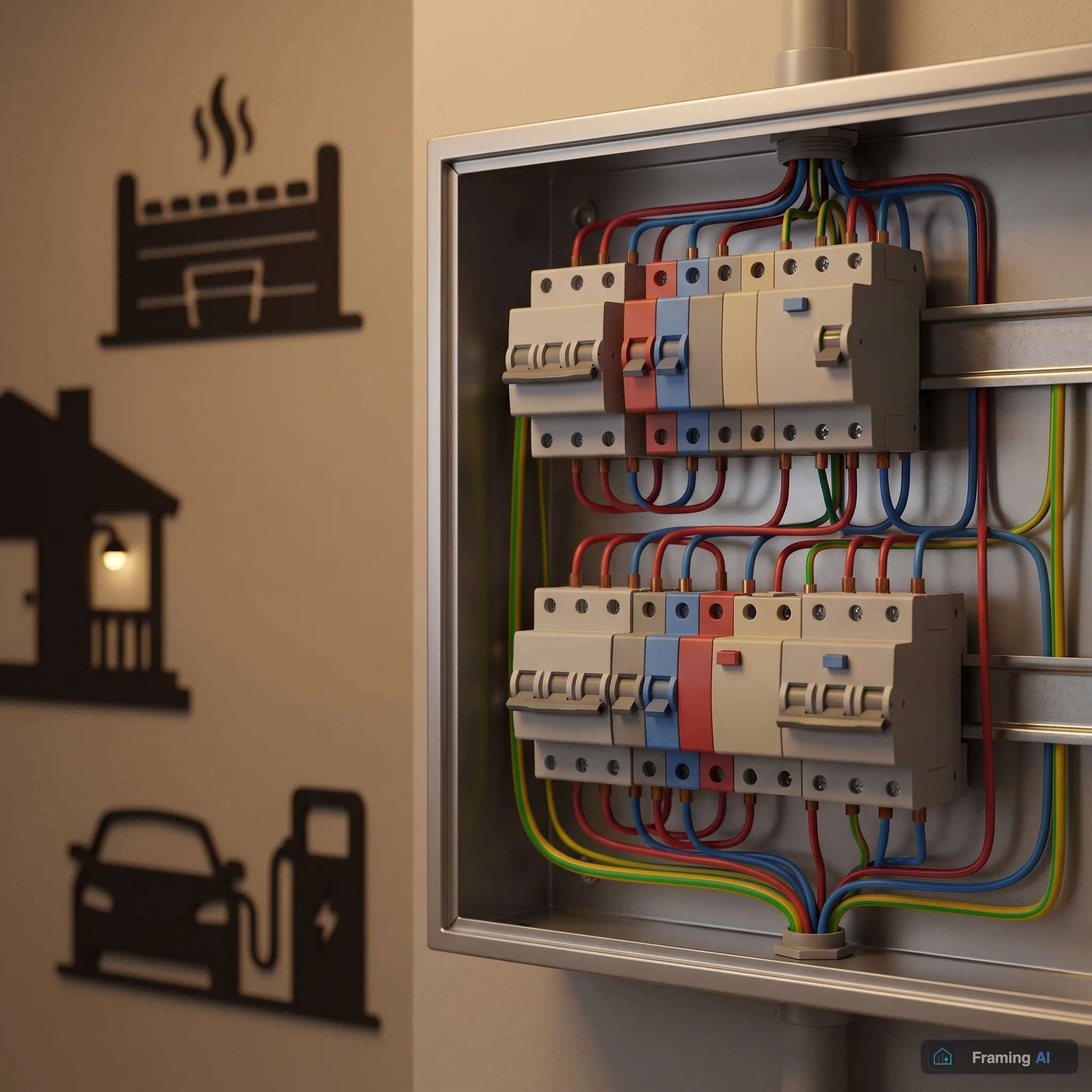

УЗО или дифавтомат в щите частного дома: баня, улица, зарядка авто
В квартире спор «УЗО или дифавтомат» решается плюс-минус одинаково на каждой линии. В частном доме добавляются баня, улица, зарядка электромобиля — и на каждую норма отвечает по-своему. Разбираем не теорию, а конкретное правило: что ставить на каждую линию и почему, без вызова электрика на консультацию.
Когда УЗО обязательно, без вариантов
Три случая, где УЗО 30 мА ставится всегда, независимо от того, что за линия и какой на ней прибор.
- ▪Любые розетки — ПУЭ 7.1.79 требует УЗО на розеточной линии без исключений.
- ▪Ванная и душевая — ГОСТ Р 50571.7.701, мокрое помещение.
- ▪Парная бани или сауны — ГОСТ Р 50571.7.703, тоже мокрое помещение.
- ▪Линия на улицу — крыльцо, терраса, беседка: рядом сырость и земля.
Здесь думать не о чем: если линия попадает в один из этих пунктов, УЗО обязательно, а дальше выбирается только форма — общее на группу или своё на линии (ниже).
Когда УЗО не нужно
Свет в сухих комнатах — без УЗО, утечке взяться неоткуда. То же со стационарной техникой вне мокрых зон, у которой нет риска утечки на корпус: духовой шкаф или варочная панель на отдельной линии не требуют УЗО сами по себе — если, конечно, к той же линии не подключена розетка, которая снова включает первое правило.
Отдельное исключение — электрокаменка бани. Она стоит в самом мокром помещении дома, но по ГОСТ Р 50571.7.703 п. 703.411.3.3 цепь каменки разрешено вести без УЗО: пар и конденсат на тэнах иначе выбивали бы защиту ложными срабатываниями. Все остальные линии парной — свет, розетки — под УЗО как обычно, исключение касается только самой каменки.
Своя линия — дифавтомат, номинал до 40 А
Дифавтомат (АВДТ) — автомат и УЗО в одном корпусе, экономит место в щите. Выпускается рядом номиналов 10, 16, 20, 25, 32 и 40 А. Если линия однофазная и укладывается в этот ряд — ставится АВДТ, и вопрос решён одним аппаратом.
Общее УЗО на группу — не больше 4 линий
На розетки нескольких сухих комнат обычно ставят одно УЗО на группу линий, а не дифавтомат на каждую. У такой группы два предела: не больше 4 линий под одним аппаратом, и суммарная утечка группы не больше трети уставки УЗО — у аппарата 30 мА это 10 мА в сумме по всем линиям группы. Если группа упирается в любой из пределов, под неё заводится второе УЗО, а не довешиваются линии к первому.
Когда УЗО и автомат остаются раздельными
Три случая, где АВДТ не подходит и ставится отдельная пара «свой автомат плюс своё УЗО»:
- ▪Номинал линии выше 40 А — дифавтоматов на такой ток не выпускают.
- ▪Трёхфазная техника — электрокотёл, электрокаменка: своё 4-полюсное УЗО и свой автомат.
- ▪Зарядка электромобиля — ей положено УЗО типа B (ГОСТ Р 50571.7.722 п. 722.531.2.101): оно ловит постоянную утечку от зарядного устройства, которую тип A пропускает. Дифавтоматов типа B почти не выпускают, поэтому ставится отдельная пара.
Разница в деньгах есть: отдельная пара дороже одного АВДТ, но для этих трёх случаев это не выбор, а требование — обычный дифавтомат тут либо не выпускается на такой номинал, либо не ловит нужный тип утечки.
