Электрика в санузле и на кухне: где нужен IP44 и как правильно ставить УЗО

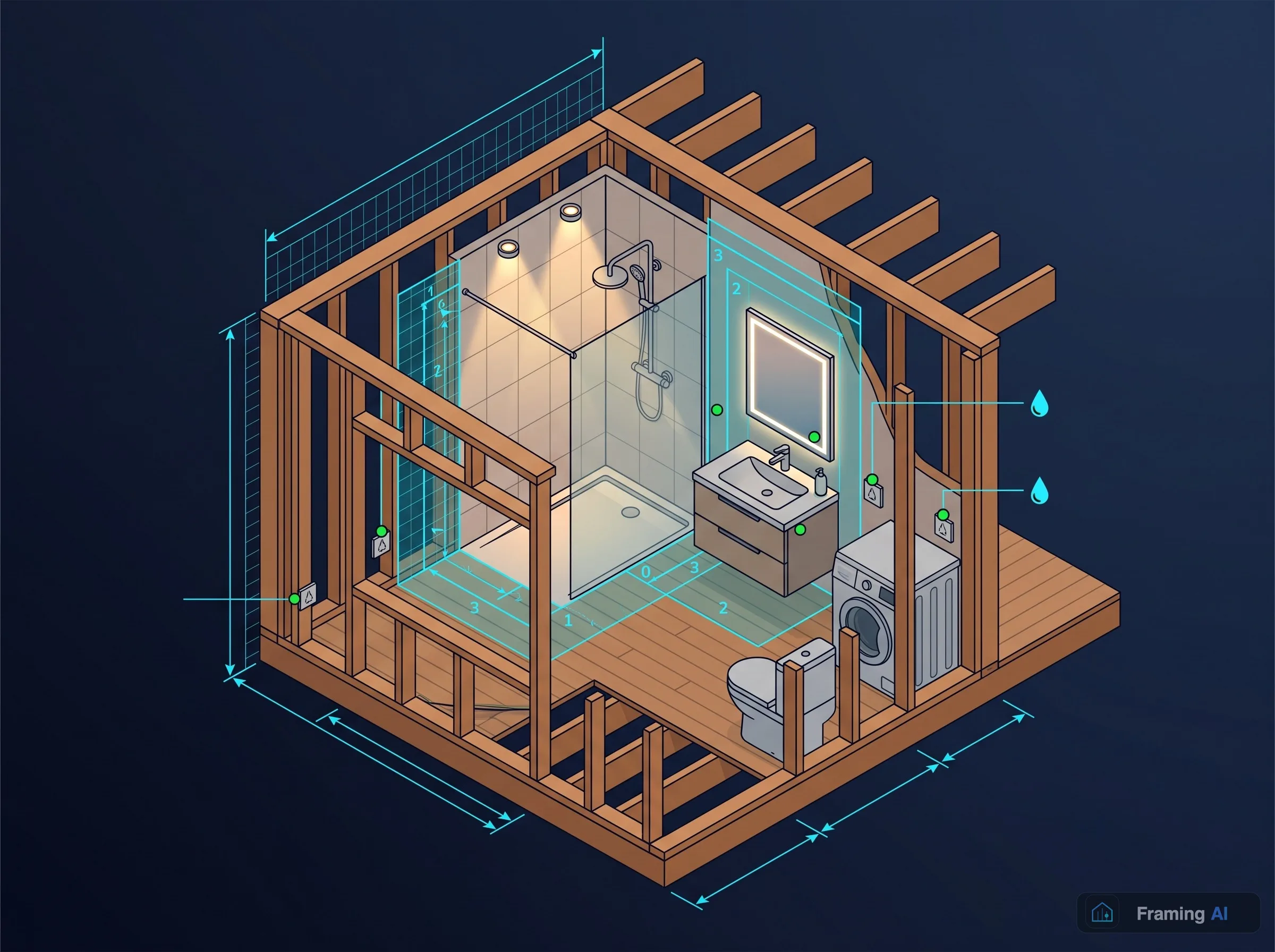

Зоны 0, 1, 2, 3 — что это

СП 31.110 делит санузел на четыре концентрические зоны вокруг источника воды. Правила ослабевают по мере удаления, но действуют всегда — независимо от того, «капает ли на ту стенку».

• ▪Зона 0 — сама ванна или поддон душа. Всё внутри «купается» вместе с человеком. Разрешено только оборудование IPX7 (полное погружение), работающее от 12 В переменного или 30 В постоянного тока. Розеток и выключателей здесь нет и быть не может.
• ▪Зона 1 — стены до высоты 2.25 м над ванной/поддоном. Разрешены только водонагреватели, полотенцесушители и оборудование IPX4 с проводкой в стене. Розетки запрещены.
• ▪Зона 2 — 60 см от границы зоны 1 по горизонтали. Разрешены светильники IPX4, выключатели с шнурком, встроенные вентиляторы. Обычные розетки — нет, только бритвенные через разделительный трансформатор.
• ▪Зона 3 — всё остальное пространство санузла до расстояния 2.4 м от зоны 1. Разрешены розетки с крышкой IP44, светильники обычные (если высота >2.25 м), стиральная машина, полотенцесушитель.

IP44 — что означает и где нужен

IP44 = защита от предметов ≥1 мм (палец не проходит в контакт) + защита от брызг с любой стороны. Обычная бытовая розетка — IP20, только от предметов ≥12 мм (палец проходит), от воды не защищена вообще. Разница между IP20 и IP44 — крышка на пружине и уплотнитель по контуру. Стоит 200–400 рублей за штуку вместо 80.

IP44 обязателен в зоне 3 санузла, на балконе, в наружной установке, в бане (в предбаннике; в парной — только IP54 + керамика), в неотапливаемой террасе, в подвале с возможным подтоплением. На кухне — над рабочей зоной, где могут долететь брызги от раковины (в радиусе 60 см от смесителя).

УЗО 30 мА — как оно спасает

Обычный автомат защищает провод от перегрузки и короткого замыкания — то есть от возгорания. Он не спасёт человека, если фен упал в раковину и человек его достал: ток через тело недостаточен для срабатывания автомата (16 А), но достаточен для смерти (100 мА уже опасны, 300 мА — фибрилляция).

УЗО срабатывает, когда ток «утекает» из цепи через тело или мокрую стену. Номинал 30 мА — стандарт для бытовых цепей во влажных зонах и на розетки. 10 мА — для операционных и детских зон, но в квартире даёт частые ложные срабатывания. 100 мА — только противопожарное на весь ввод. Ставьте 30 мА на розеточные группы санузла, кухни, стиральной и посудомойки.

Отдельный автомат на санузел — зачем

Санузел — самая аварийная точка электрики в квартире. Влажность, много металлических приборов, ежедневный контакт с водой. Если санузел висит на общей розеточной цепи с остальной квартирой — при протечке фена в раковину выключается весь свет и розетки в жилых комнатах, а искать причину надо в темноте.

Правильно: санузел на своей группе (C16 + УЗО 30 мА), стиральная на отдельной линии (C16 + УЗО или дифавтомат 30 мА), водонагреватель — тоже отдельно (C16–C25 + УЗО 30 мА). При аварии выбивает только эту линию, соседние работают.

Типовые ошибки

• ▪Ставят розетку прямо у раковины без IP44 — «фен же не в воде висит». Через год контакт зеленеет от конденсата.
• ▪Один автомат на весь санузел + кухню — при протечке гаснет полдома, диагностика в темноте.
• ▪Полотенцесушитель электрический без УЗО — металлическая труба под напряжением, влажный человек рядом.
• ▪Розетка над столешницей ниже 100 мм — брызги при мытье посуды заливают контакт.
• ▪Стиральная машина запитана через розетку в санузле без УЗО — металлический корпус, вода в проводке машинки, электрик пожимает плечами.
