Проект каркасного дома 8×11 Две половины
Дом · 8×11 · 1 этаж · 3 спальни · 77,3 м²
Главные цифры
- Габариты
- 8×11 м по наружным стенам
- Общая площадь
- 77,3 м²
- Жилая площадь
- 42,4 м² — спальни и гостиные
- Этажность
- 1 этаж
- Спальни
- 3
- Санузлы
- 1
- Высота потолка
- 2750 мм (от пола до низа балок перекрытия)
- Кровля
- двускатная, уклон 30°
- Снеговая нагрузка
- район 3 — 153 кгс/м² (1,50 кПа), на неё рассчитана кровля
- Каркас стен
- доска 50×150, шаг стоек 640 мм
- Утепление стен
- до 150 мм — по ширине стойки, 590 мм в свету под плиту 600 мм; в смету не входит
- Пиломатериал
- 19,8 м³, 1354 детали — по спецификации, без припусков
- Смета на материалы
- 431 790 ₽ — каркас, розничные цены на 08.2026, ±15 % по региону
Планировка
- Котельная3,5 м²
- Санузел3,6 м²
- Прихожая6,0 м²
- Гостиная14,6 м²
- Кухня10,8 м²
- Коридор11,0 м²
- Спальня 19,2 м²
- Спальня 29,3 м²
- Спальня 39,3 м²
- Всего77,3 м²
Чем удобна эта планировка
Коридор 11,0 м² от торца до торца делит дом на две половины. У фасада — дневная: прихожая 6,0 м², гостиная 14,6 м², кухня 10,8 м², санузел 3,6 м² и котельная 3,5 м². У задней стены — три спальни: 9,2, 9,3 и 9,3 м².

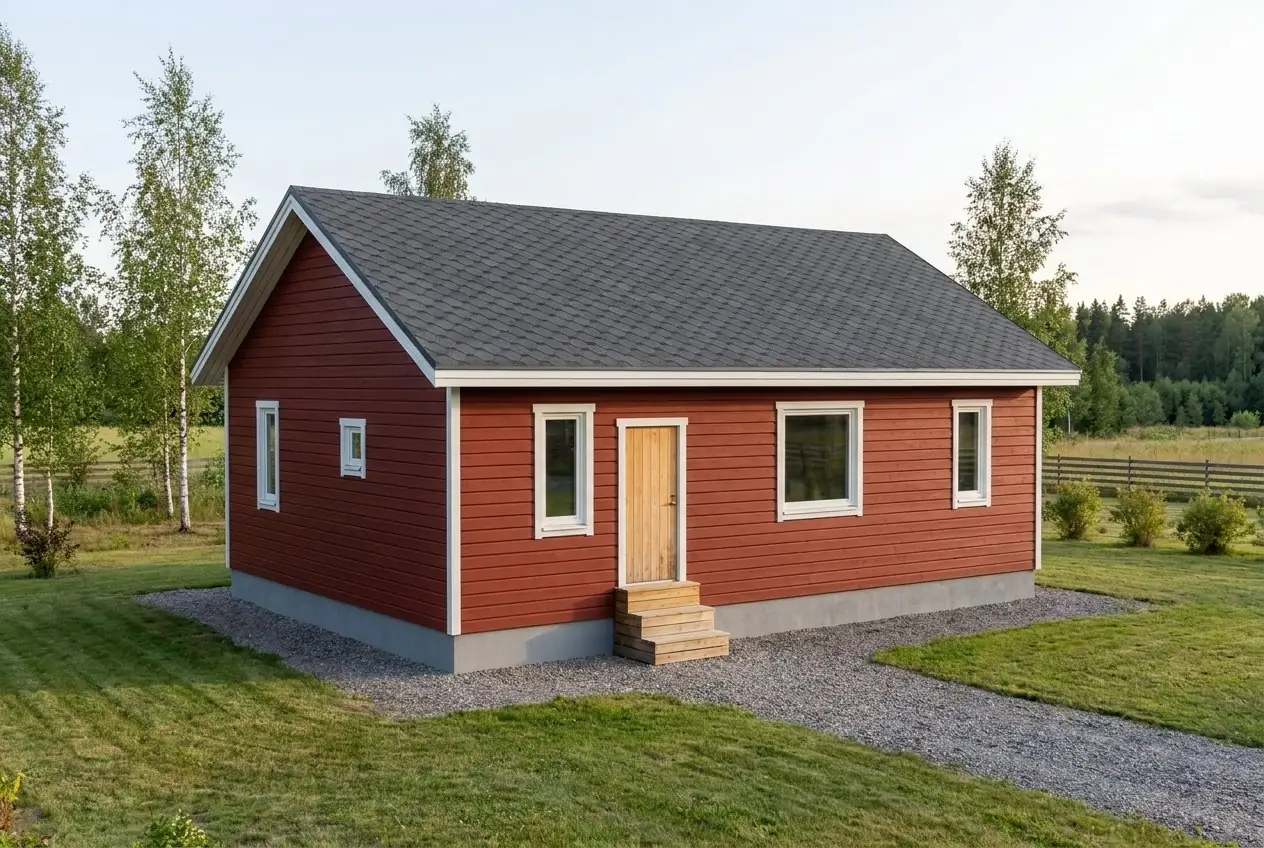

Вход с фасада ведёт в прихожую. Из неё четыре двери: в гостиную, в коридор, в санузел и в котельную. Из гостиной — двери в кухню и в коридор. Кухня — отдельной комнатой, вторая её дверь тоже выходит в коридор. У каждой спальни одна дверь, из коридора.

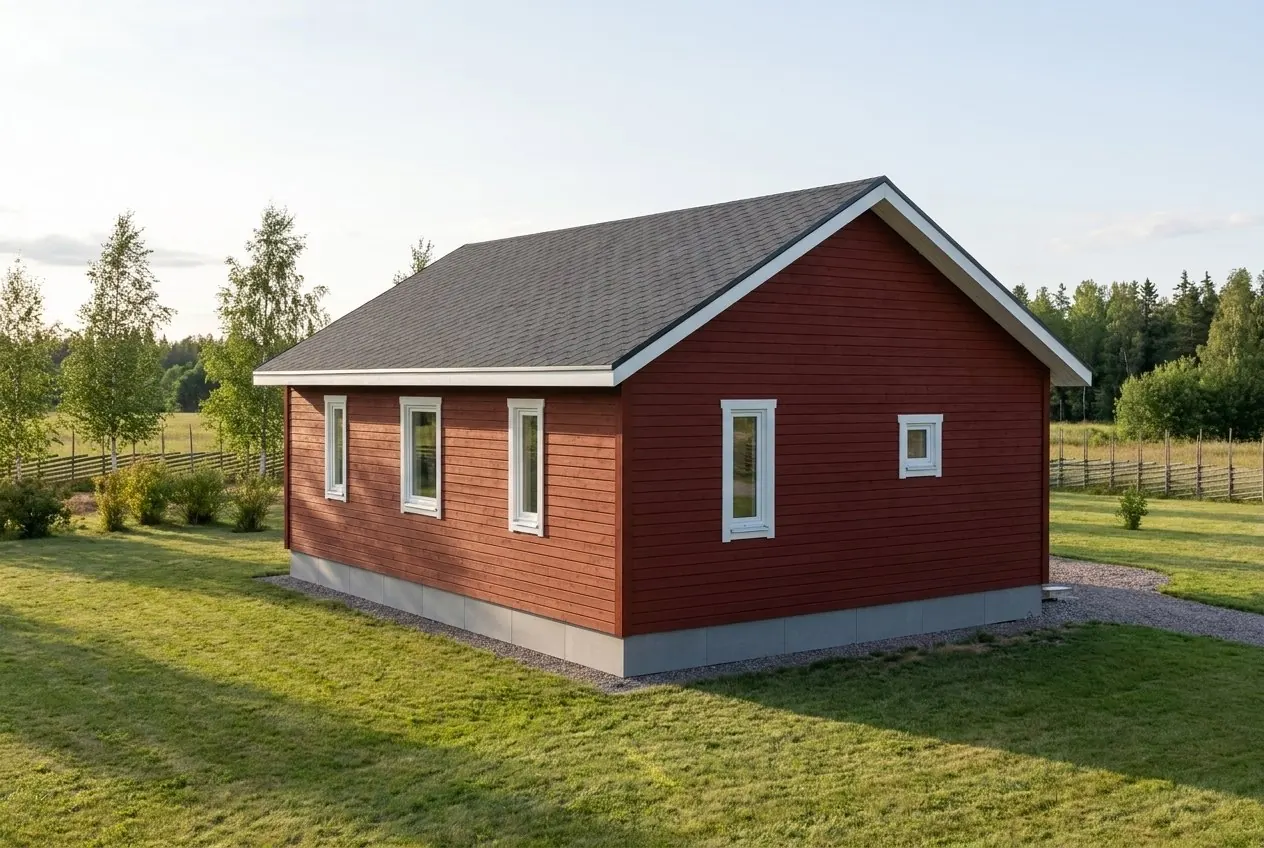

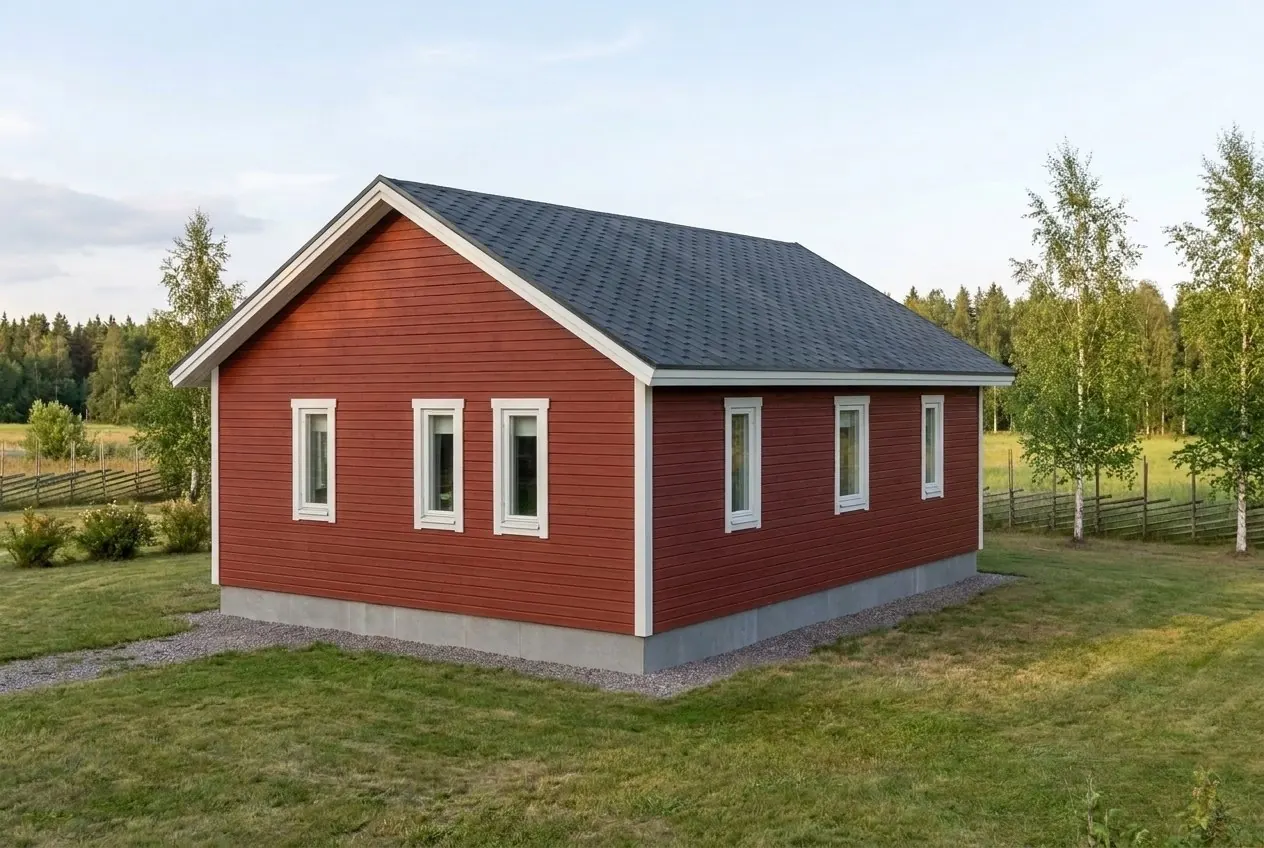

Гостиная — с окном на фасад. Кухня — угловая, окна на фасад и на торец. Из трёх спален две угловые, с окнами на задний фасад и на торец; у средней — окно на задний фасад. У коридора окно в торце. Окна есть и в санузле, и в котельной.
Кому подходит. Семье с детьми, которой нужна кухня отдельной комнатой, а не угол в гостиной. Спальни — за коридором, в стороне от гостиной и кухни. Нужны кухня-гостиная и два санузла — «Без очереди» (8×10). Нужна четвёртая спальня, тоже в один этаж, — «Усадьба» (8×12).
Окна на плане расставлены, но держит их узел: как собрать проём в каркасной стене, чтобы из него не дуло — зазор под пену, лента снаружи и три ошибки, из-за которых откос промерзает в первую же зиму.
Что в комплекте
120 листов A3 · PDF

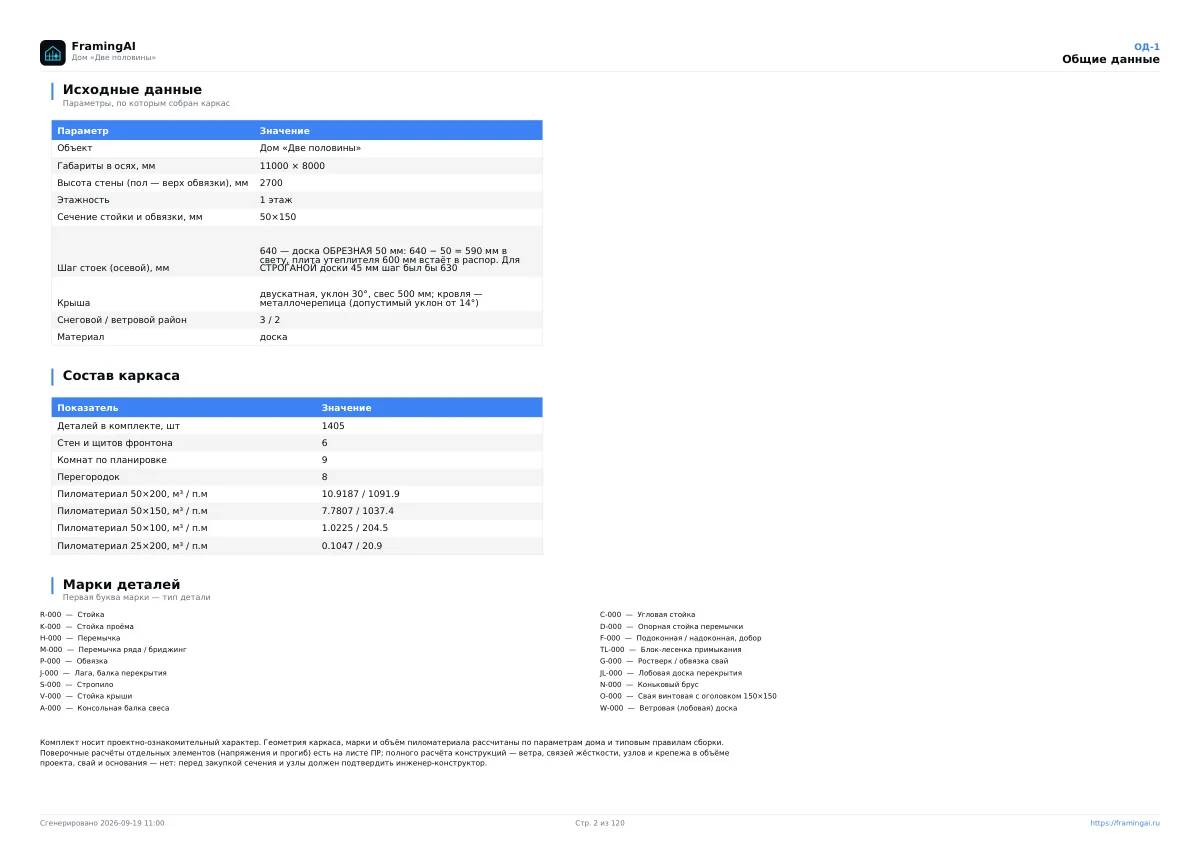

- Общие данные: общий вид каркаса, ведомость листов, указания по усилению — 4 листа

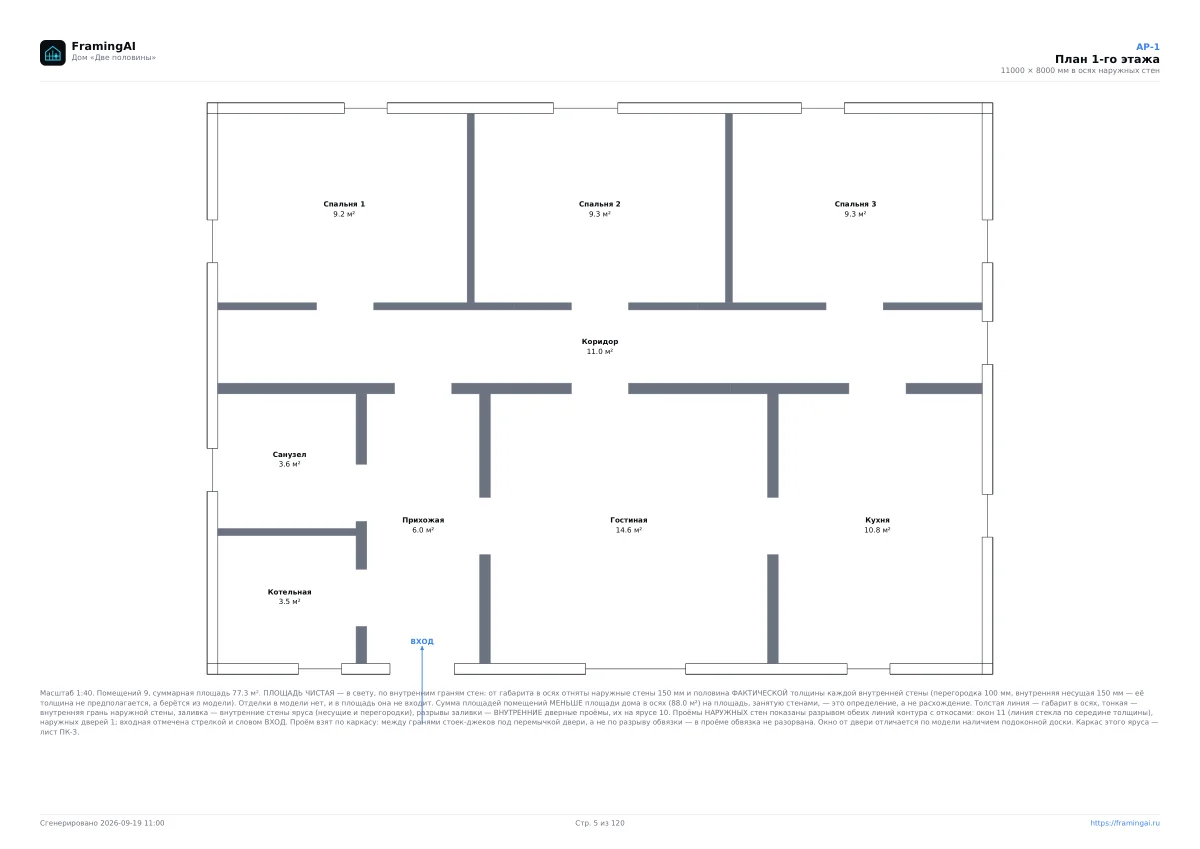

- План этажа с площадями помещений — 1 лист
- Планы каркаса: ростверк, лаги, обвязка, перекрытия — 4 листа

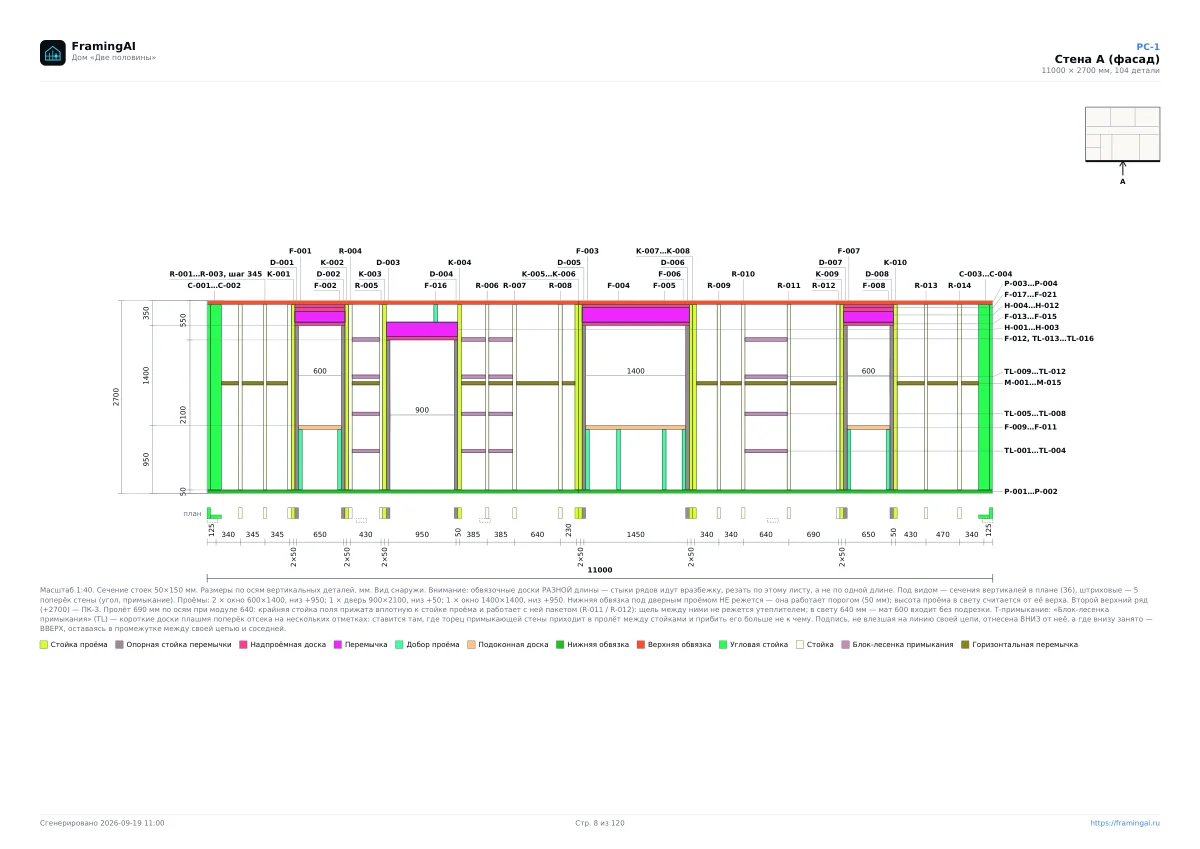

- Развёртки всех стен — 12 листов
- Фронтоны — 2 листа
- Ряд коньковых стоек — 1 лист
- План стропил и стропильная нога — 2 листа
- Разрезы — 2 листа
- Узлы — 2 листа
- Ведомость элементов каркаса (марка, сечение и длина каждой детали) — 52 листа
- Спецификация пиломатериала — 6 листов
- Карта раскроя пиломатериала — 20 листов
- Закупка: пиломатериал, метизы и крепёж — 2 листа

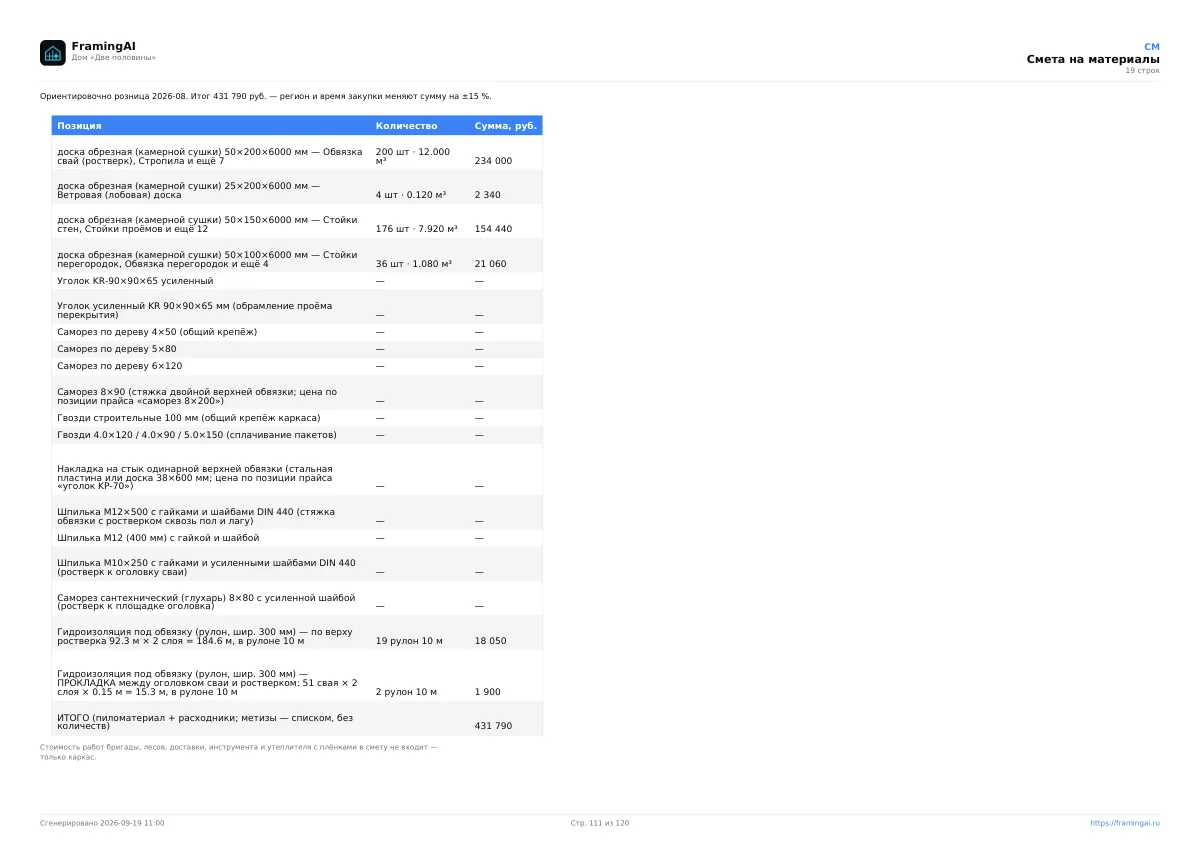

- Смета на материалы — 1 лист
- Порядок сборки — 2 листа
- Акт приёмки монтажа каркаса — 1 лист
- Ведомость проверок каркаса — 6 листов
Образцы листов — посмотреть бесплатно:
Чего нет в комплекте и что нельзя изменить
- Фундамент, инженерные сети и отделка в комплект не входят.
- Это не рабочий проект с подписью конструктора.
- Готовый комплект без правок: вы получаете ровно этот дом. Другие размеры или своя планировка — в проектировании.
