Точка росы в каркасной стене: как проверить пирог без вскрытия обшивки

Что такое точка росы

Точка росы — температура, при которой пар в воздухе становится насыщенным и начинает конденсироваться. При +20 °C и влажности 55% точка росы примерно +10.7 °C. В стене температура падает от t_в внутри до t_н снаружи. Где линия температуры пересекает точку росы соответствующего парциального давления — там выпадает конденсат.

Если точка росы лежит в утеплителе — вода конденсируется прямо на волокнах минваты, минвата теряет теплоизоляцию и превращается в мокрое одеяло. Правильно собранный пирог уводит точку росы наружу — за ветрозащиту, в вентзазор, где влага испаряется с потоком воздуха. Плохо собранный — оставляет её в утеплителе или прямо на пароизоляции.

Как строится профиль давления пара

По слоям стены (изнутри наружу) считают два графика: температуру и парциальное давление пара. Температура падает пропорционально сопротивлению теплопередаче каждого слоя. Давление пара падает пропорционально сопротивлению паропроницанию (Sd × коэффициент). Для каждой точки по формуле Магнуса вычисляется давление насыщения — то, при котором пар становится жидким.

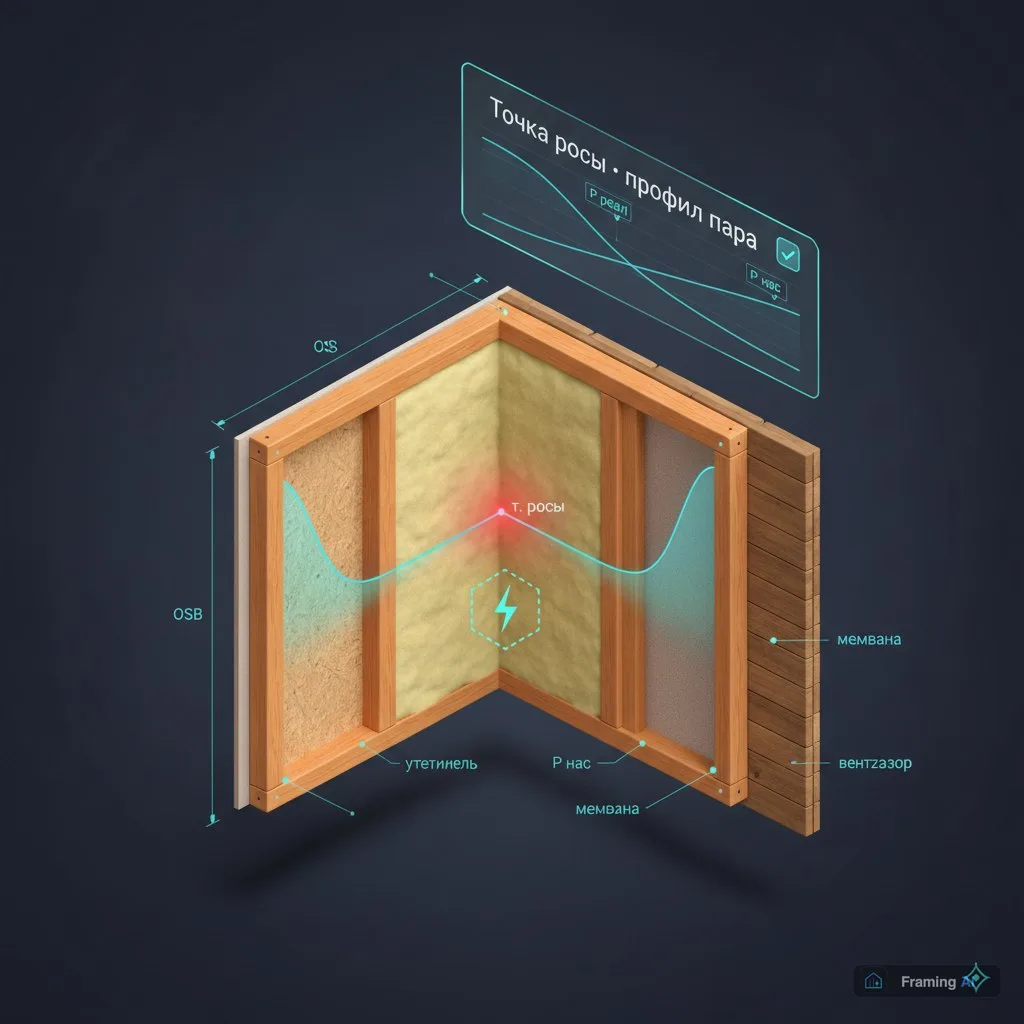

Профиль насыщения на графике — линия сверху. Профиль реального давления — линия снизу. Пока реальное < насыщения, конденсата нет. Как только они пересекаются — начинается зона конденсации. Хороший пирог: линии идут параллельно, реальное давление ниже насыщения на всём протяжении. Плохой пирог: линии пересекаются в утеплителе, зона конденсации закрашена красным.

Формула Магнуса

P_насыщ(t) = 610.94 × exp(17.625 × t / (t + 243.04)), Па. При t = +20 °C: 2340 Па, при 0 °C: 611 Па, при −10 °C: 260 Па. Разница в 10 раз между тёплой комнатой и морозом — вот почему пар с силой давит наружу и почему нужна плотная пароизоляция изнутри.

Реальное парциальное давление в комнате: P_реал = φ × P_насыщ(t_в), где φ — относительная влажность в долях. Для нормальных условий (φ = 0.55, t = +20): P_реал = 0.55 × 2340 = 1287 Па. Снаружи в −10 °C и φ = 80%: P_реал = 0.8 × 260 = 208 Па. Перепад 1287 − 208 = 1079 Па — это движущая сила, выдавливающая пар через стену.

Правило «5:1» для Sd

Ориентир для проектировщика: Sd пароизоляции должен быть в 5+ раз больше, чем Sd всех слоёв снаружи утеплителя, включая ветрозащиту и обшивку. Если пароизоляция Sd 100, а снаружи ветрозащита Sd 0.1 + ОСП Sd 2 = суммарно 2.1 — соотношение 100:2.1 = 48:1, отлично. Если пароизоляция Sd 5 (лёгкая плёнка), а снаружи Sd 3 — соотношение 5:3 = 1.7:1, конденсат гарантирован.

На практике: для жилого дома в средней полосе — пароизоляция с Sd ≥ 100 (Изоспан DM, Ондутис R Termo) + ветрозащита с Sd ≤ 0.1 (Изоспан AM, Tyvek Soft). Тогда точка росы гарантированно уходит за пределы утеплителя.

Как проверить пирог по факту

Не разбирая стену: вбить датчик температуры-влажности за пароизоляцию (через герметичный вывод) на месяц зимой. Если влажность в утеплителе выше 80% дольше суток — точка росы там. Второй способ — тепловизор снаружи в мороз: тёмные пятна на фасаде под окнами или в углах = холодные зоны, где точка росы близка к внутренней поверхности.

На стадии проекта — калькулятор строит профиль давления пара по вашим слоям и показывает зону конденсации на графике. Быстрее и надёжнее, чем ждать 5 лет и вскрывать обшивку.

Типовые ошибки

• ▪Ставят пароизоляцию Sd 5–20 (лёгкая плёнка) в жилой дом — точка росы попадает в утеплитель уже при −5 °C снаружи.
• ▪Собирают пирог «изнутри наружу»: ГКЛ + пароизоляция + минвата + ОСП + сайдинг, без ветрозащиты и без вентзазора. Пар упирается в ОСП, конденсат стекает на утеплитель.
• ▪Не проклеивают стыки пароизоляции — Sd 100 работает только по сплошному полотну, у стыков — Sd 0. Стыки становятся мостиком для пара.
• ▪«Проветривают» стену через щели в подшивке карниза — работает как естественная вентиляция чердака, но не защищает утеплитель.
