Свайно-винтовой фундамент под каркасник: расчёт и типовые ошибки
Свайно-винтовой фундамент — самый частый выбор под каркасник: быстро, всесезонно, не нужен котлован. Но именно из-за «быстро» его чаще всего и делают на глаз: «две сваи под угол, одну посередине, поехали». Через два сезона дом уводит, полы «гуляют», двери перестают закрываться. Разбираем, что должно быть посчитано до завинчивания первой сваи.
Что несёт фундамент
Собственный вес каркасного дома небольшой — 100–150 кг/м² на этаж. Но к нему добавляется полезная нагрузка (люди, мебель, техника — по СП 20 это 150 кг/м²), снег на кровле (для средней полосы РФ ≈ 180 кг/м² на проекции крыши), нагрузка от перекрытий. Итого одноэтажный каркасник 8×10 весит с наполнением и снегом порядка 40 тонн. Двухэтажный — уже 70–80.
Как считается количество свай
Одна свая СВС 108×2500 несёт 3–5 тонн — точное значение зависит от типа грунта и глубины завинчивания. Для 40-тонного дома надо минимум 40/4 = 10 свай. Плюс запас 20% на неравномерность — итого 12. Но на количестве считать нельзя: важнее их расположение.

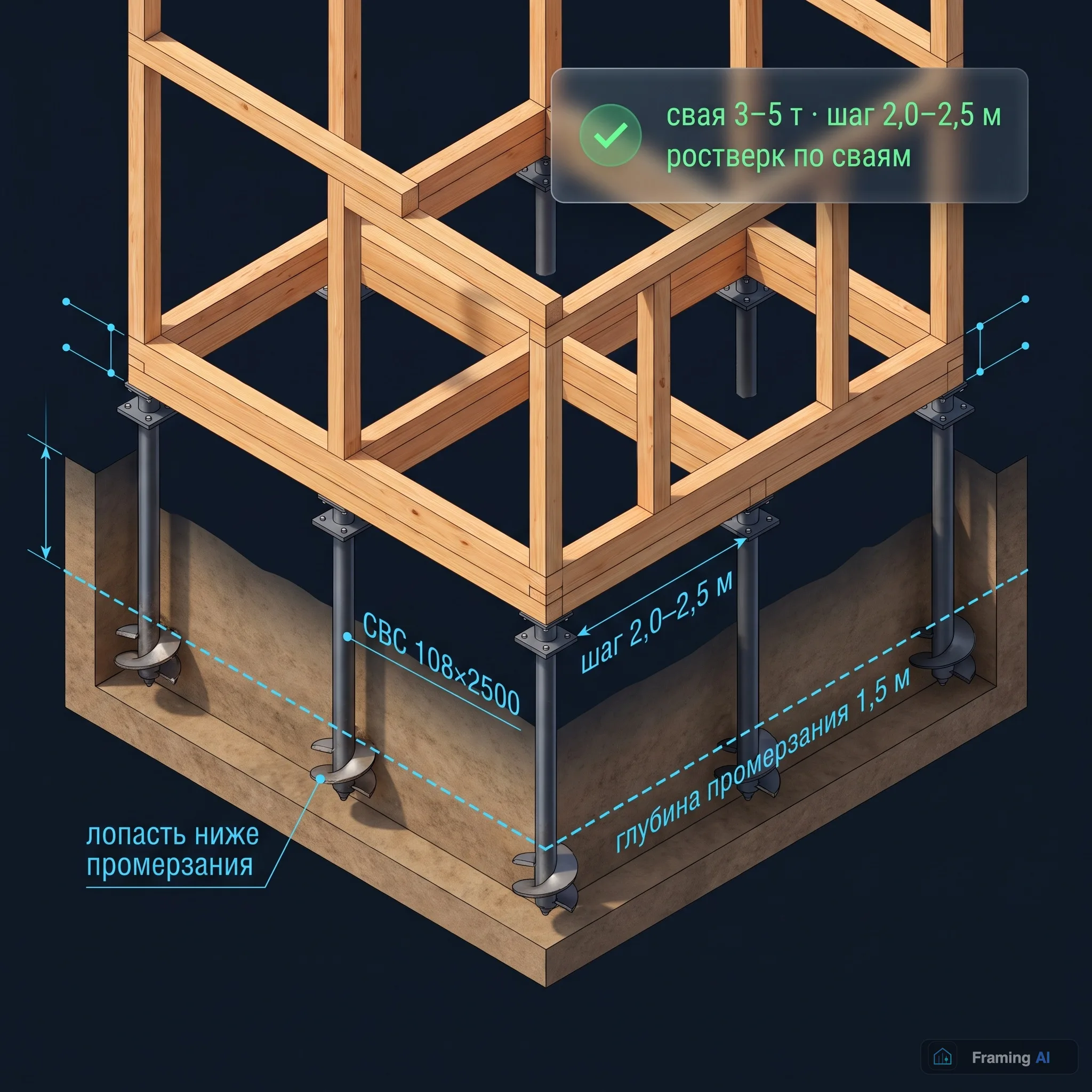

Сваи ставятся под несущие стены (не только периметр — внутренние стены с балками перекрытия тоже несут нагрузку) с шагом 2.0–2.5 м. Под угол — обязательно, под каждый стык внутренней стены с внешней — обязательно, под опоры лестницы и печи — тоже. Полученную схему проверяют по фактической нагрузке: если между двумя сваями пролёт больше 3 м, ростверк начинает прогибаться и обвязку крутит.
Глубина завинчивания
Свая должна пройти сквозь плодородный и промерзающий слой и упереться в плотный несущий грунт. Для средней полосы РФ глубина промерзания 1.4–1.6 м; лопасть сваи должна быть ниже этого уровня минимум на 300 мм. Обычно берут сваю 2500 мм — с запасом на все регионы, кроме крайнего севера.
Если лопасть окажется в промерзающем слое — зимой её выпучит вместе с грунтом, весной посадит обратно; за 2–3 сезона свая «гуляет» на 30–50 мм и дом уводит. Это второй по частоте источник аварийных СВС.
Ростверк — обязательный элемент
Свая — это точечная опора. Между ними должна лежать обвязка (ростверк): двутавр, швеллер или сдвоенный брус 100×200. Ростверк собирает нагрузку от стен и распределяет её по сваям. Прямо на оголовки свай ставить стену нельзя — вся нагрузка окажется на точках, обвязка стены прогнётся в пролётах.
Типовые ошибки
- ▪Считают только вес дома, забывают снег и полезную нагрузку — по факту нагрузка вдвое больше расчётной, и свая не тянет.
- ▪Ставят сваю «на глазок» на 1.5 метра — лопасть в промерзающем слое, дом «гуляет» с первой зимой.
- ▪Не делают пробное завинчивание. Грунт под соседним домом может отличаться — соседский СВС не гарантия вашему.
- ▪Экономят на ростверке: кладут стену прямо на оголовки. Обвязка стены прогибается, каркас идёт трещинами по обшивке.
- ▪Не защищают сваю антикоррозией внутри трубы. Бетонирование внутри — обязательно, иначе за 20 лет конденсат съедает металл изнутри.
