Обрешётка под металлочерепицу: шаг, сечение, уклон

Шаг задаёт лист, а не доска

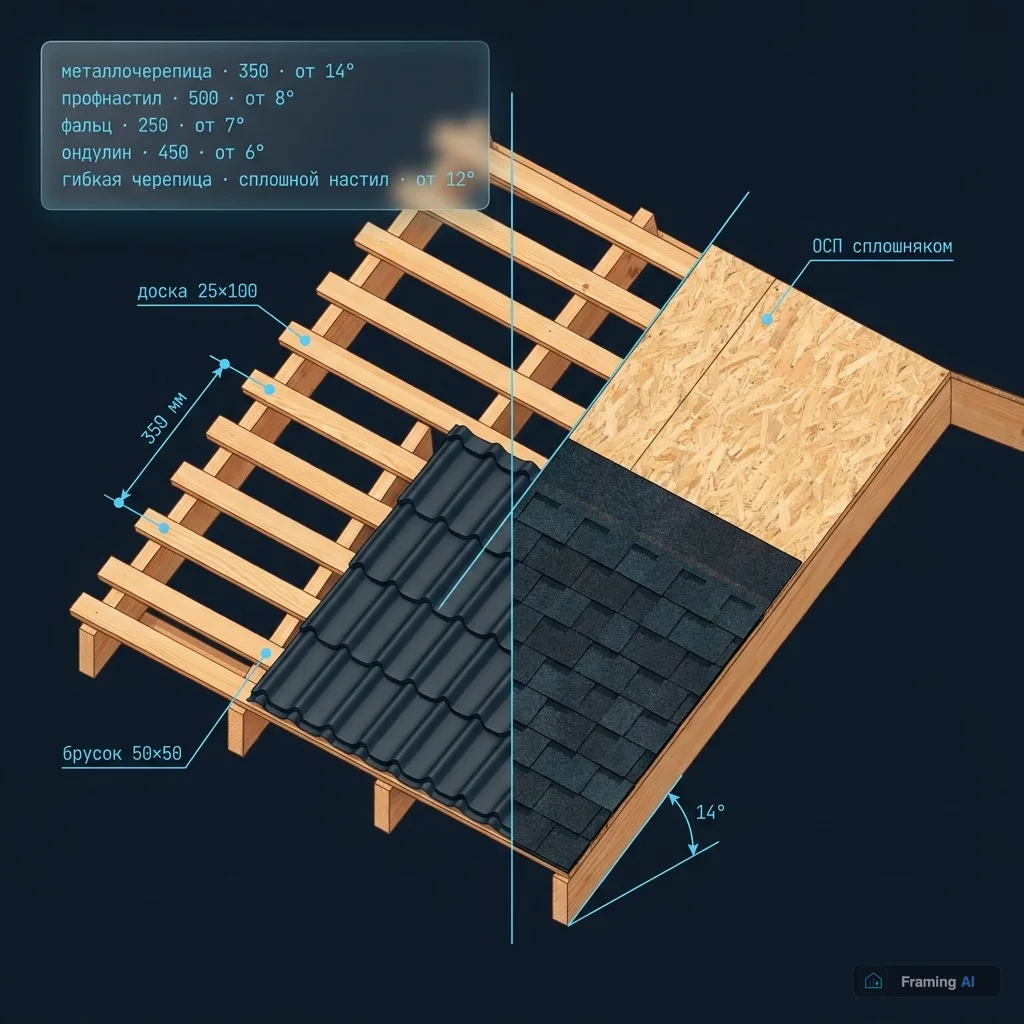

Обрешётка под профилированный металл — это не «набить доски почаще». Шаг равен шагу волны: у металлочерепицы это 350 мм между осями досок. Лист опирается на обрешётку по нижним точкам волны, туда же идёт саморез с прессшайбой. Если доска встала на 20–30 мм в сторону, саморез либо не находит опоры, либо тянет лист вниз и деформирует профиль.

Отсюда правило разметки: шаг откладывают от карниза вверх один раз, по рейке-шаблону, и переносят на все стропила сразу. Накопленная ошибка в 5 мм на каждом шаге к десятому ряду даёт 50 мм — это уже промах мимо волны. Первый ряд у карниза ставят по паспорту профиля: он работает как опора свеса, и расстояние там своё, не 350.

Ниже 14° металлочерепицу не кладут

Минимальный уклон — вторая величина, которую проверяют до покупки. У металлочерепицы это 14°, у профнастила 8°, у фальцевой кровли 7°, у ондулина 6°, у гибкой черепицы 12°, у керамической и цементно-песчаной 22°. Ниже — вода при косом дожде и снеговом подпоре идёт под замок, и никакая герметизация шва это не лечит.

Уклон влияет и на сам каркас крыши: чем он положе, тем больше снеговая нагрузка на стропило и тем короче допустимый пролёт. Поэтому уклон выбирают не по картинке, а вместе с расчётом стропил — иначе красивая пологая крыша превращается в доску 50×200 с шагом 400 мм и лишний куб пиломатериала.

Под каждую кровлю — свой шаг

Шаги, по которым считает наш модуль (расстояние между осями досок обрешётки):

• ▪Металлочерепица — 350 мм, уклон от 14°, вес 5 кг/м².
• ▪Профнастил — 500 мм, уклон от 8°, вес 5 кг/м².
• ▪Фальцевая кровля — 250 мм, уклон от 7°, вес 6 кг/м².
• ▪Ондулин — 450 мм, уклон от 6°, вес 4 кг/м².
• ▪Композитная черепица — 370 мм, уклон от 12°, вес 7 кг/м².
• ▪Керамическая и цементно-песчаная черепица — 320 мм, уклон от 22°, вес 45 кг/м².
• ▪Гибкая (битумная) черепица — разреженной обрешётки нет вовсе, только сплошной настил, уклон от 12°, вес 12 кг/м².

Обратите внимание на керамику: 45 кг/м² против 5 у металлочерепицы — это девятикратная разница в постоянной нагрузке. Сменить кровлю «на такую же, только красивее» без пересчёта стропил нельзя.

Сечение и вес: что обрешётка добавляет стропилам

Обрешётка сама по себе — тоже нагрузка. В расчёте мы считаем три варианта: разреженная доска 25×100 весит 8 кг/м², брусок 50×50 — 5 кг/м², сплошной настил из ОСП или фанеры — 15 кг/м². Разница между бруском и сплошным настилом — 10 кг/м²; на скате 100 м² это лишняя тонна, которую несут стропила, обвязка и фундамент.

Сплошной настил под гибкую черепицу — не роскошь, а условие: битумный гонт гнётся и повторяет любую щель. Считать его надо как раскрой листа, а не «на глазок по площади ската»: подрезка у конька, ендов и свесов съедает заметную долю листа.

Три ошибки, которые видно в первый дождь

Первая — обрешётка без вентзазора. Между утеплителем тёплой мансарды и кровлей должен идти продув от карниза к коньку по контробрешётке. Без него конденсат с обратной стороны металла капает в минвату, и через пару сезонов утеплитель садится.

Вторая — доска естественной влажности, уложенная зимой. Высыхая, она крутится винтом и тянет за собой лист: волна перестаёт совпадать с шагом, саморезы разбалтываются. Третья — «сэкономили на коньке и ендове»: там обрешётка сплошная независимо от кровли, иначе планку не к чему крепить.
