Мансарда в каркасном доме: высота, стропила и утепление скатов
Мансарда выглядит как бесплатный второй этаж: та же крыша, только под ней спальни. Но у неё свои правила. Под скатом теряется площадь, стропила несут не только снег, но и утеплитель с отделкой, а ошибка с продухом заканчивается мокрой ватой. Разбираем, что решить до того, как заказывать стропила.
Полезная площадь меньше, чем кажется
Мансарда — этаж, у которого стены частично или полностью образованы скатами крыши. Пользоваться можно той частью, где потолок не ниже 1,5–1,6 м, а комфортно стоять — там, где он выше 2,2 м. При двускатной крыше с уклоном 45° на доме шириной 8 м откосные стенки высотой 1,2 м дают полноценную ширину пола около 6 м, а на уклоне 30° — заметно меньше, потому что потолок опускается быстрее.

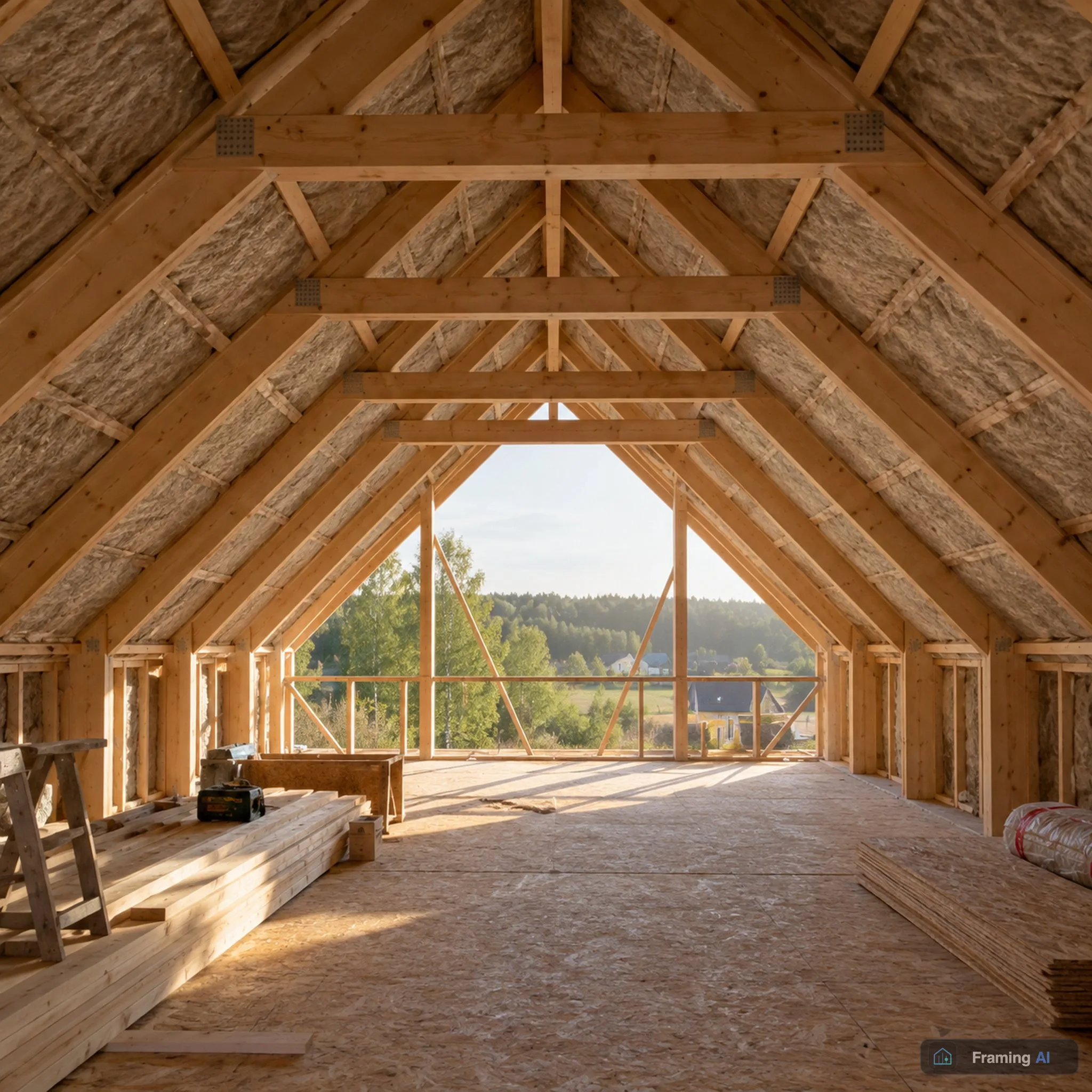

Откосная стенка и ригели
- ▪Откосная стенка — вертикальная стена под скатом высотой 0,8–1,5 м. За ней удобно прятать кладовки и коммуникации.
- ▪Ригели (затяжки) превращают стропила в жёсткую раму и одновременно служат потолком. Ставят их на высоте 2,3–2,5 м от пола.
- ▪Чем выше ригель, тем хуже он сдерживает распор, и стропильная нога должна быть мощнее.
- ▪Ригель на каждой паре стропил, а не через одну — иначе распор уходит в стены, и верхняя обвязка выгибается наружу.
Почему стропила крупнее
В холодном чердаке стропила несут кровлю и снег. В мансарде к этому добавляются утеплитель, пароизоляция, обрешётка под отделку и сама отделка — ещё 30–50 кг на квадратный метр ската. Есть и второе требование: высота стропила должна вместить слой утеплителя плюс вентзазор. Для слоя 200 мм и зазора 50 мм нужна доска не меньше 250 мм — или контробрешётка, которая поднимает мембрану над стропилом.
Когда хватает 50×150, когда нужна 50×200 и почему дальше только пакет.
Читать: сечение стропил по пролётуУтеплённый скат: порядок слоёв
- ▪Изнутри — пароизоляция с проклеенными швами. Тёплый влажный воздух из спален сильнее всего давит именно вверх.
- ▪Утеплитель между стропилами и, по возможности, второй слой поперёк — он закрывает мостики холода по стропилам.
- ▪Ветрозащитная паропроницаемая мембрана снаружи утеплителя.
- ▪Вентзазор не меньше 40–50 мм от карниза до конька, с продухами внизу и вверху. Без выхода у конька зазор не работает.
Что происходит с утеплителем, когда продух закрыли.
Читать: вентзазор в фасаде и кровлеОкна и лестница
Мансардные окна ставят между стропилами, поэтому шаг стропил подбирают под ширину окна заранее, а не пилят ногу на месте. Если окно шире шага, стропило прерывают и ставят усиленный обвязочный ригель. Проём под лестницу тоже режет ригели и балки — его место решают до сборки крыши.
