Проект каркасного дома 6×6 Всё под рукой

Дом · 6×6 · 1 этаж · 30,8 м²

1 / 4Планировка ↓

Главные цифры

Габариты: 6×6 м по наружным стенам
Общая площадь: 30,8 м²
Жилая площадь: 15,8 м² — спальни и гостиные
Этажность: 1 этаж
Санузлы: 1
Высота потолка: 2750 мм (от пола до низа балок перекрытия)
Кровля: двускатная, уклон 35°
Снеговая нагрузка: район 3 — 153 кгс/м² (1,50 кПа), на неё рассчитана кровля
Каркас стен: доска 50×150, шаг стоек 640 мм
Утепление стен: до 150 мм — по ширине стойки, 590 мм в свету под плиту 600 мм; в смету не входит
Пиломатериал: 9,1 м³, 584 детали — по спецификации, без припусков
Смета на материалы: 190 557 ₽ — каркас, розничные цены на 08.2026, ±15 % по региону

Планировка

Кухня6,6 м²
Прихожая3,7 м²
Санузел4,7 м²
Гостиная15,8 м²
Всего30,8 м²

Чем удобна эта планировка

Несущая стена под коньком делит дом на две половины. Передняя, у фасада: кухня 6,6 м², прихожая 3,7 м² и санузел 4,7 м²; прихожая — посередине, между кухней и санузлом. Задняя половина — гостиная 15,8 м² от торца до торца. Площадь помещений — 30,8 м².

Вход с фасада ведёт в прихожую. Из неё три двери: в кухню, в санузел и в гостиную. У кухни, санузла и гостиной по одной двери, из прихожей.

Гостиная — окна на три стороны: на оба торца и на задний фасад. У кухни окно в торце. У санузла окно в торце. На фасаде окон нет — только входная дверь. В прихожей окна нет.

Отдельной спальни нет: гостиная 15,8 м² — она же спальня. Котельной нет.

Кому подходит. Одному или двоим — как дачный дом на выходные или гостевой домик на участке. Кухня — отдельной комнатой, за дверью: готовить можно, не заходя в комнату. Вход с фасада посередине удобен, если дом стоит фасадом к улице. Нужен дом поменьше — «Выходные» (5×6): вход там с торца, а в кухню проходят через комнату. Нужна отдельная спальня — «Вдвоём» и «Поровну» (6×7).

Окна на плане расставлены, но держит их узел: как собрать проём в каркасной стене, чтобы из него не дуло — зазор под пену, лента снаружи и три ошибки, из-за которых откос промерзает в первую же зиму.

Что в комплекте

68 листов A3 · PDF

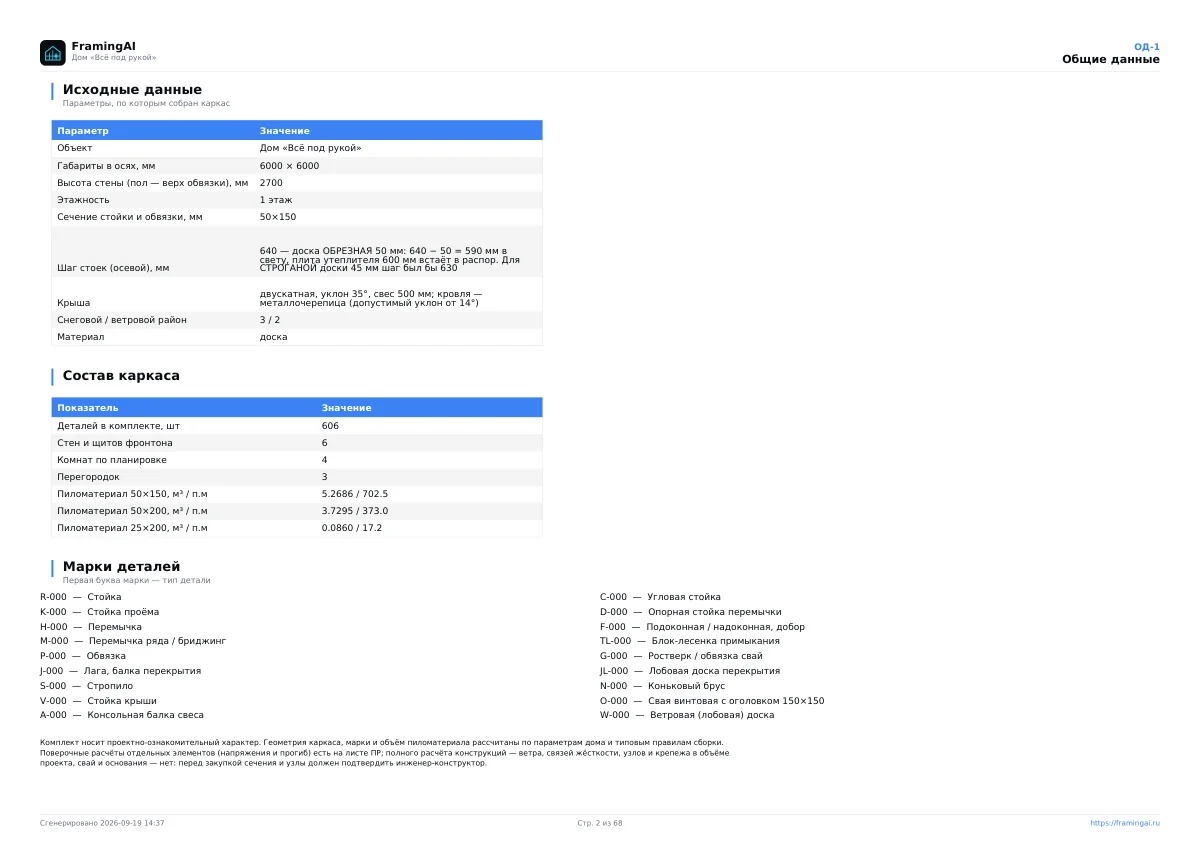

Общие данные: общий вид каркаса, ведомость листов, указания по усилению — 4 листа

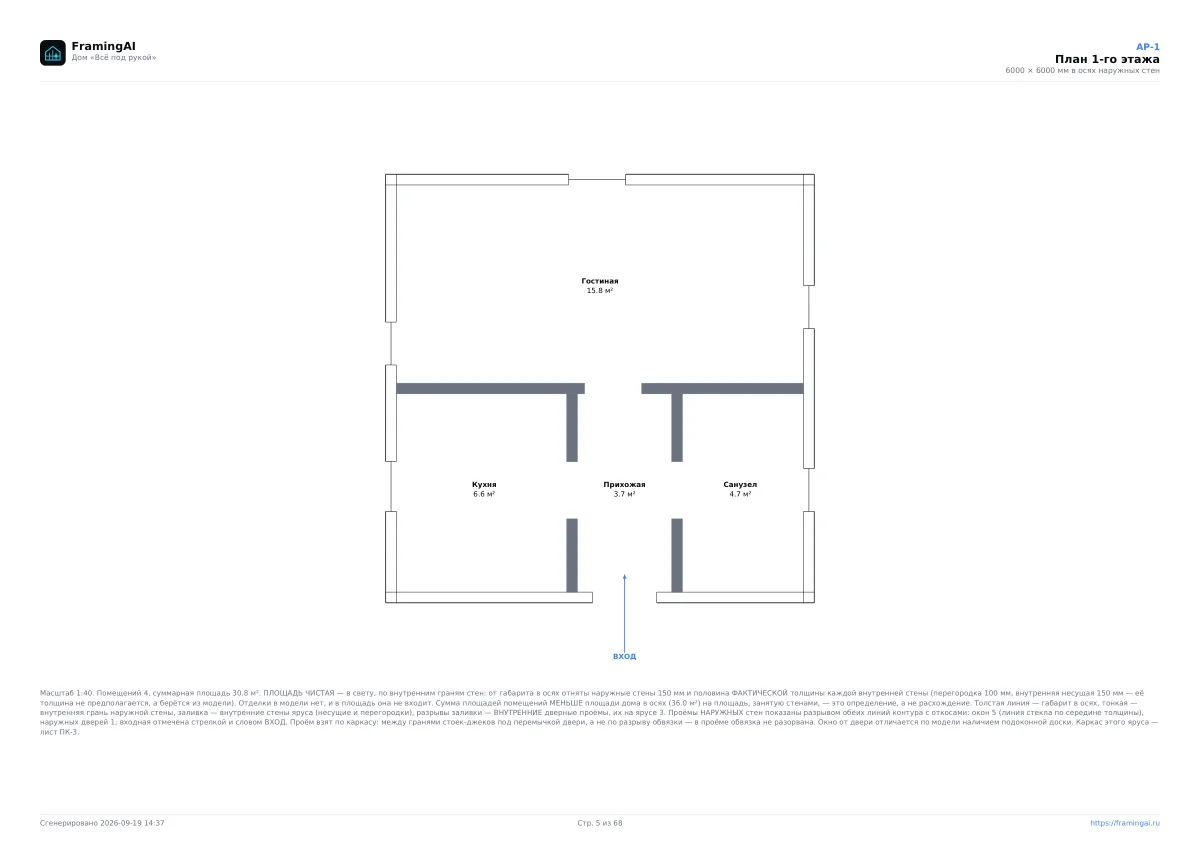

План этажа с площадями помещений — 1 лист
Планы каркаса: ростверк, лаги, обвязка, перекрытия — 4 листа

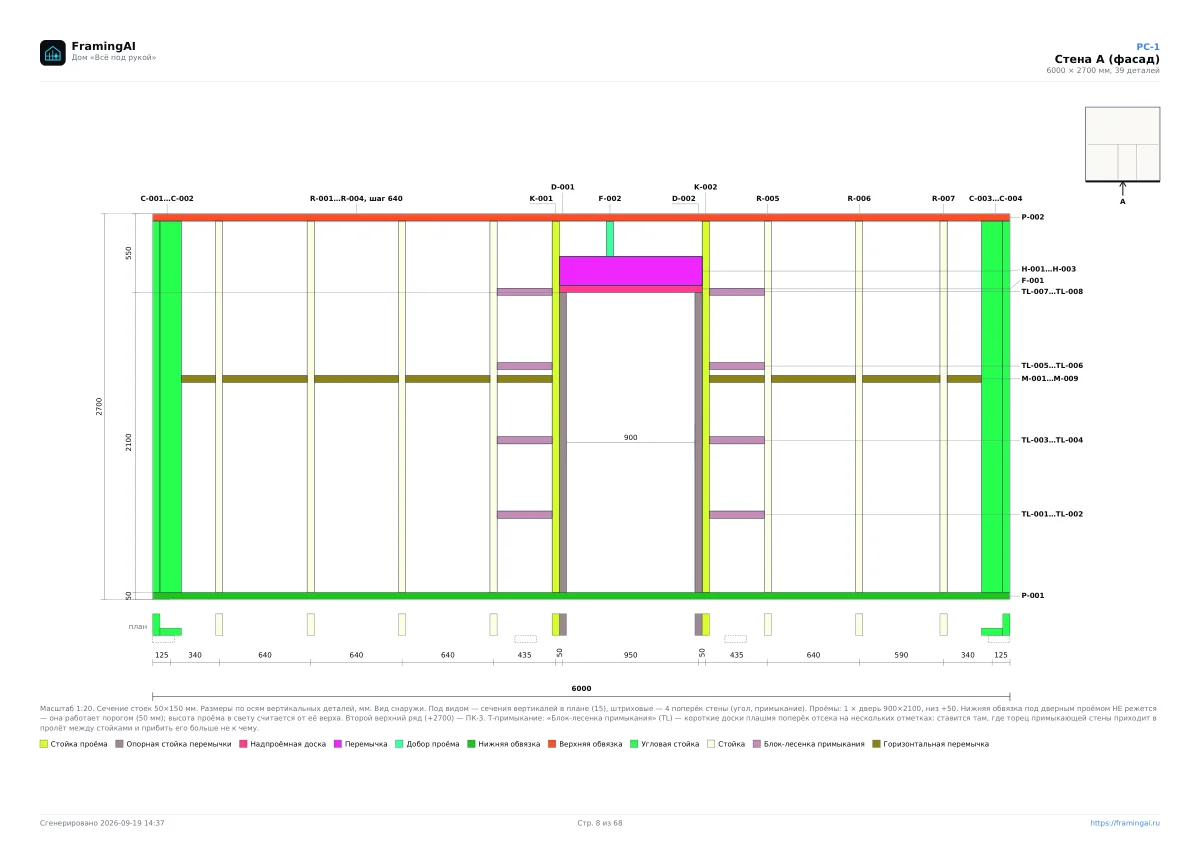

Развёртки всех стен — 7 листов
Фронтоны — 2 листа
Ряд коньковых стоек — 1 лист
План стропил и стропильная нога — 2 листа
Разрезы — 2 листа
Узлы — 2 листа
Ведомость элементов каркаса (марка, сечение и длина каждой детали) — 20 листов
Спецификация пиломатериала — 3 листа
Карта раскроя пиломатериала — 9 листов
Закупка: пиломатериал, метизы и крепёж — 2 листа

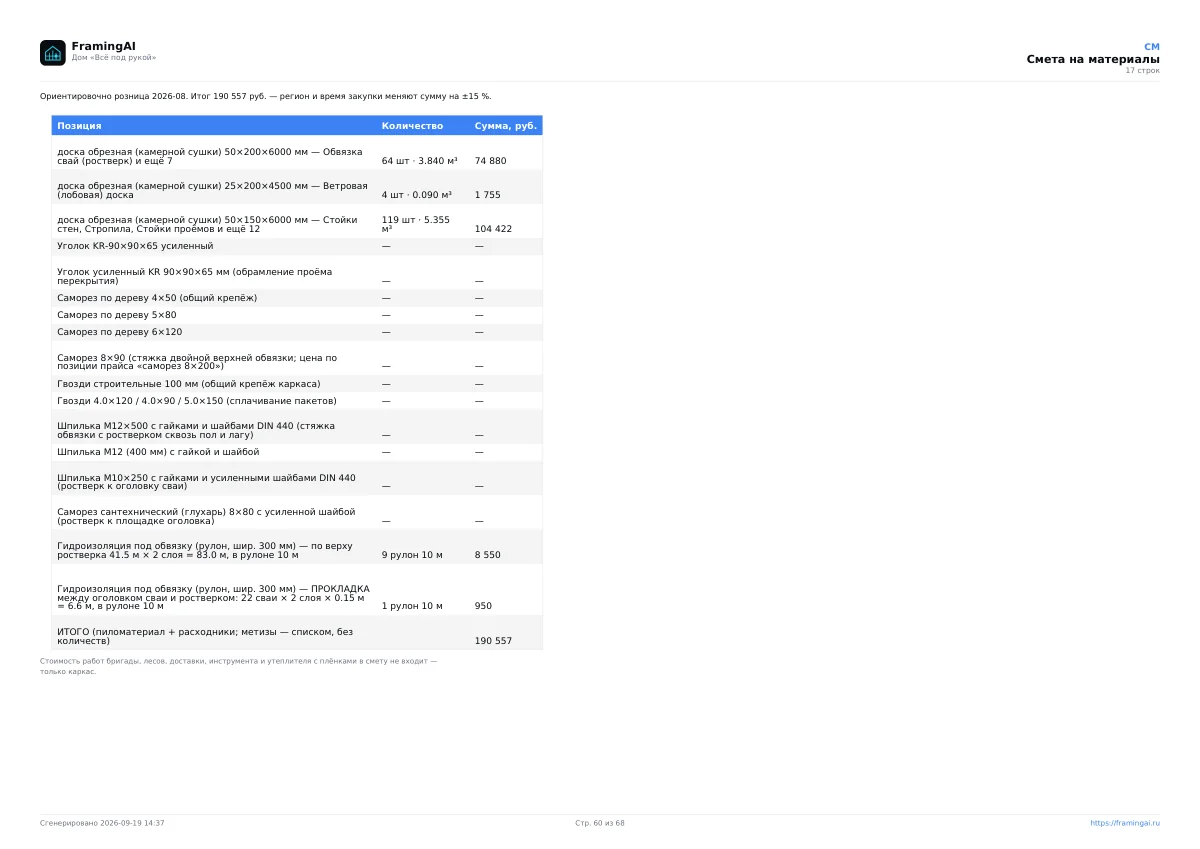

Смета на материалы — 1 лист
Порядок сборки — 2 листа
Акт приёмки монтажа каркаса — 1 лист
Ведомость проверок каркаса — 5 листов

Образцы листов — посмотреть бесплатно:

Чего нет в комплекте и что нельзя изменить

Фундамент, инженерные сети и отделка в комплект не входят.
Это не рабочий проект с подписью конструктора.
Готовый комплект без правок: вы получаете ровно этот дом. Другие размеры или своя планировка — в проектировании.

Вопросы

Как оплатить?

Кнопкой «Купить» — на странице банка, картой или через СБП. Промежуточных шагов нет: почта, оплата, файл.

Куда придёт файл?

PDF придёт на почту, указанную при покупке, вложением в письмо. Он же всегда лежит в кабинете, в разделе «Покупки».

Что делать, если письмо не пришло?

Проверьте папку «Спам». Если письма нет — откройте кабинет: там можно скачать файл и отправить письмо ещё раз. Не получается войти — напишите в поддержку.

Можно ли по этому строить?

Это чертежи каркаса именно этого дома — без правок. Фундамент, инженерия и отделка в комплект не входят, и это не рабочий проект с подписью конструктора.

Что будет, если каркас в чертежах обновят?

Новая версия появится в кабинете бесплатно, рядом с купленной. Купленный файл не заменяется: по нему можно спокойно строить дальше.
