Проект каркасного дома 7×7 Крепыш

Дом · 7×7 · 1 этаж · 2 спальни · 42,3 м²

1 / 4Планировка ↓

Главные цифры

Габариты: 7×7 м по наружным стенам
Общая площадь: 42,3 м²
Жилая площадь: 32,3 м² — спальни и гостиные
Этажность: 1 этаж
Спальни: 2
Санузлы: 1
Высота потолка: 2750 мм (от пола до низа балок перекрытия)
Кровля: двускатная, уклон 35°
Снеговая нагрузка: район 3 — 153 кгс/м² (1,50 кПа), на неё рассчитана кровля
Каркас стен: доска 50×150, шаг стоек 640 мм
Утепление стен: до 150 мм — по ширине стойки, 590 мм в свету под плиту 600 мм; в смету не входит
Пиломатериал: 12,0 м³, 820 деталей — по спецификации, без припусков
Смета на материалы: 271 067 ₽ — каркас, розничные цены на 08.2026, ±15 % по региону

Планировка

Кухня-гостиная10,9 м²
Прихожая4,9 м²
Санузел5,1 м²
Спальня 110,9 м²
Спальня 210,5 м²
Всего42,3 м²

Чем удобна эта планировка

Пять помещений в квадратном доме, площадь помещений — 42,3 м². У фасада — санузел 5,1 м², прихожая 4,9 м² и кухня-гостиная 10,9 м². В задней половине — две спальни 10,9 и 10,5 м².

Вход с фасада ведёт в прихожую. Отдельного коридора нет: его площадь не добавляется к проходным помещениям. Кухня и гостиная объединены, отдельные гардеробная и котельная не предусмотрены. Общая комната 10,9 м² меньше, чем у остальных домов партии.

Из прихожей — в санузел, кухню-гостиную и спальню 10,5 м². В спальню 10,9 м² входят через кухню-гостиную. Это нужно учитывать, если спальни нужны с независимыми проходами.

У кухни-гостиной — окна на фасад и на торец. У обеих спален — окна на задний фасад и на торец. В санузле есть окно; прихожая — без окна.

Кому подходит. Небольшой семье, которой нужны две спальни в доме 7×7 и достаточно общей комнаты 10,9 м². У «Лада» кухня-гостиная больше — 15,5 м², но габарит дома 6×10.

Окна на плане расставлены, но держит их узел: как собрать проём в каркасной стене, чтобы из него не дуло — зазор под пену, лента снаружи и три ошибки, из-за которых откос промерзает в первую же зиму.

Что в комплекте

85 листов A3 · PDF

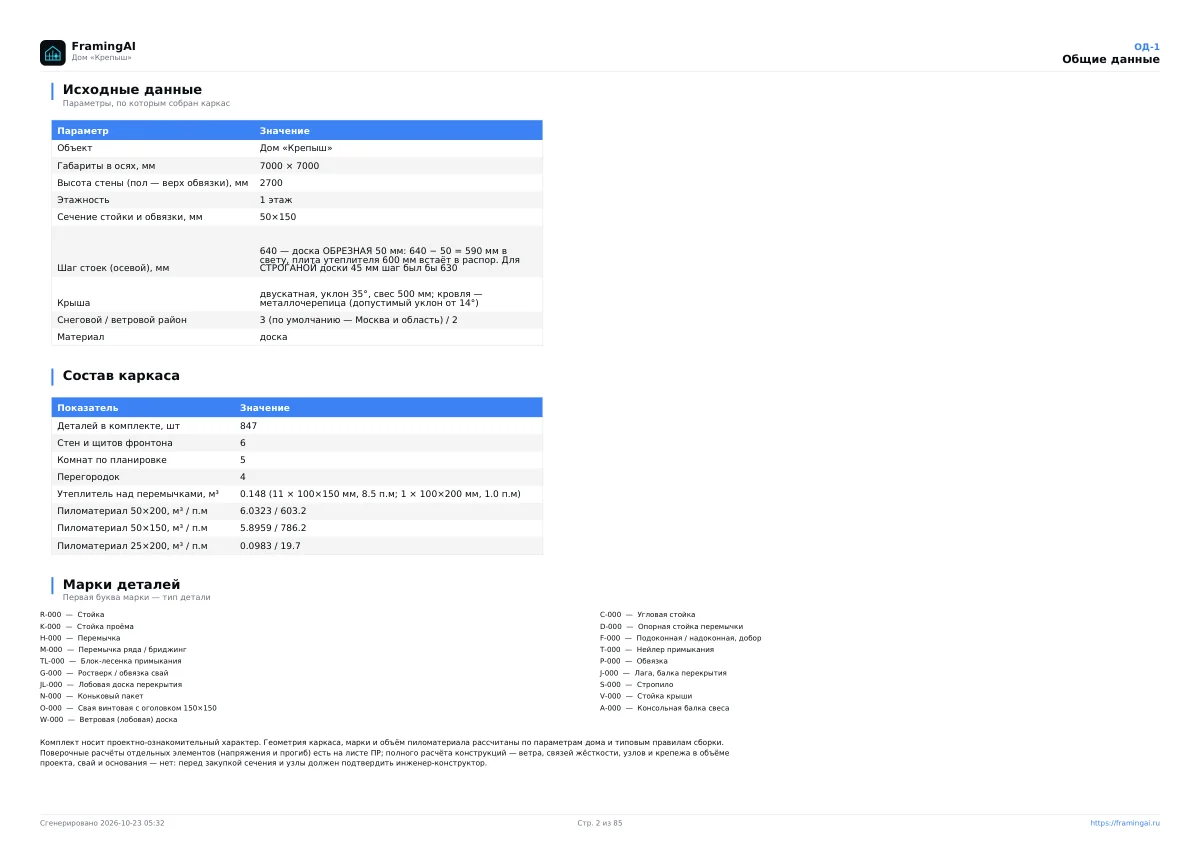

Общие данные: общий вид каркаса, ведомость листов, указания по усилению — 4 листа

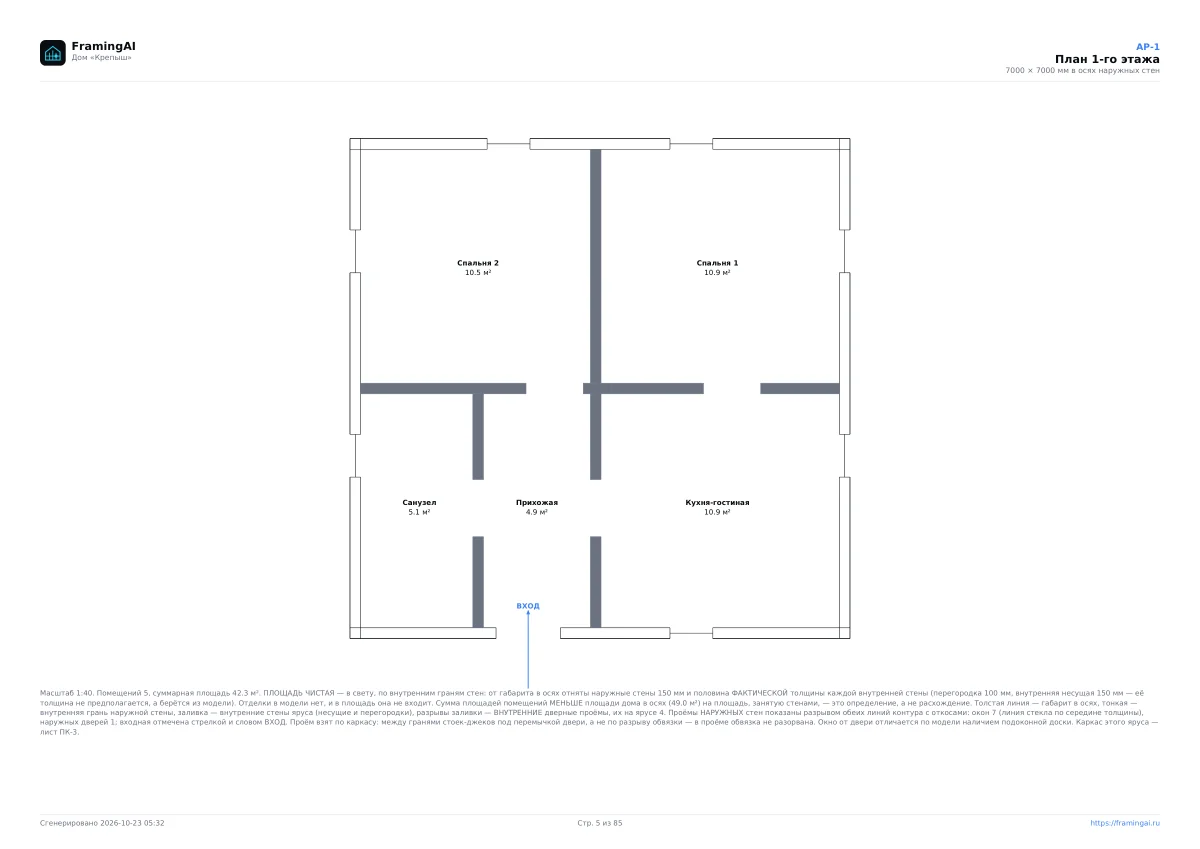

План этажа с площадями помещений — 1 лист
Планы каркаса: ростверк, лаги, обвязка, перекрытия — 4 листа

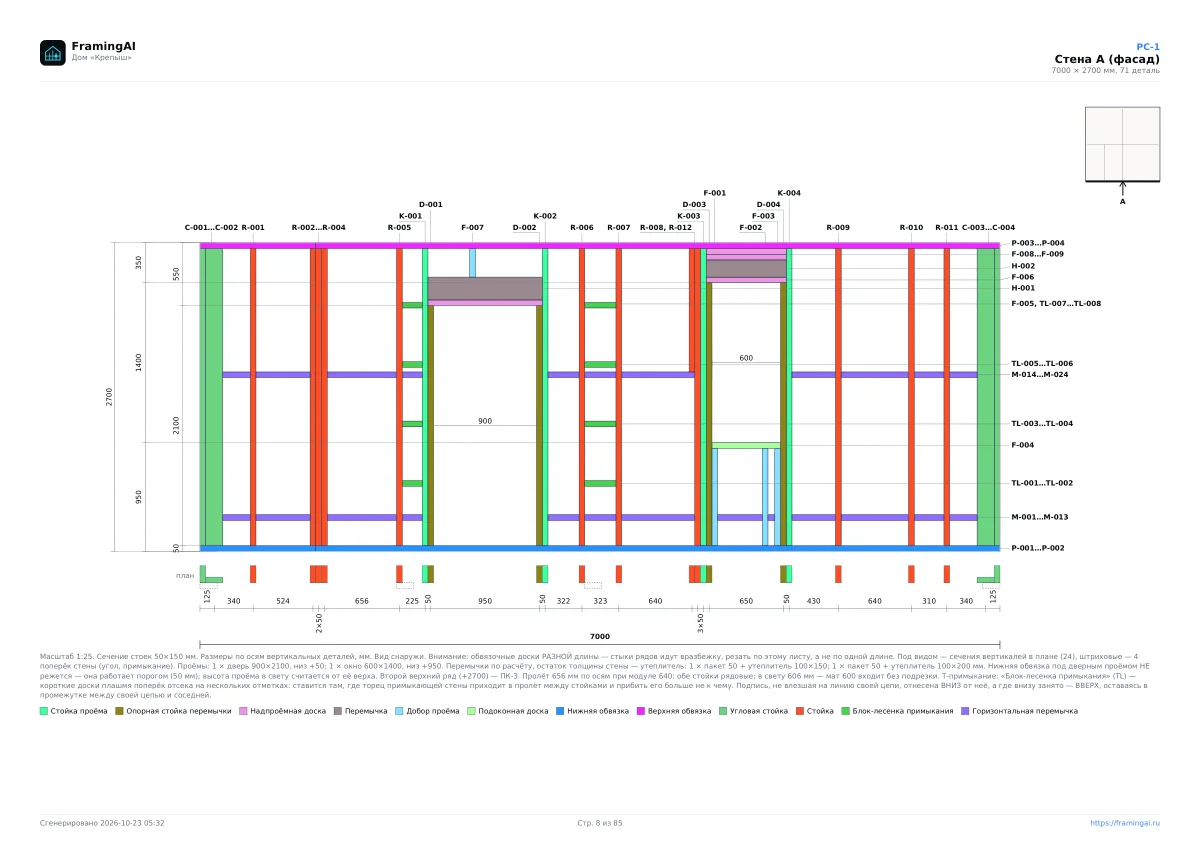

Развёртки всех стен — 8 листов
Обшивка — диафрагма — 1 лист
Обшивка — раскрой плит — 1 лист
Фронтоны — 2 листа
Ряд коньковых стоек — 1 лист
План стропил и стропильная нога — 2 листа
Разрезы — 2 листа
Узлы — 2 листа
Ведомость элементов каркаса (марка, сечение и длина каждой детали) — 29 листов
Спецификация пиломатериала — 4 листа
Карта раскроя пиломатериала — 12 листов
Закупка: пиломатериал, метизы и крепёж — 2 листа

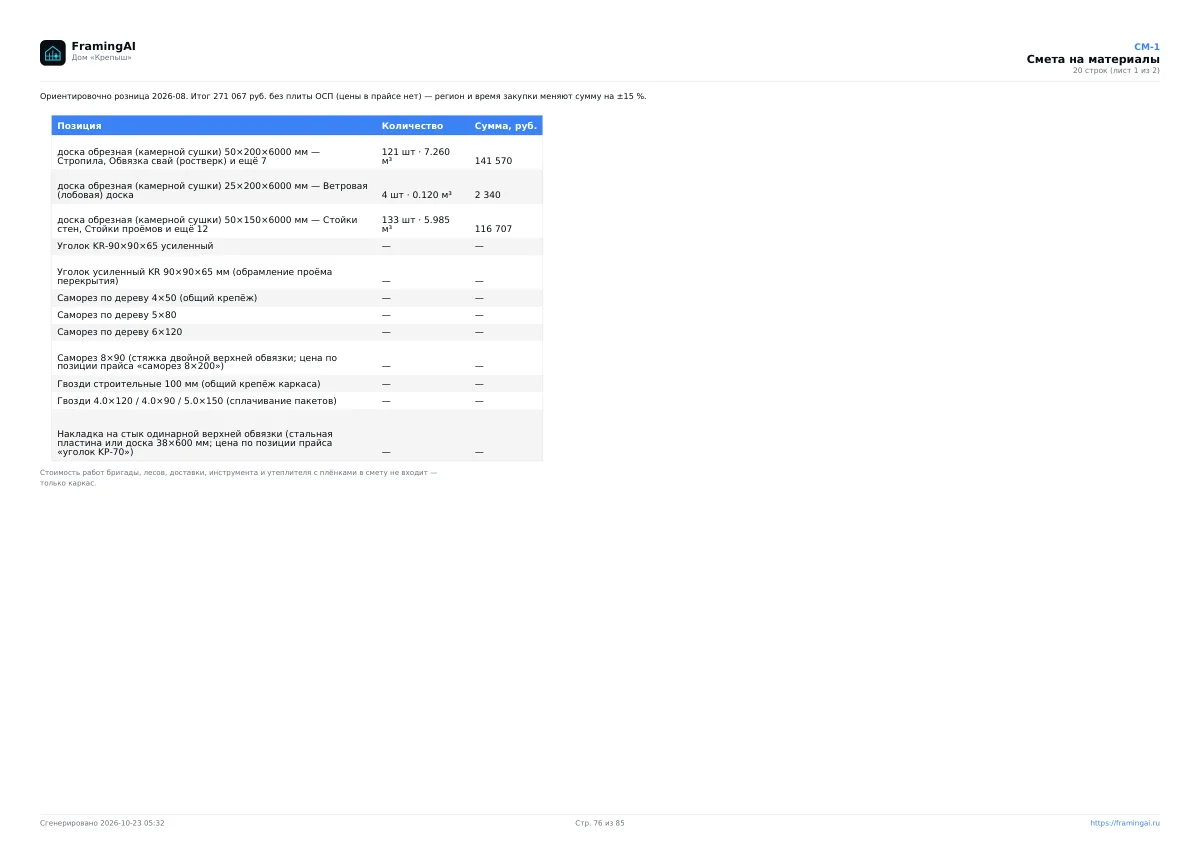

Смета на материалы — 2 листа
Порядок сборки — 2 листа
Акт приёмки монтажа каркаса — 1 лист
Ведомость проверок каркаса — 5 листов

Образцы листов — посмотреть бесплатно:

Чего нет в комплекте и что нельзя изменить

Фундамент, инженерные сети и отделка в комплект не входят.
Это не рабочий проект с подписью конструктора.
Готовый комплект без правок: вы получаете ровно этот дом. Другие размеры или своя планировка — в проектировании.

Вопросы

Как оплатить?

Кнопкой «Купить» — на странице банка, картой или через СБП. Промежуточных шагов нет: почта, оплата, файл.

Куда придёт файл?

PDF придёт на почту, указанную при покупке, вложением в письмо. Он же всегда лежит в кабинете, в разделе «Покупки».

Что делать, если письмо не пришло?

Проверьте папку «Спам». Если письма нет — откройте кабинет: там можно скачать файл и отправить письмо ещё раз. Не получается войти — напишите в поддержку.

Можно ли по этому строить?

Это чертежи каркаса именно этого дома — без правок. Фундамент, инженерия и отделка в комплект не входят, и это не рабочий проект с подписью конструктора.

Что будет, если каркас в чертежах обновят?

Новая версия появится в кабинете бесплатно, рядом с купленной. Купленный файл не заменяется: по нему можно спокойно строить дальше.
