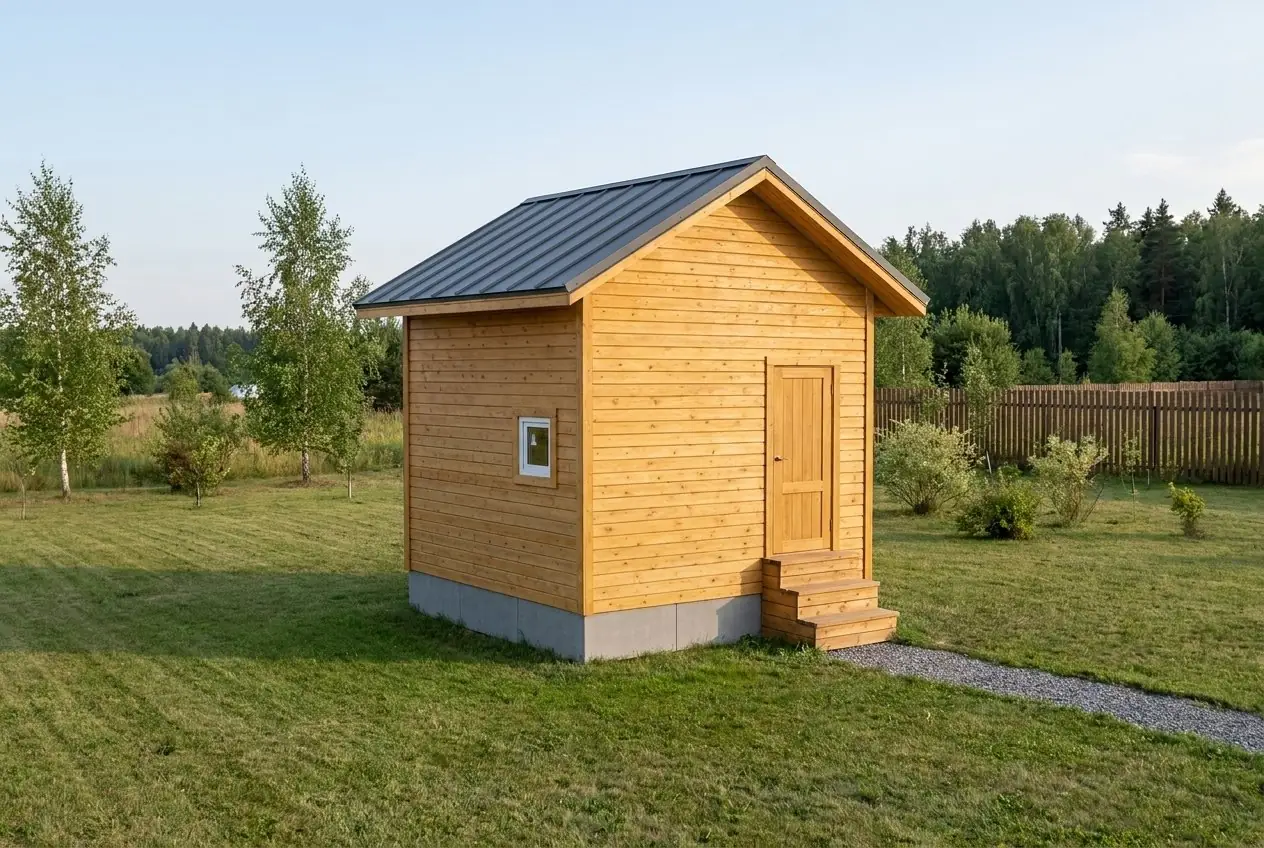

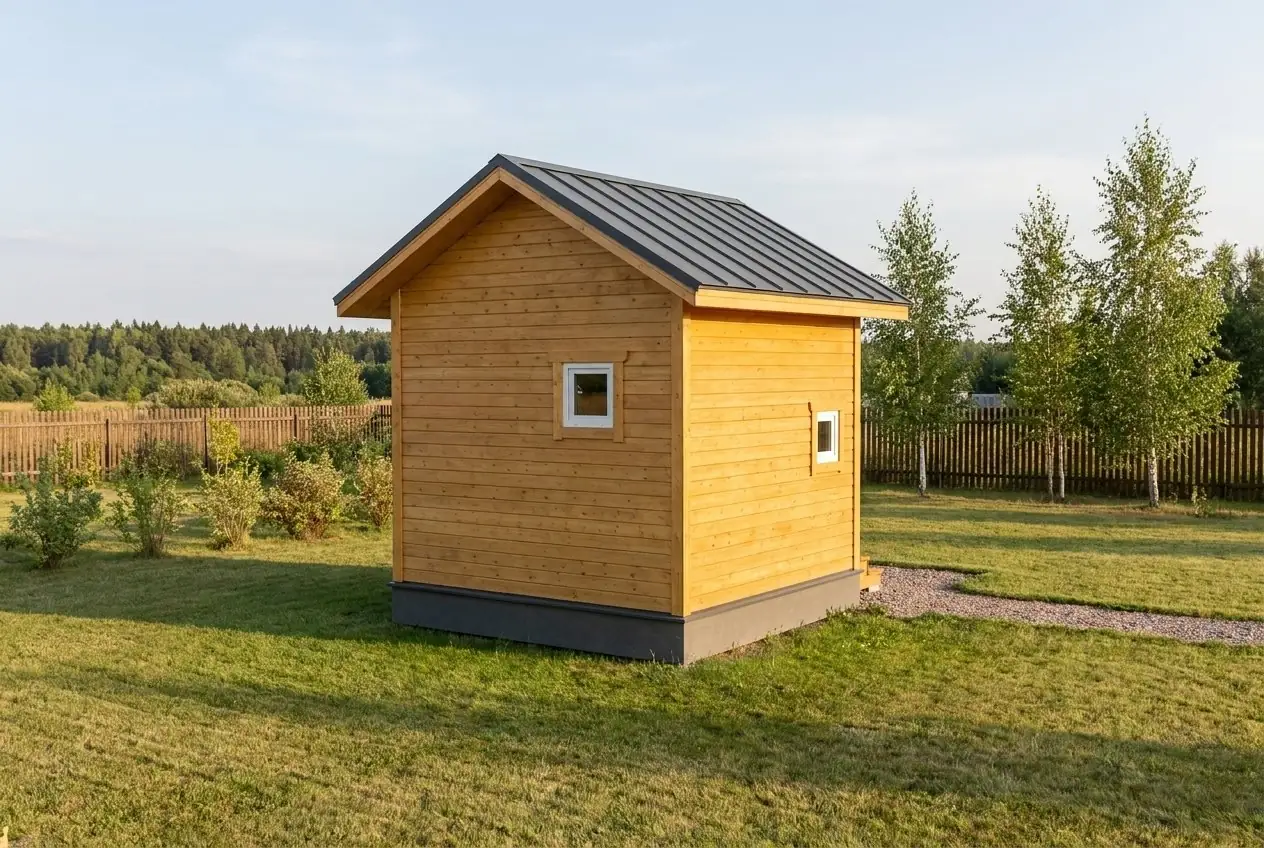

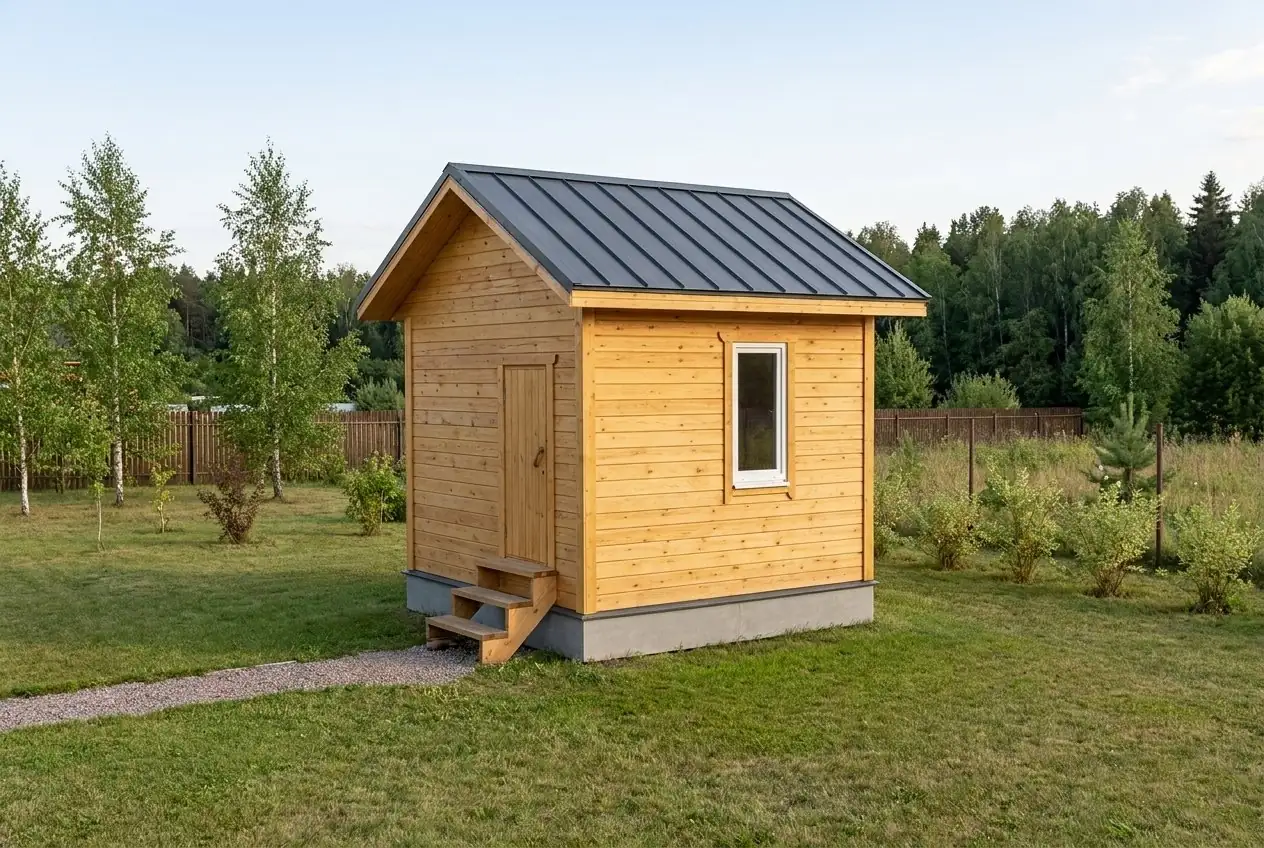

Проект каркасной бани 4×4 Банька
Баня · 4×4 · баня · парная, мойка · 13,0 м²
Главные цифры
- Габариты
- 4×4 м по наружным стенам
- Общая площадь
- 13,0 м²
- Этажность
- 1 этаж
- Парная
- 3,5 м²
- Моечная
- 2,9 м²
- Предбанник
- 6,6 м²
- Высота потолка
- 2750 мм (от пола до низа балок перекрытия)
- Кровля
- двускатная, уклон 30°
- Снеговая нагрузка
- район 3 — 153 кгс/м² (1,50 кПа), на неё рассчитана кровля
- Каркас стен
- доска 50×150, шаг стоек 640 мм
- Утепление стен
- до 150 мм — по ширине стойки, 590 мм в свету под плиту 600 мм; в смету не входит
- Пиломатериал
- 5,1 м³, 364 детали — по спецификации, без припусков
- Смета на материалы
- 106 248 ₽ — каркас, розничные цены на 08.2026, ±15 % по региону
Планировка
- Предбанник6,6 м²
- Парная3,5 м²
- Моечная2,9 м²
- Всего13,0 м²
Чем удобна эта планировка
Предбанник 6,6 м² — во всю переднюю половину бани, с окном: здесь раздеваются и остывают после парной.
Вход с торца ведёт в предбанник. Из него две отдельные двери — в парную 3,5 м² и в моечную 2,9 м². В парную не надо идти через моечную.
Парная и моечная — рядом, за стеной предбанника. В каждой — по небольшому окну. Сами трубы, печь и отделка в комплект не входят.
Кому подходит. Тем, кто отдыхает после бани в доме: комнаты отдыха здесь нет, вся баня отдана под предбанник, парную и моечную.
Окна на плане расставлены, но держит их узел: как собрать проём в каркасной стене, чтобы из него не дуло — зазор под пену, лента снаружи и три ошибки, из-за которых откос промерзает в первую же зиму.
Что в комплекте
54 листа A3 · PDF

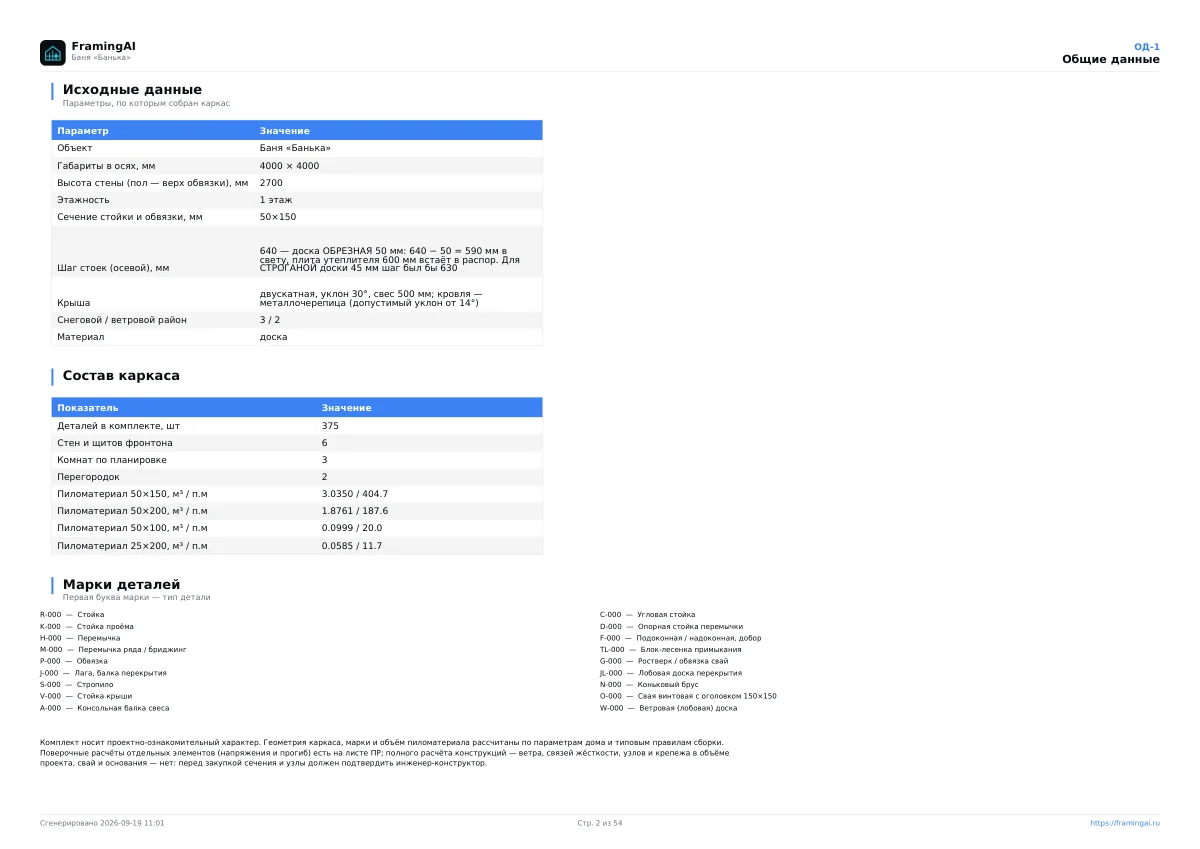

- Общие данные: общий вид каркаса, ведомость листов, указания по усилению — 4 листа

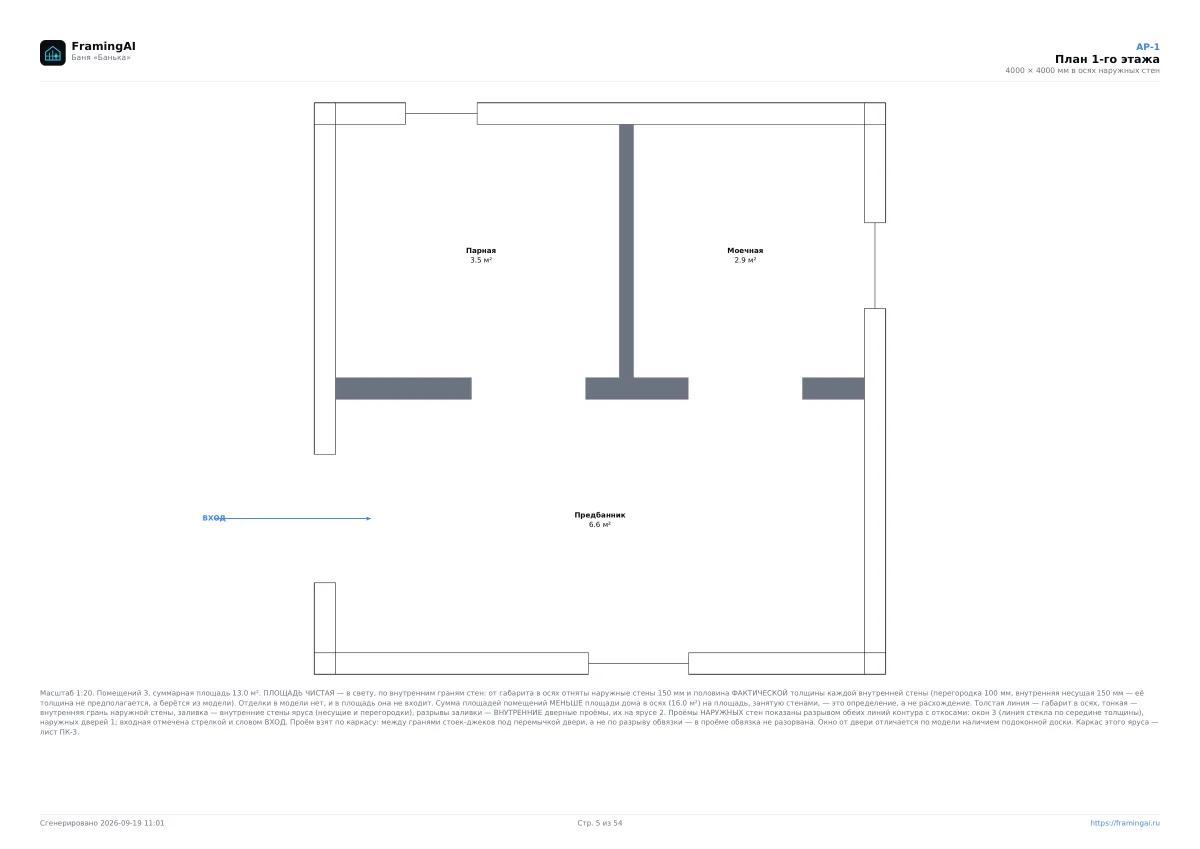

- План этажа с площадями помещений — 1 лист
- Планы каркаса: ростверк, лаги, обвязка, перекрытия — 4 листа

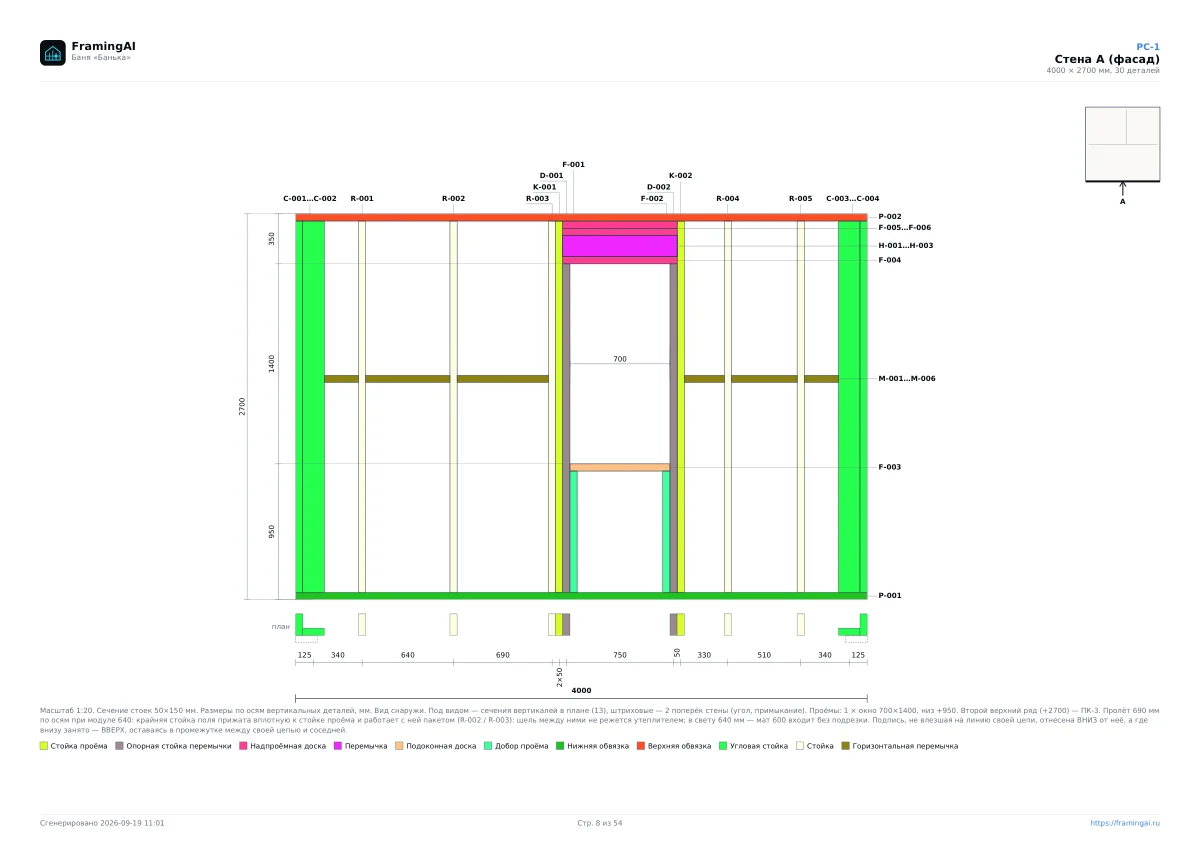

- Развёртки всех стен — 6 листов
- Фронтоны — 2 листа
- Ряд коньковых стоек — 1 лист
- План стропил и стропильная нога — 2 листа
- Разрезы — 2 листа
- Узлы — 2 листа
- Ведомость элементов каркаса (марка, сечение и длина каждой детали) — 11 листов
- Спецификация пиломатериала — 2 листа
- Карта раскроя пиломатериала — 6 листов
- Закупка: пиломатериал, метизы и крепёж — 2 листа

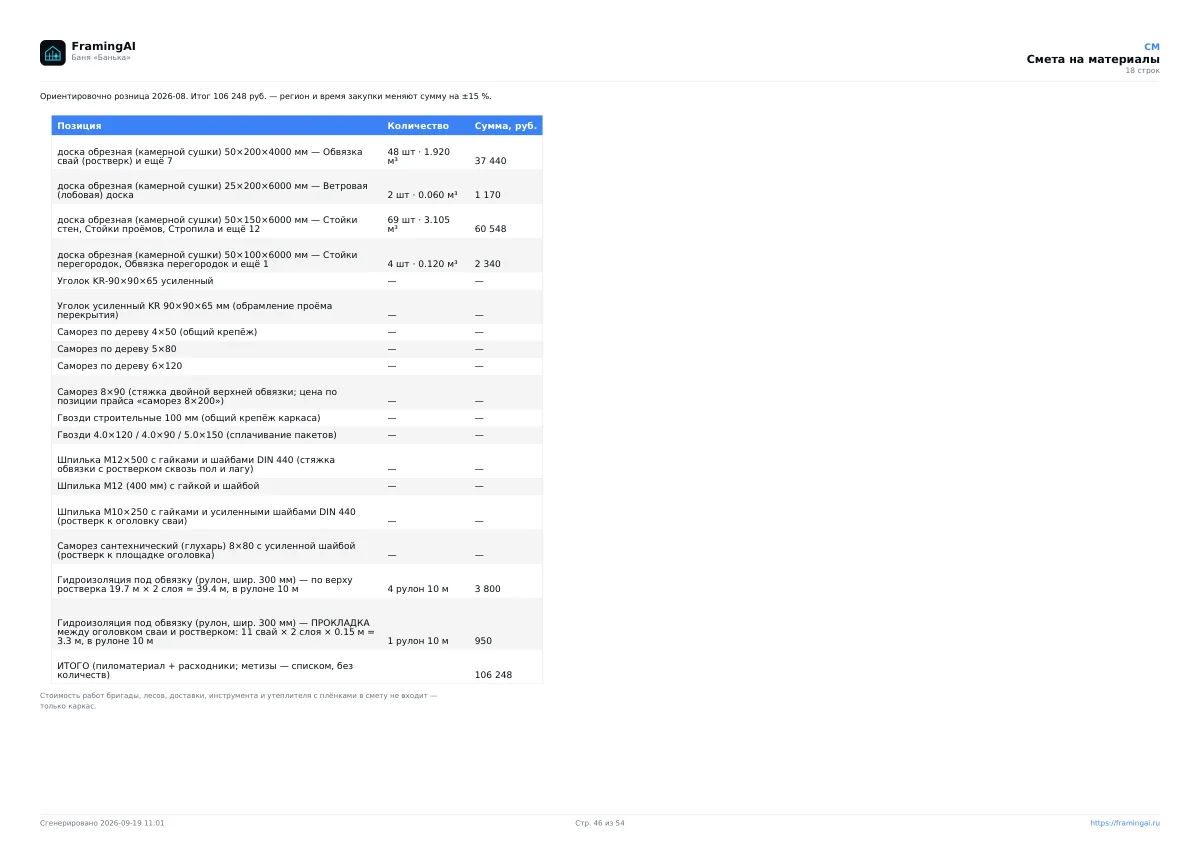

- Смета на материалы — 1 лист
- Порядок сборки — 2 листа
- Акт приёмки монтажа каркаса — 1 лист
- Ведомость проверок каркаса — 5 листов
Образцы листов — посмотреть бесплатно:
Чего нет в комплекте и что нельзя изменить
- Фундамент, инженерные сети и отделка в комплект не входят.
- Печь, трубы и слив — тоже не входят.
- Это не рабочий проект с подписью конструктора.
- Готовый комплект без правок: вы получаете ровно этот проект. Другие размеры или своя планировка — в проектировании.
