Водяной тёплый пол в каркасном доме: сухая система на деревянных лагах

Мокрая или сухая система

Мокрая система — труба в цементной стяжке толщиной 50–70 мм. Квадратный метр такой стяжки весит 100–140 кг. Для пола по грунту или на плите это нормально, а для деревянного перекрытия — серьёзная добавка к нагрузке: балки придётся брать крупнее или ставить чаще.

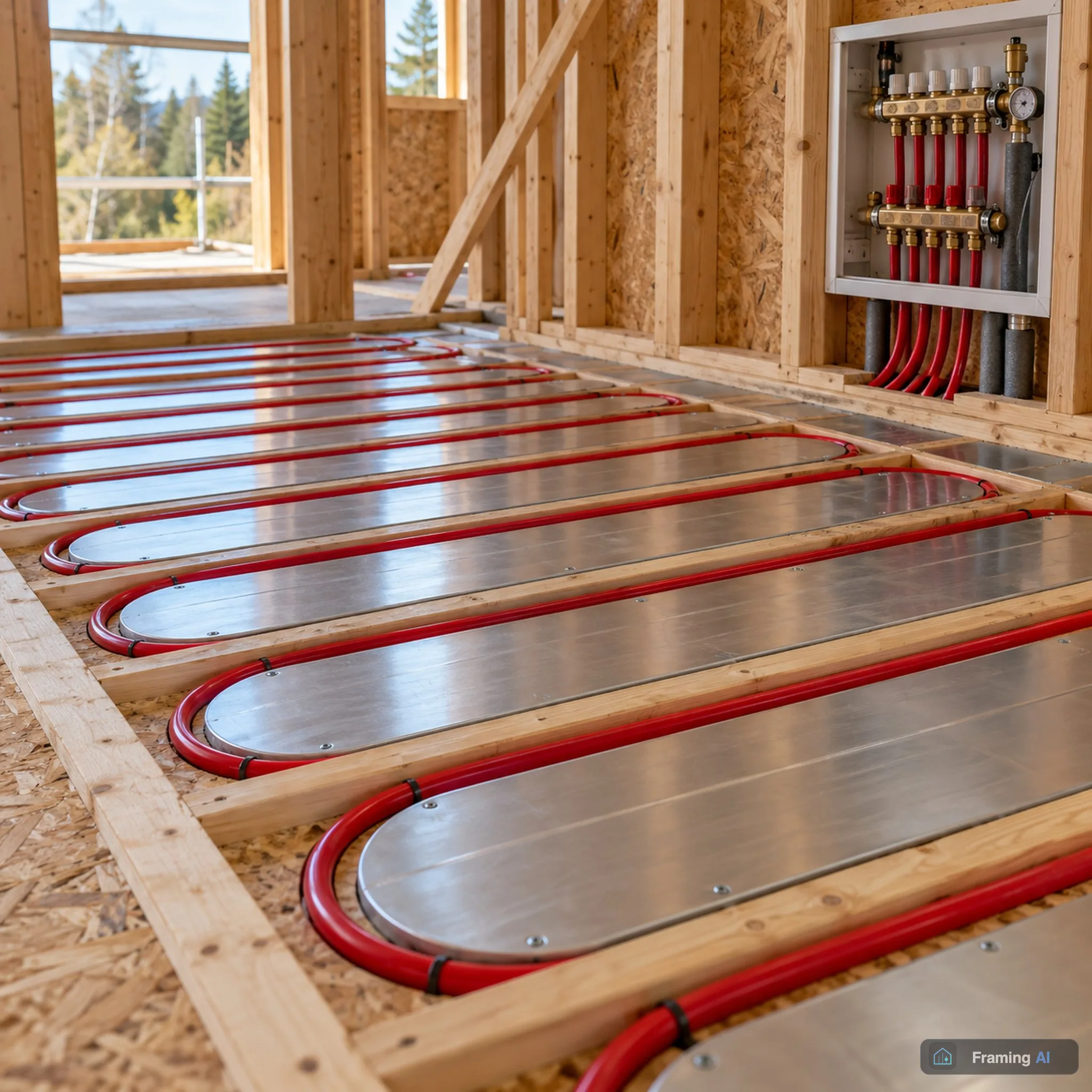

Сухая система — труба в пазах алюминиевых пластин, которые лежат на настиле между рейками или в пазах плит из ЭППС либо ДСП. Сверху — ГВЛ, фанера или сразу финишное покрытие. Пол получается легче в несколько раз, и греться начинает быстрее: прогревать нечего, кроме тонкого слоя над трубой.

Пирог пола по лагам

• ▪Лаги или балки перекрытия с утеплителем между ними — на первом этаже не тоньше, чем в стене.
• ▪Пароизоляция с тёплой стороны утеплителя.
• ▪Черновой настил из доски или OSB.
• ▪Плиты или рейки с алюминиевыми пластинами и трубой.
• ▪Разделительный слой и финишное покрытие. Под плитку обязательно жёсткое основание — два слоя ГВЛ или ЦСП, иначе швы треснут от прогиба.

Лаги под трубу не сверлят и не пропиливают: каждый пропил ослабляет сечение там, где балка работает на изгиб. Труба идёт поверх настила, а поперёк лаг её проводят над ними.

Шаг трубы и длина контура

Обычно берут трубу 16 мм с шагом 150–200 мм. Чем меньше шаг, тем равномернее пол и выше отдача, но тем длиннее контур. Один контур трубы 16 мм держат в пределах 80–100 м: длиннее — растёт сопротивление, и насос не прокачает воду. Большую комнату делят на два контура. Раскладку «улиткой» предпочитают «змейке»: подача и обратка идут рядом, и пол греется ровно, без холодного угла в конце петли.

Хватит ли пола без радиаторов

Температура поверхности ограничена: по СП 60.13330 — не выше 26 °C в комнатах, где люди находятся постоянно, и до 31 °C в ванных. При таком пределе пол отдаёт в среднем 50–80 Вт с квадратного метра, а под доской или ламинатом — меньше, чем под плиткой. Мебель и шкафы на полу тоже отнимают площадь.

Дальше простая сверка: если теплопотери комнаты на квадратный метр меньше отдачи пола — радиатор не нужен. В хорошо утеплённом каркаснике так обычно и выходит. А в угловой комнате с панорамным окном пола часто не хватает, и под окно добавляют радиатор или конвектор.
